Así como en su momento Echolink (… y otros) permitieron interconectar sistemas de radioaficionado (Nodos en simplex y repetidores Análogos) localizados en diferentes partes del mundo, no cabe duda que los nuevos protocolos de voz digital han permitido ampliar las posibilidades de comunicación amateur a nivel global de una manera que hasta hace poco tiempo era impensable debido a varios factores como los siguientes:
- Posibilidad de hablar con otros radioaficionados ubicados en cualquier parte del mundo con una calidad de voz muy superior a las que estamos acostumbrados a escuchar en las bandas de HF/SSB
- Capacidad de poder transmitir y recibir mensajes, datos e imágenes con equipos de radios muy económicos y accesibles
- Reutilizar sistemas de repetidores VHF/UHF que han disminuido su tráfico por falta de “novedad” en cuanto al tipo de contactos posibles
- La posibilidad de establecer redes de comunicación a nivel regional, nacional o mundial de manera fácil y rápida con las ventajas que esto representa para zonas geográficas muy dispersas y/o para su uso en casos de emergencia y a la flexibilidad de poder seleccionar en tiempo real el área de cobertura, destino o uso de uno o más “canales” virtuales de comunicación para un uso específico, intereses particulares, hablar en otros idiomas específicos por país…y un largo etcétera.
Para tal efecto en la actualidad se utilizan varios sistemas como DMR, Dstar, Fusión, NXDN, P25 y más
Sin embargo para poder disfrutar de esta faceta de comunicaciones de radioaficionados, aparte de contar con los radios (que continúan bajando de precio y aumentando en sus capacidades) se requiere de sistemas repetidores interconectados si es que no quieres verte limitado únicamente a tu cobertura RF en directo.
Afortunadamente son cada día más y más los sistemas de repetidoras enlazadas en los varios sistemas de comunicación digital, y esta tendencia sigue en continuo crecimiento aun en países y zonas donde es común ver que los sistemas análogos se reconvierten en sistemas DUALES (analógicos + digitales) o se instalan repetidoras 100% digitales.
Pero qué pasa cuando en tu región o ciudad aun no existen estas repetidoras o las más cercanas están fuera de tu cobertura RF? O cuando por motivos de viaje tienes que desplazarte por zonas SIN cobertura de este tipo de sistemas?

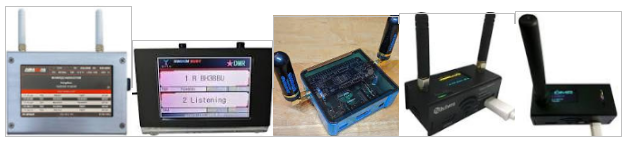

Pues es ahí donde entran en acción los muy populares HOTSPOTS de voz digital que básicamente son una especie de Mini-Repetidora personal con la que puedes establecer contacto a cualquier otro sistema en cualquier parte del mundo. Existen varios tipos de Hotspot, de baja y alta potencia para uso personal o de radio clubes, ya sean comprados directamente de un fabricante o armados por entusiastas de la radio experimentación electrónica y la computación.
Sin embargo casi todos tienen una cosa en común….
Requieren usar algún modelo de las populares placas Raspberry que fueron (y son) el detonante de muchísimos proyectos de radioafición pero que en los últimos años por causas de la pandemia mundial de COVID y otras razones de desabasto global dispararon sus precios y la facilidad de conseguirlas en el mercado.
Cualquier RBPi sirve para fabricar un hotspot y las más usadas son las Raspberry Pi ZERO (con y sin WiFi), variando en precios desde los 45/50 USD hasta más de 150 USD
Sin embargo si tu requerimiento de HostSpot se reduce a contar con tu mini repetidor para tener “cobertura” en tu casa igual que como lo haces con tu red de WiFi, la buena noticia es que puedes armar tu propio Hotspot SIN NECESIDAD DE USAR RASPBERRY PI, utilizando cualquier computadora que tengas en casa (Windows/MAC/Linux) o incluso hasta un teléfono o tableta Androide como plataforma computacional.
La función principal de las RBPi son administrar los accesos a las diferentes redes de aficionados y servir de plataforma de conexión con la parte de RF que conecta con tus radios, utilizando una computadora de escritorio o laptop podrás lograrlo conectando únicamente la MUY ECONOMICA interfaz de VHF/UHF adecuada.
Placas RF MMDVM-HAT simplex y Duplex que varían entre los 25 USD y los 70 USD dependiendo si quieres que lleven pantalla o si la quieres para operar enlaces tipo repetidor.
Eliminar las placas RBPi de la ecuación inicialmente se logró realizar substituyendo la RBPi por una placa especial USB que sirve como “conector” para el micro trasmisor de RF, también conocido como MMDVM-HAT y dejándole la parte de gestión de las redes a tu computadora personal.
El costo de estas tablillas es de 20 a 25 USD y básicamente conecta tu PC por medio de un cable USB con la parte de RF, sin embargo como esta es básicamente su única función, estas tablillas pueden también ser substituidas por otro elemento aún más simple, barato y fácil de conseguir y que son los convertidores USB a TTL que pueden conseguirse fácilmente en cualquier tienda electrónica o de computación y que hace exactamente lo mismo, conectar la PC a nuestra placa MMDVM-HAT con los niveles de voltaje adecuados (TTL).

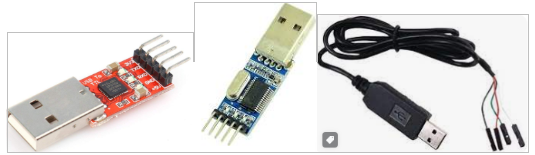

Estos convertidores igual pueden substituirse por algún cable convertidor USB que tiene la misma función pero con terminales diferentes. Su precio varía desde los 2 USD (incluso menos…) hasta los 10 USD
Cualquier modulo o cable convertidor funcionara siempre que proporcione señalización de datos a 3.3 V

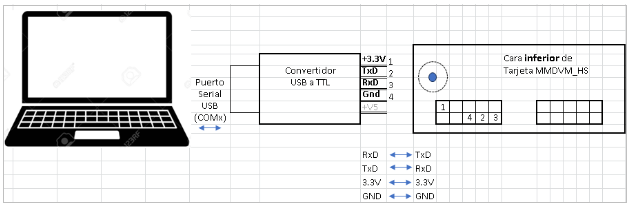

El esquema de conexión es el siguiente:
Y la otra parte indispensable de nuestro hotspot es la instalación del software BLUEDV del colega PA7LIM en nuestra computadora. Este software fue originalmente diseñado para trabajar con un chip encoder / decoder AMBE3000 pero también funciona perfecto con las placas MMDVM.
BlueDV actualmente admite los siguientes protocolos: DSTAR, DMR, Fusión (YSF, FCS) y NXDN y puede descargarse gratuitamente desde los siguientes enlaces:
- Windows 10 o superior: https://www.pa7lim.nl/bluedv-windows/
- https://software.pa7lim.nl/BlueDV/BETA/Windows/
- Linux: https:// www.pa7lim.nl/bluedv-linux/
- iOS:
bluedv-ios
- Android:
bluedv-android
Configuración en Windows usando la red IPSC2 México (DMRplus):

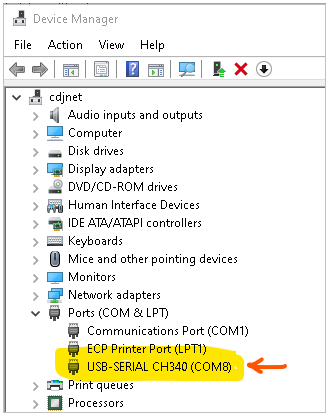

ANTES de configurar el programa debemos conocer CUAL PUERTO de comunicaciones reconoce nuestra PC con el convertidor o cable que vamos a usar… esto depende de cada sistema y en mi caso con el Device Manager de Windows veo que el puerto de mi cable convertidor es en el puerto COM8
Después de descargar e instalar el BLUEDV y hacer clic en el icono

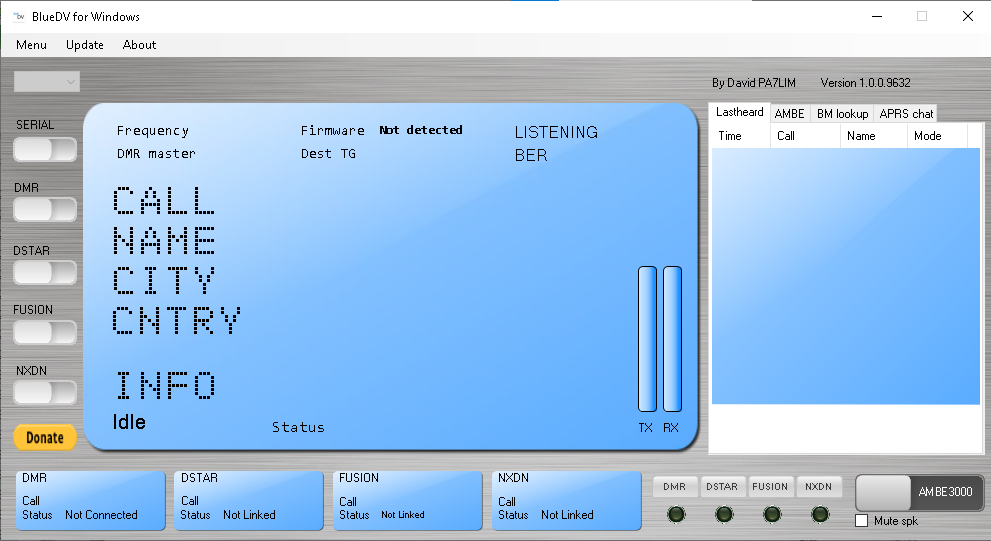

Aparecerá la siguiente pantalla…
ANTES de entrar a configurar, hay que asegurarse de tener actualizadas las bases de datos haciendo clic en el menú Update y actualizar todas las bases de datos…
Después de actualizar las bases de datos entramos a Menú / Setup
En la sección General debemos poner nuestras letras (Callsign), verificar la frecuencia VALIDA de la banda de radioaficionados y colocar los datos de Latitud y Longitud en formato decimal como se muestra:
Ahora en la sección DMR ponemos nuestro DMR ID de 7 digitos y el DMR ID de nuestro hotspot a 9 dígitos (recuerden que después de los primeros 7 dígitos ASIGNADOS a nivel mundial podemos colocar un SSID (alias) de 2 dígitos desde 00 hasta el 99 para cada uno de nuestros equipos DMR *radios/hotspot. Etc.
La opción QRG se refiere a la “desviación” positiva o negativa en frecuencia que pudiéramos requerir para minimizar el BER (Bit Error Rate) debido a la calibración del oscilador de nuestra tarjeta MMDVM
*El valor por defecto es de 0 desviación
Si queremos que al iniciar nuestro hotspot automáticamente inicie en DMR palomeamos esta opción (Yo prefiero iniciar el protocolo manualmente)
En la sección DMR type seleccionamos la red DMR que vayamos a usar de las siguientes opciones…
Yo utilizo DMRPLUS y en consecuencia en la sección DMR+ Master selecciono el servidor IPSC2-Mexico
… pero en caso de que alguno de ustedes desee usar DMR de Brandmeister obviamente deberá seleccionar su opción y el servidor master correspondiente junto a su password que registraron en la página de esa red en la opción Selfcare, y lo mismo aplica para la red DMR TGIF
Como yo no voy a utilizar DSTAR, NXDN o FUSION, ni tampoco tengo un chip encoder AMBE instalado ni tampoco voy a usar la configuración manual de mi estación (recuerden que es un Hotspot…) dejo intactas TODAS las demás opciones.
Y después de revisar que TODO este correcto, en la parte inferior de la pantalla de doy SALVAR (Save) al botón correspondiente

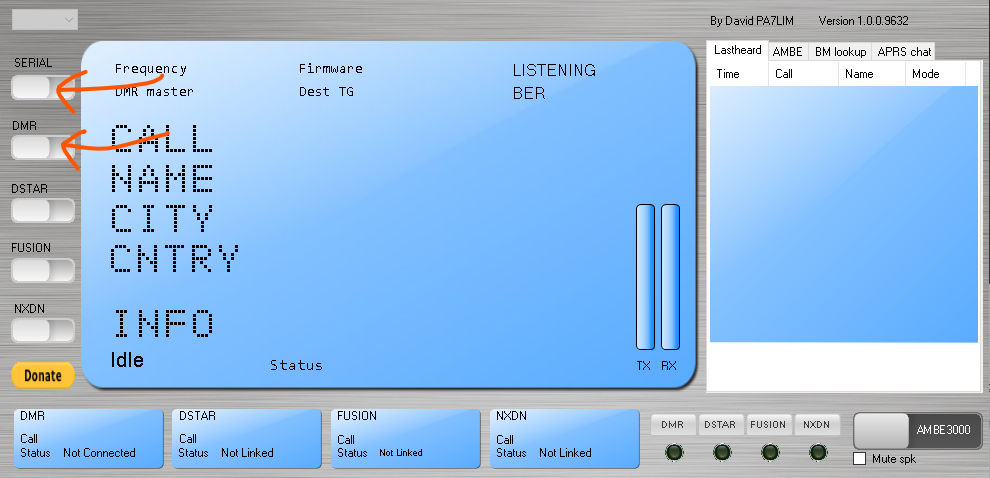

Reinicio el programa y solo falta “prender” o activar tanto la comunicación por el puerto USB como los protocolos que hayamos configurado para poder comenzar a transmitir en nuestros radios a través de nuestro nuevo HOTSPOT SIN RASPBERRY PI
Hay muchas posibles combinaciones y configuraciones adicionales que pueden experimentar como por ejemplo substituir el cable convertidor por una interfase Bluetooth para hacer su hotspot inalámbrico, configurar el BLUEDV en una tableta Android por medio de un cable OTP, etcétera, pero eso se los dejo de tarea para que aprendan más acerca del maravilloso mundo de las comunicaciones de radioaficionados por medio de voz (y datos) digitales
73 de Miguel Darío XE1UD
