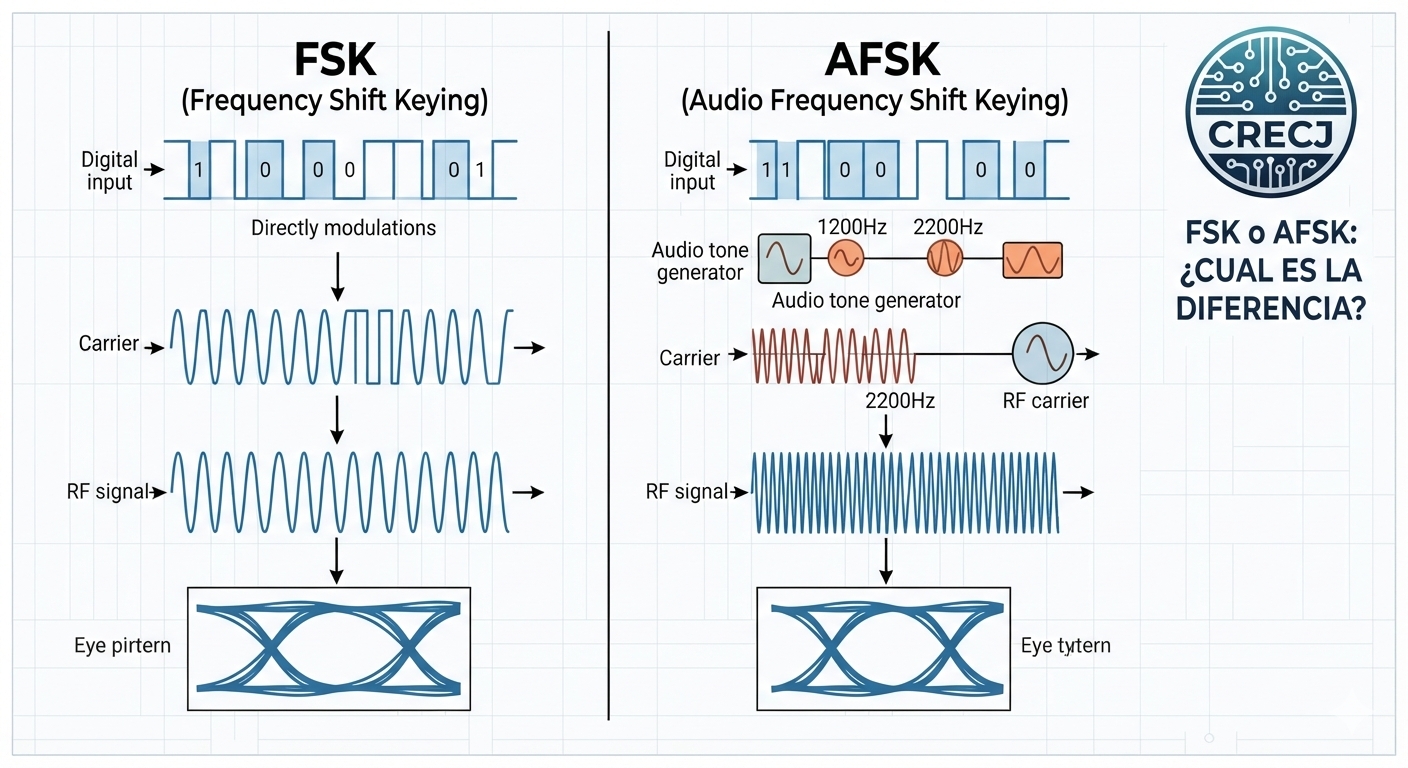

AfEn el teletipo por radio (RTTY), la diferencia principal entre seleccionar FSK (Conmutación por Desplazamiento de Frecuencia) y AFSK (Conmutación por Desplazamiento de Frecuencia por Audio) radica en qué dispositivo genera físicamente los dos tonos (Mark y Space) de la transmisión.
Mientras que en FSK los tonos los genera el propio transceptor de radio de forma nativa, en AFSK los genera la tarjeta de sonido de la computadora y se envían a la radio como si fuera voz en banda lateral (SSB).
Al aire, la señal resultante es idéntica si ambas están bien configuradas, pero su comportamiento práctico y técnico varía considerablemente:
| Característica | FSK (True FSK) | AFSK (Audio FSK) |
|---|---|---|
| Generación del tono | La radio (por hardware interno). | La computadora (por software/tarjeta de sonido). |
| Modo en el transceptor | Modo nativo RTTY o FSK. | Modo de voz SSB (usualmente LSB) o DATA. |
| Pureza de la señal | Muy limpia. Es una portadora pura, imposible de sobremodular. | Riesgo de espurias. Puede ensuciar el espectro si hay exceso de audio. |
| Filtros AFSK O FSK,de recepción | Permite usar filtros estrechos de RTTY/CW (250/500 Hz). | Limitado a los filtros del modo SSB (a menos que uses SSB-DATA). |
| Potencia y ciclo | Permite operar con el amplificador a máxima eficiencia (Clase C). | Requiere amplificación lineal; exige cuidar el ALC y bajar potencia. |
| Complejidad de conexión | Alta. Requiere cables dedicados o interfaces que conmuten un puerto COM/físico. | Baja. Solo requiere el cable de audio estándar (tipo SignaLink o USB integrado). |
FSK (Frequency Shift Keying)
Cuando seleccionas FSK, el software de tu computadora (como MMTTY) no envía sonido al transmitir. En su lugar, envía un comando digital binario (abrir/cerrar un circuito, usualmente a través de las líneas DTR/RTS de un puerto COM físico o virtual).
- Ventaja: La señal es «pura» y constante (como hacer CW automatizado). No tienes que preocuparte por el nivel de volumen de Windows, ruidos del sistema operativo cruzándose en la transmisión, ni por ajustar el nivel de ALC. Además, la frecuencia que marca el dial de tu radio es exactamente la frecuencia real en la que estás transmitiendo. [3, 12, 13, 14]
🎙️ AFSK (Audio Frequency Shift Keying)
Al seleccionar AFSK, la computadora genera dos pitidos audibles a través de la tarjeta de sonido. Tu radio se coloca en modo SSB y transmite esos tonos tal cual entran por la línea de micrófono o accesorios. [2, 4, 6, 10]
- Ventaja: Su facilidad. No necesitas hardware extra para conmutar datos; cualquier interfaz de modos digitales moderna que maneje audio (o un simple cable USB a las radios modernas) sirve. [13, 15]
- Peligro: Si el volumen de audio en la computadora está muy alto, saturará el transmisor (creando sobremodulación y ganancia ALC excesiva). Esto ensancha tu señal drásticamente, causando molestas interferencias (splatter) a los colegas de frecuencias adyacentes.
Si vas a participar en concursos (Contests) o cazar DX, la recomendación general en la comunidad de radioaficionados es configurar FSK por su limpieza y el uso de filtros estrechos. Si solo buscas hacer comunicados casuales o tu radio no dispone de un puerto FSK físico, AFSK es perfectamente válido cuidando de mantener el ALC al mínimo.
Esperamos que esta muy particular información sobre RTTY y sus dos modos de trabajar te sea de utilidad en el futuro próximo.
Buenos contactos y 73
Artículo de Mario XE2MAM para www.crecj.org
