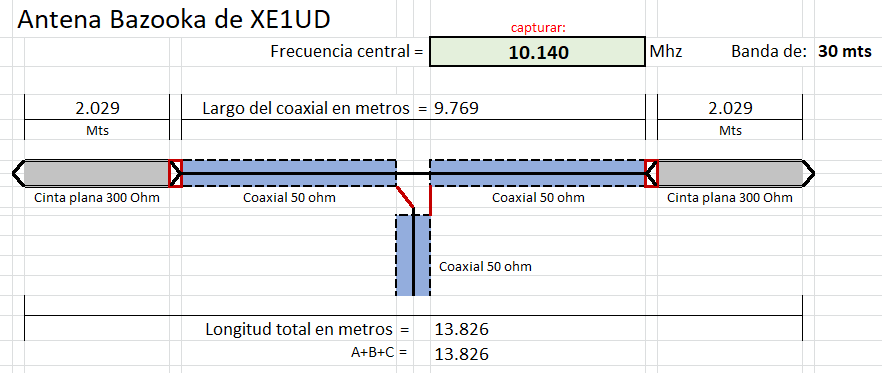

Antena Bazooka

Para Descargar el archivo de Excel que calcula tu antena Bazooka hay que hacer click en la liga de abajo:

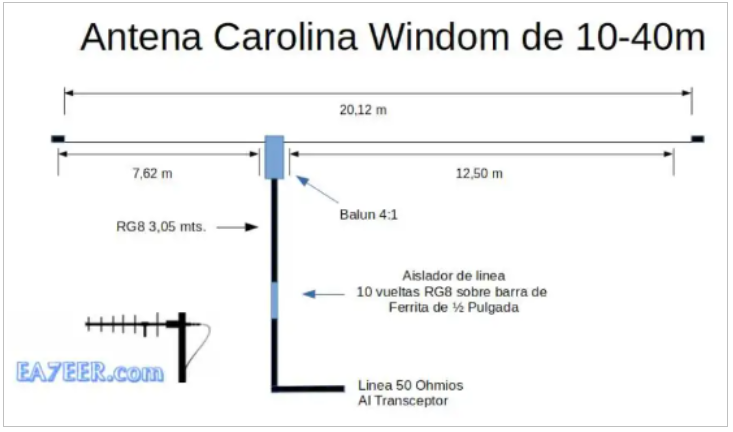

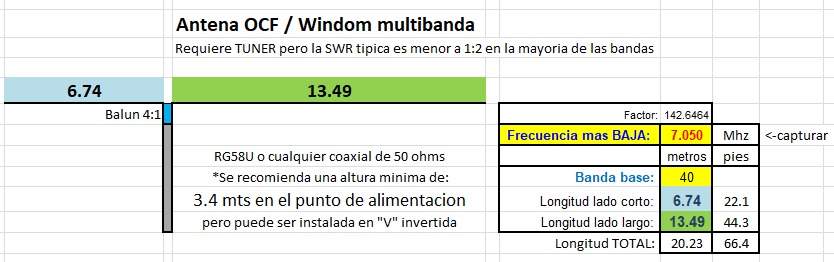

Antena OCF ( Off Center Feed )
Dipolo de alimentación descentrada

Descarga el calculador de tu antena OCF en este enlace:

http://crecj.org/wp-content/uploads/2022/06/OCF-Windom.xlsx

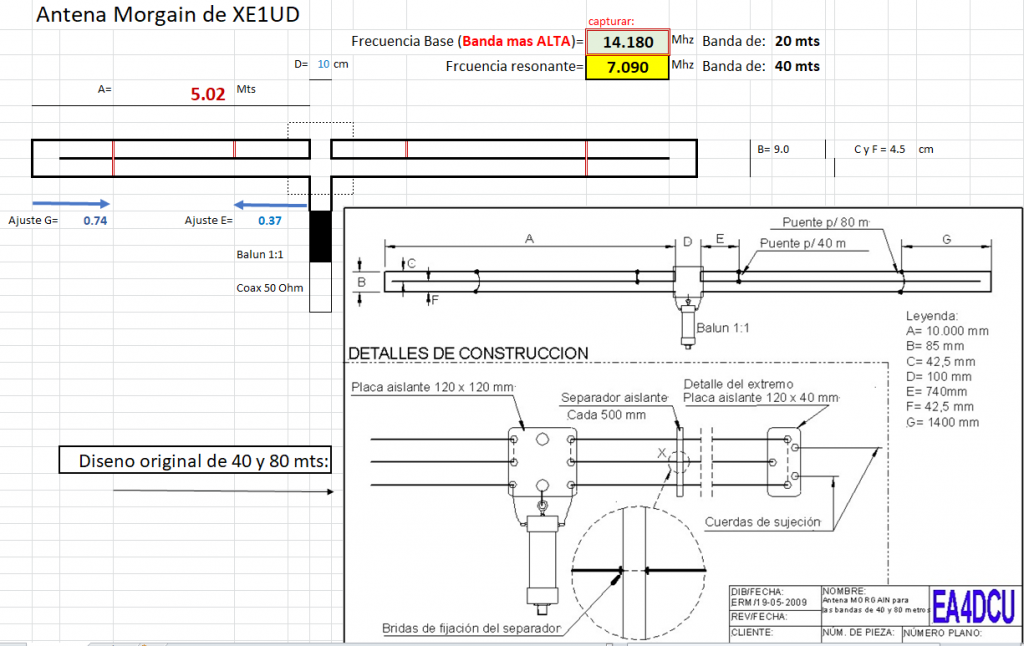

ANTENA MORGAIN

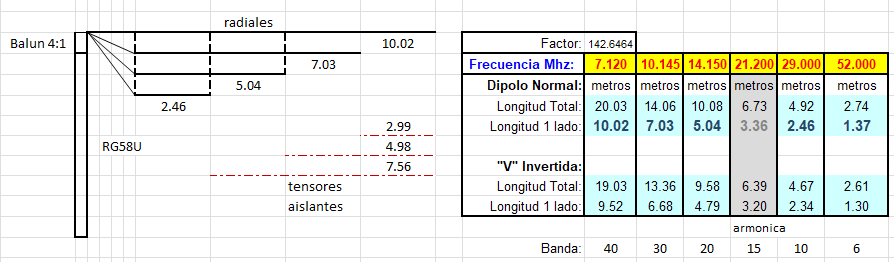

Antena Bigotes de Gato

Descarga tu calculador de Antena Bigotes de Gato en este enlace:

https://crecj.org/wp-content/uploads/2022/04/Bigotes-de-Gato.xlsx


Dipolo Cuatribanda+ con bobinas

Este tipo de antena puede trabajar en las bandas de radio aficionados indicadas sin necesidad de sintonizador de antena, pudiendo operar en las próximas a estas con el uso de un tuner. Impedancia: 50 ohms (adaptable a 75 ohms) Bandas: 80m, 40m, 20m y 10m (mas 17m, 12m y 6m con tuner) Centros de frecuencia : 3,650 Mhz, 7,1 Mhz, 14,2 Mhz y 28,6 Mhz Potencia Maxima : 500 Watt Con el uso de sintonizador este dipolo puede operar en casi todas las bandas de radio aficionado, dando muy buenos resultados en 12m y 17m , e inesperadamente tambien en 6m , y aunque se puede sintonizar también en 30m y 15m el rendimiento disminuye notablemente.

Dipolo Multibanda



El centro del dipolo no usa balun y ambas ramas son identicas. Se usa alambre desnudo calibre 18. Las bobinas están construidas con tubos y tapones plásticos.

Bobinas

L1 : 48 Vueltas de alambre esmaltado Cal 18 sobre tubo plastico de 5 Cm de diámetro con longitud de 10 Cm (la bobina ocupa aprox. 5 Cm de longitud y la Inductancia es de 81 µH).

L2 : 48 Vueltas de alambre esmaltado Cal 18 sobre tubo plastico de 2,5 cm. de diámetro con longitud de 10 cm. (la bobina ocupa aprox. 5 Cm de longitud y la inductancia es de 25 µH).

L3 : 18 Vueltas de alambre esmaltado Cal 18 sobre tubo plastico de 2,5 Cm de diámetro con longitud de 10 cm. (la bobina ocupa aprox. 3 Cm de longitud y la inductancia es de 7 µH).

Los agujeros de las bobinas deben sellarse para evitar que la humedad penetre el interior del tubo.

Se recomienda reservar por lo menos 15 cm. en cada extremo de los alambres para poder realizar el ajuste de ROE en cada banda.

Para ajustar la antena usar la frecuencia deseada del centro de banda, comenzando con la banda de 10Mt. y ajustar el largo de los alambres entre el centro del dipolo y el inicio de las primeras bobinas L3 (hay que variar el largo en las dos ramas por igual) hasta conseguir una buena relación de ondas estacionarias.

A continuación se ajusta la sección de 20Mt. y se procede de la misma forma pero variando los alambres que están entre las L3 y las L2 , sin modificar los tramos que se ajustaron para la banda anterior y así sucesivamente hasta la ultima banda. Se recomienda que una vez ajustadas las estacionarias enrollar el alambre desnudo sobrante sobre si mismo y soldarlo para evitar eventuales variaciones de ajuste por deslizamiento y mal contacto debido a sulfatos y óxidos.

La instalación de la antena puede ser Horizontal extendida o en Slooper esta última demostró mejores condiciones de funcionamiento, pero NO instalarla en V o V invertida porque se crea una desadaptacion de impedancias. El diseño de esta antena se basa en un dipolo bi banda de 80 y 40Mt. el cual se recalculo y se le agregaron las bobinas para el resto de las bandas y además se redujo el largo total para que se pueda instalar en un lugar reducido.

Diseno original por LU7ECZ y resumido por XE1UD

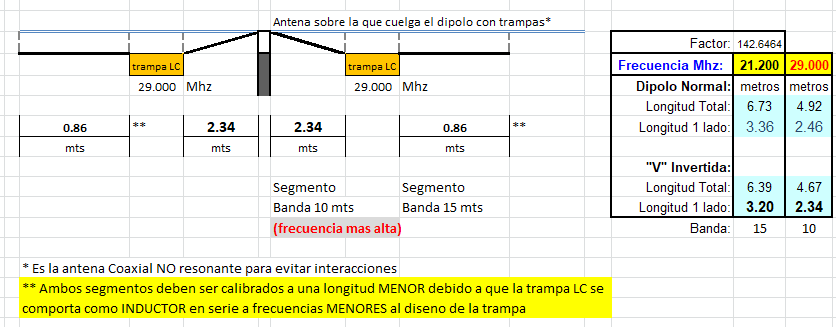

Antena Dipolo con trampas

Descarga tu calculador de Antena con trampas aqui:

https://crecj.org/wp-content/uploads/2022/04/Dipolo-con-trampas-LC.xlsx

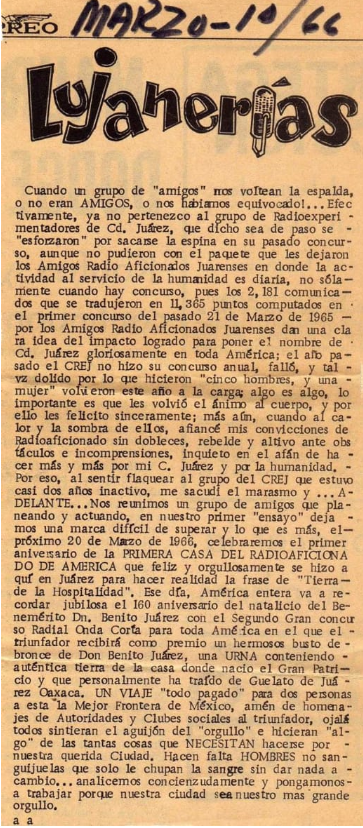

Y de Arturo Lujan, algo de sus «Lujanerías» de aquellos ayeres, que ya han dejado pasar algo de agua bajo el puente.
