Ideas para mantener su seguridad y la de sus equipos.
Información útil sobre rayos.
Los rayos son extremadamente calientes alrededor de una descarga es 5 veces más caliente que la superficie del Sol.
Una media de 2,000 personas mueren en todo el mundo cada año. La probabilidad de ser alcanzado es de 5,000:1
Los rayos hacen que el agua atrapada en un objeto se convierta
en vapor. Por eso los árboles (y a veces los cimientos de las torres)
se rompen o agrietan por un rayo.
Nota para curiosos: Siempre hemos oído y nos han enseñado que el agua aumenta 1,700 veces su volumen al evaporarse a 100° C, pero… que ocurre cuando sobrepasamos ese límite… Como cuando le caen un rayo?
Es decir, que si tienes un volumen que ocupa un litro de agua ( un decimetro cúbico ) y este es evaporado solo a 100°C, el volumen se incrementará 1, 700 veces, como si tu litro se hicieran 1,700 litros, en cuanto a espacio, en una milesima de segundo y a eso se le llama explosión ! Pues ahora imaginate que no son 100° C sino miles de grados ! ….
Datos útiles sobre rayos
El diámetro del canal de un rayo es de uno a dos centímetros.
Un rayo típico puede tener una de 30,000 amperios y más de 100KV. Afortunadamente, por sólo unos pocos micro-segundos…
Es enormemente imprudente operar durante una tormenta….además, el nivel de ruido hará que sea casi imposible escuchar nada con lo que valga la pena hablar.
…Y si, la radiodifusión comercial o industrial y la seguridad pública funcionan durante tormentas, pero es debido a que las torres de hoy en día, normalmente, no tienen personal humano constante cuando estan funcionando.
Las antenas tienen una vida dura
Elementos clave para proteger adecuadamente los equipos y a USTED de los rayos.
-Utilice una estrategia de mitigación de la diferencia de tensión. Conectando todos los equipos a un único punto de tierra utilizando conductores grandes de baja resistencia, todos los equipos tendrán el mismo potencial durante un rayo.
Igual potencial = No hay flujo de corriente dañina ni arcos o chispas.
-En la medida de lo posible, separe la torre de la antena de la caseta del equipo. Idealmente, a unos pies. Utilice antenas con conexión a tierra de CC y conecte a tierra el blindaje de cada línea de transmisión donde sale de la torre.
-Utilice un panel de mamparo para todos los cables coaxiales que entren en un edificio de equipos. Instale protectores de tubo de gas. (Nota: También en la torre si su antena no está a tierra de CC).
-Instale múltiples varillas de tierra en la torre y a cada 6 Mt. a lo largo del trayecto hasta la entrada en el muro. Incorpore la toma de tierra de los servicios públicos al sistema de toma de tierra de RF. Utilice conductores de cobre desnudo enterrados y conectores «directbury».
-Utilice protección contra sobretensiones de CA en la entrada de alimentación eléctrica principal y en los paneles secundarios críticos.
Elementos clave para una protección adecuada de los equipos y de USTED contra los rayos
-Utilice conductores de tierra de gran superficie… idealmente flejes o cables de gran calibre (#2AWG).
-Las curvas de los conductores deben ser mínimas y graduales.
-Use solo abrazaderas de bronce que esten aprobadas para enterrarse directamente en la tierra …y no esas cosas «baratas» de China que se desmoronan, incluso, antes de que usted las use. Lo mejor es la soldadura exotérmica (CAD).
Construya un panel de entrada coaxial/twinlead que permita la desconexión de antenas siempre que esté fuera del aire.
-Sospeche de cualquier cable o alambre que entre en su casa.
cada uno de ellos puede convertirse en un camino furtivo para los rayos.
-Revalúe anualmente su sistema eléctrico de puesta a tierra. Repare las conexiones rotas o dañadas INMEDIATAMENTE.
Los rayos son un acontecimiento importante.
Métodos adecuados de puesta a tierra de torres
Cinta plana de cobre plana a las patas de la torre con abrazaderas
bronce. Múltiples varillas copperwell de 3Mt. de tierra. Cuatro ( 4 ) de ellas rodeando la cimentación de la torre.
Asegúrese de que las patas de la torre estén libres de pintura en el sistema de fijación de tierra para que hagan buen contacto los conectores.
Supresores de sobretensiones transitorias
Debe instalarse un supresor de sobretensiones transitorias (TVSS) en la entrada del servicio eléctrico para proteger contra sobretensiones generadas desde el exterior de la instalación. Además, instale regletas de enchufes con protección contra sobretensiones para sus equipos. No son caras, pero son esenciales.
- Umbral de descarga a 325 V
- Puede soportar sobretensiones de 60KA en línea/línea/neutro
- Incluye indicadores para alertar si la unidad ha fallado.
- Muy importante: Los protectores contra sobretensiones MOV se desgastan a medida que absorben los «impactos». Prevea
sustitución cada siete-diez años.
Utilice protectores de línea de transmisión de RF de tubo de gas - El tipo más eficaz de pararrayos de tubo de gas es el «bloqueado en CC». No hay continuidad del conductor central, es decir continuidad de clavija a clavija del conector. Esto permite que el tubo de gas se dispare cuando la tensión alcanza el umbral de activación, a la vez que proporciona una resistencia de paso de CC/baja frecuencia a sus radios sensibles.

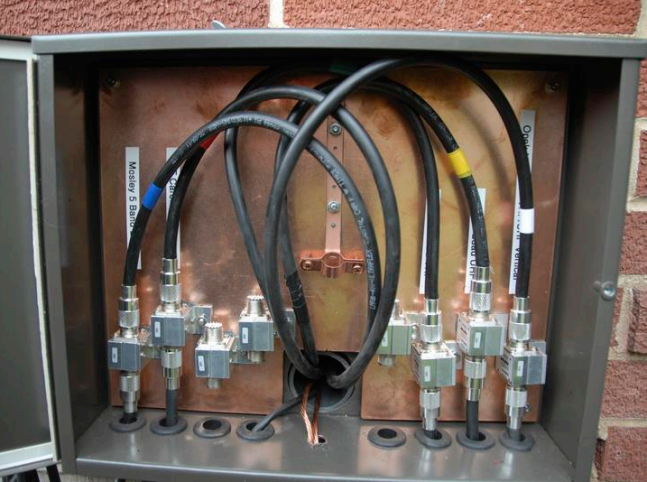

Concepto de entrada de línea de transmisión de RF
Observe cómo los protectores contra rayos se fijan a la placa de cobre para facilitar la conexión a tierra de un solo punto.

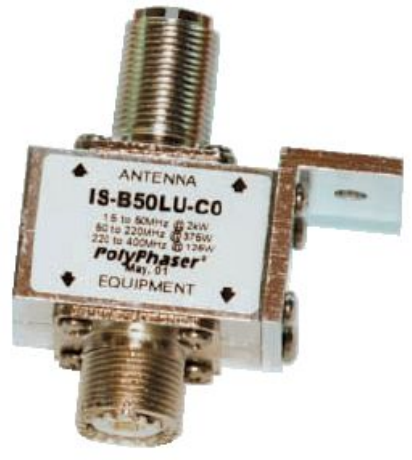

Típico protector de línea línea de RF
- Diseñado para rangos de frecuencia rangos de frecuencia y niveles de potencia específicos.
- Observe los conectores de conectores, el de enfrente que dice «Antena» conecta al que dice «Equipo». El conector «Antena» va al tubo de de GAS. El conector que dice «Equipo» tiene un condensador de disco cerámico instalado en serie con el pin central. Esto bloquea la conexión de CC.
- NO invierta la instalación ya que entonces el tubo de gas no se disparará lo suficientemente pronto; el condensador
tendrá una muerte prematura; y su equipo humeará de una manera costosa!
En mi opinión profesional, es el mejor del mercado. ¡No sea tacaño! - ¡No se detenga con el coaxial de antena!

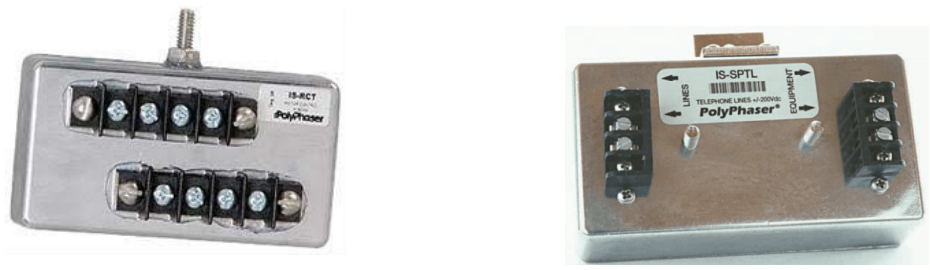

Protector de cable rotatorio, Protector Telco estándar de 2 hilos
¡Usted puede suministrarse usando los dispositivos apropiados en eBay y un poco de ingenio!
- Y, finalmente…..
No olvidemos el sistema de TV o Internet.
- Si tiene cables de gran longitud, considere los protectores. Mucho menos menos costoso que reemplazar los televisores de pantalla grande o los sistemas informáticos del cuarto de radio.
¿Qué harías si tus registros de QSO o DX se fueran al carajo? A mi ya me pasó y fueron varias semanas de depresión…..

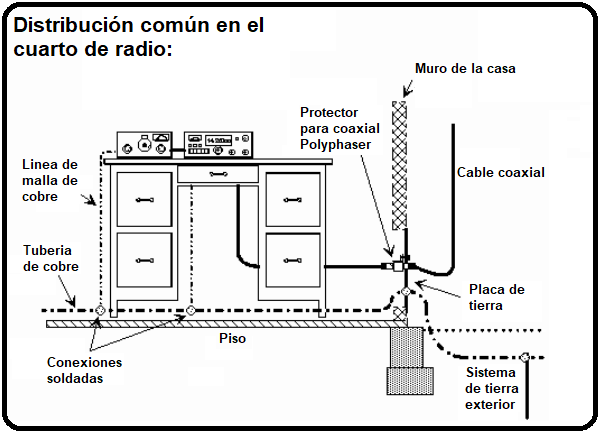

Tenlo en cuenta: La puesta a tierra de la antena es todo sobre el control de la energía ! - Un buen sistema de tierra de baja resistencia, en ohms, ayudará a su torre a disipar la carga estática, lo que hará que su transceptor sea feliz y mucho menos ruidoso.
- Si es golpeado por un rayo, el sistema de tierra ( cuando se integra con su sistema eléctrico y el sistema del cuarto de radio como se describe ) reducirá al mínimo las diferencias de potencial entre los equipos conectados, lo que reduce o elimina los peligrosos arcos.
- Cada impacto de rayo causará un aumento instantáneo en el nivel de voltaje entre puntos…pero si esta bien conectado, todo el equipo subira y bajara en nivel de tensión juntos, eliminando así las diferencias de potencial que matan a los equipos semiconductores.
Y sí, amigos… los equipos de válvulas antiguas pueden soportar una paliza y seguir funcionando mucho mejor que los equipos modernos de hoy en día.
Es sólo la física de las cosas.
¡Use el Sentido Común!
El radioaficionado típico puede hacer estas mejoras por sí mismo o con la ayuda de otros radioaficionados compañeros.
Se trata principalmente de la instalación de varillas de tierra, abrazaderas de tierra y la excavación de poca profundidad.
Materiales de calidad: Puede costar un poco más, pero ahorra miles.
Piense en grande: Cable grande; muchas varillas de tierra; cintas de cobre anchas; hardware grande.
Haga que dure: Evite la soldadura de plomo y estaño en las conexiones a tierra exteriores (Las de punto de fusión bajo vuelan por los aire a la hora buena y se corroen cuando están en contacto con el agua, con la tierra y humedad).
Suelde con plata o CAD-Well.
Suerte y buenos contactos !
73
