Este es un tema para debatir largo y tendido, sobre todo para los que no tenemos una educación formal acerca de telecomunicaciones.
Se dice que no hay crimen perfecto, por decirlo de una forma, y en el asunto del diseño de antenas, o se tiene una cosa o se tiene la otra. Es como cuando vas de vacaciones y te alojas en la casa de un familiar donde te prestan una cobijita para taparte tu y tu pareja cuando en realidad esta no alcanza a cubrirlos a los dos y le jalas con los pies y la destapas y ella le jala y te vuelve a destapar y asi, jalas de aqui pero descubres del otro lado…. «No se puede chiflar y comer pinole al mismo tiempo»
Vamos a ejemplificar con una antena que conocemos perfectamente, la venerable y siempre práctica Antena Moxon.
El Diseño original de la Antena Moxon es bastante sencillo y sin complicación alguna. Mas allá de los problemas mecánicos, físicos de construir algo que por si mismo se sostenga bien a pesar de las fuertes rafagas de viento, su calculo y corte es de lo mas simple que uno pueda hacer para fabricar una antena con un elemento exitado y un reflector.

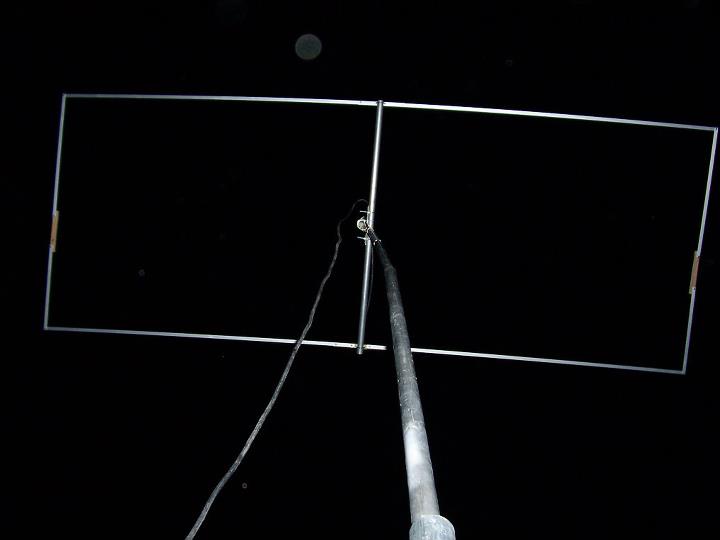

Como se muestra en la imagen la antena consta de un elemento dipolo exitado y un reflector, ambos plegados entre si, formado la figura de un rectangulo.
Como se puede observar en la imagen de arriba, no se aprecia por ningun lado un gamma match, una adaptador de impedancia, un balun…nada. Porque será esto? Pues porque simple y sencillamente el diseño está ajustado para que dé exactamente 50 ohms.
Ah! pues que sencillo, que bonito, así debería ser siempre, no?
Pues no!
No todo lo que brilla es oro, ni todo lo que escurre es miel !
Hay por ahí un pecadillo escondido en esos 50 ohms, en esa practicidad de no tener que hacer, instalar, mantener, un adaptador de impedancia en la antena.
Y cual puede ser este pecadillo?
Pues casi nada ! La ganacia de la antena ! Recuerdas la cobija pequeña, pues aqui es lo mismo, si ajustas a impedancia perfecta, desajustas la ganancia, a la baja, claro. La ganancia y el rechazo ! El rechazo es lo que discrimina una antena en otras direcciones a las que no apunta, tambien se le llama selectividad, «Front to Back ratio» o lo que es lo mismo pero en Critiano, «Relación frente / espalda» Esta es la relación que existe entre la señal que recibes de un punto por enfrente de la antena contra lo que recibes con esa misma antena, al girarla y ponerla de espalda. Por poner un ejemplo, al frente puedes recibir una señal S9+10 y de espalda esa misma señal puede ser de S3 y esa es la diferencia entre estarle apuntando a una señal lejana y darle la espalda y de hecho, en la mayoria de las antenas direcionales, la menor recepción es de costado, no tanto de espalda.
Regresando al tema, los que han manejado el software MMANA-GAL saben que al diseñar una antena uno selecciona que es lo que preferimos sobre otras características, bajo VSWR ? Alta ganancia? La quieres lo mas silenciosa? ( mucho rechazo ) Que es lo que vas a querer ? Es una cobija muy chiquita que cubre a tres partes, pero no todas a la vez! No se puede todo ! Y ahi es donde tuerce la burra el rabo ! Uno tiene que escojer cual vas a querer dadas tus necesidades reales, técnicas, personales, psicológicas, de gusto, etc. O bien, pensar en forma «Salomónica» y decir, «ni tanto que queme al Santo, ni tanto que no lo alumbre» le voy a dar un poco de todo, algo intermedio que cubra una parte de las tres cosas y obtendré una antena bien equilibrada ! Eso puede ser una buena opción ! Otro diría: Nada ! Yo tengo mucho ruido en mi vecindario y quiero una antena silenciosa….MÁXIMO RECHAZO !….Okeeeeey ! muy bien. Habrá quien escoja Maxima ganancia hacia enfrente sin importar nada mas y habrá quien diga, «No quiero estar batallando con las VSWR» ( ondas estacionarias, reflejo, etc. ) quiero una antena «perfecta» que me de 50 ohms y todos felices………
Entonces podemos concluir que la mejor antena depende de lo que se desee o necesite.
No siempre es bueno tener una antena «forzada» por diseño a 50 Ohms, sacrificando Ganacia y rechazo o al contrario !…
En la imagen de abajo tenemos una antena Moxon con la cual se puede «jugar» entre estos tres valores a considerar, ganacia, rechazo e impedancia de 50 ohms lo que te dará, casi siempre, una baja VSWR.
