En esta página doy detalles de cómo construir dos versiones diferentes de la Antena Doble Bazooka. Una antena usa todos los cables coaxiales y la otra usa cables coaxiales y dobles para la antena.
Una antena DOUBLE BAZOOKA es una antena de media onda de banda extremadamente ancha que puede operar de manera eficiente en toda una banda de radioaficionados con pocos cambios en la SWR.
El diseño de la antena BAZOOKA fue desarrollado por el personal del MIT a principios de la década de 1940 para que el gobierno de los EE. UU. lo utilizara como antena de radar. Fue modificado para uso de radioaficionados en la década de 1950.
Este diseño único elimina la necesidad de balunes de adaptación de antena y puede alimentarse directamente con un cable coaxial de 50 ohmios.
LA DOBLE BAZOOKA tiene una eficiencia del 98% y, por lo general, proporciona lecturas de ROE de menos de 2:1 en toda la banda de aficionados.
Dado que esta antena no tiene alambre de metal expuesto, las cargas estáticas no pueden acumularse, lo que reduce el ruido en 6 dB sobre las antenas construidas con alambre expuesto.
La antena DOBLE BAZOOKA manejará el límite, completamente, de potencia legal sin afectar el rendimiento.
Se recomienda montar el DOBLE BAZOOKA en una configuración de «V» invertida para obtener resultados óptimos. Sin embargo, la DOBLE BAZOOKA se puede configurar horizontalmente con resultados igualmente buenos.
La antena DOBLE BAZOOKA de 80 Mt. funcionará de 80 a 10 Metros con la ayuda de un sintonizador de antena.
El siguiente cuadro muestra las longitudes generales de la antena y la altura recomendada sobre el suelo para una BAZOOKA DOBLE.
BANDA-------ALTURA CENTRAL------ALTURA EN LOS EXTREMOS
17 Mt----- 7.62Mt a 10.7Mt.------ 2.13Mt a 3.05Mt
20 Mt----- 9.88Mt a 10.67Mt------ 2.13Mt a 3.05Mt
40 Mt----- 7.62Mt a 10.67Mt------ 3.05Mt a 4.57Mt
80 Mt-----12.19Mt a 18.29Mt------ 4.57Mt a 6.10Mt
160 Mt--- 18.29Mt a 27.43Mt------ 4.57Mt a 6.10Mt
Si se instala como dipolo, esta antena tiene polarización horizontal.
Esta antena también se puede instalar en forma de V invertida «Centro elevado, con 90 a 120 grados entre las piernas». Entonces tendrá polarización vertical y, por lo general, superará a una antena de tipo dipolo a distancias de más de 810 Km debido a su ángulo más bajo de radiación.
El dipolo coaxial utiliza el mismo tipo de cable coaxial para la línea de alimentación del que están hechas las patas o no funcionará correctamente. Usaré la antena de 75-80 metros como ejemplo.
Para construir una de estas antenas resonante a 3.920 MHz.
Mida una longitud de 36.58 Mt de cable coaxial y corte, esta será la antena. En el centro de esto, corte 2.54 cm de la cubierta alrededor y retírela. Ahora corta el blindaje por completo y sepáralo. No corte el dieléctrico. Este es el punto en el que apoyará la antena, así que haga un colgante o percha con una cuerda u otro material.
Tome su cable coaxial de línea de alimentación y corte la cubierta trasera en un extremo para poder separar el conductor central y el blindaje. Conecte el conductor central de la línea de alimentación a un lado y el blindaje al otro lado del blindaje coaxial de la antena en el centro de la pieza de 36.58 Mt. de largo.
Luego, mida hacia abajo cada pata 9.30 Mt. desde el centro y corte una ranura en la cubierta y el blindaje para poder llegar al conductor central.
En este punto, suelde el conductor central al blindaje en ambas patas. Ahora selle el punto central y cada pata donde soldó, con silicona no conductora, para que sea resistente a la intemperie. Al final de cada pata, pele el blindaje y céntrelo, y suelde el blindaje al conductor central para que no se separe y selle.
El conductor central de pata a pata actúa como un balun, lo que hace que esta antena pueda operar con una SWR muy baja en toda la banda.
KB5HOV me informó que usando mi diseño hizo dos bazucas dobles de 80 Mt. y dos de 40 Mt. «usando RG-8 para todas las antenas». Cuando construyó las bazookas de 40 Mt. tuvo que agregar 46cm a cada sección final para lograr resonancia en la parte de fonía de la banda.
Esto fue cierto en ambas antenas de 40Mt, pero después de que se agregó la longitud adicional de 46cm, la SWReran de 1:1 en 7.215 MHz y 1.1:1 de SWR en 7.295 MHz.
Antena dipolo doble bazooka versión #2

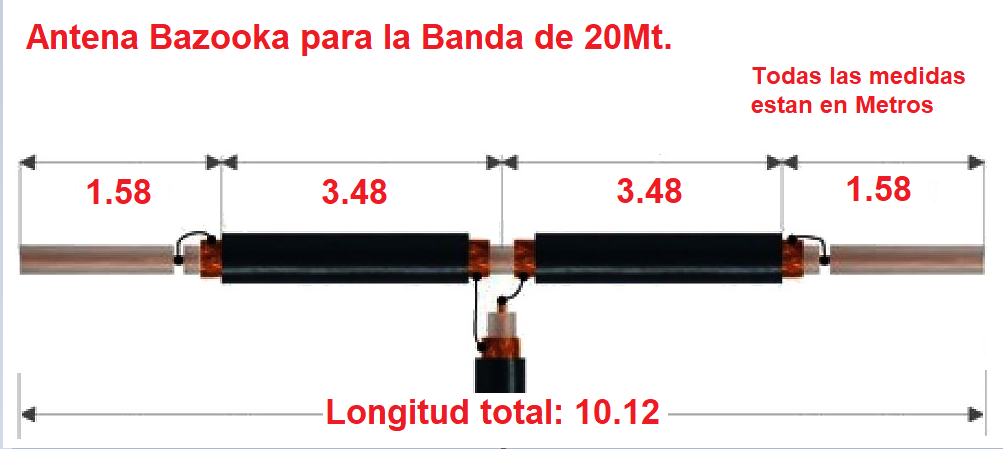

Esta adaptación utilizada en radioaficionados solo usa cable coaxial para la porción de banda ancha de la antena, mientras que la porción restante de los elementos está construida con cable doble o línea de escalera (vea el esquema adjunto a continuación). La línea de escalera es preferible por su fuerza inherente.
Esta es una antena de banda única. No irradiará armónicos de su frecuencia operativa. Además, hay muy poca radiación en la línea de alimentación, lo que es excelente para aquellos que tienen problemas con TVI ( Interferencia en la TeleVisión de tu esposa o tus vecinitos… ). Su característica de banda ancha lo hace ideal para 80 y 10 Metros.
La antena Bazooka consta de una línea coaxial de media longitud de onda con el conductor exterior abierto en el centro y la línea de alimentación conectada a los extremos abiertos. El exterior del coaxial y la línea de escalera funcionan como un dipolo de media onda. El interior de los elementos coaxiales, que no irradian, son terminales en cortocircuito de un cuarto de onda que presentan una alta impedancia resistiva al punto de alimentación en resonancia. Fuera de resonancia, las reactancias del trozo cambian de tal manera que cancelan la reactancia de la antena, aumentando así el ancho de banda de la antena.
En el mismo centro del cable coaxial, corte con cuidado alrededor de una pulgada de la funda exterior de vinilo.
Luego corte el blindaje exponiendo completamente alrededor en el centro del área expuesta. Tenga cuidado de no cortar el material dieléctrico o el conductor central en el proceso. Gire las dos piezas del blindaje expuesto en pequeñas coletas. Estos son los terminales de punto de alimentación para la antena. El conductor central de la línea de alimentación está soldado a uno y el blindaje de la línea de alimentación al otro. Ahora suelde el conductor central y el blindaje en cada extremo del elemento de antena coaxial. Suelde los dos cables de la línea de escalera al final del elemento de la antena. En el otro extremo de la línea de escalera, suelde los dos cables.
Los dos conductores en cada extremo de cada tramo de línea de escalera deben conectarse entre sí.
“No conecte un extremo con el otro extremo de la línea de la escalera”
“Piense en ello como si conectara los dos conductores en paralelo”
Use una pieza cuadrada de plástico en el centro de la antena, taladre un pequeño orificio a cada lado del cable coaxial, enrolle un cable pequeño alrededor del cable coaxial y a través de los orificios y retuerza el cable. Por otro lado. Una pequeña cantidad de epoxi de fraguado rápido asegura el cable coaxial al soporte de plástico y evita que el cable se desenrosque.
Una capa de caucho de silicona o epoxi sella y protege el punto de alimentación de la intemperie. Haga lo mismo donde se suelda la línea de escalera al extremo cortocircuitado del cable coaxial.
Cortocircuite el centro para proteger en cada extremo del cable coaxial. Cortocircuite el cable doble en cada extremo y suelde la unión coaxial/blindaje al cable coaxial. Use una línea de alimentación coaxial de 50 ohmios de al menos 20.12Mt. de largo.

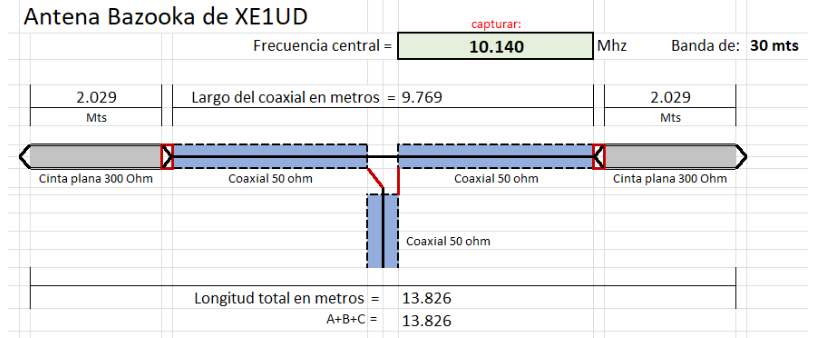

Tenemos, para Usted, un calculador de antenas Bazookas que le puede ayudar en esta liga:
http://crecj.org/wp-content/uploads/2022/04/Bazzoka-calculada.xlsx
Existen otros caluladores de bazookas en linea.
Reviselas todas antes de seleccionar un calculador para que use el que mas le convenga.
Todos los derechos de autor del artículo de W2HT estaban disponibles originalmente en http://www.bloomington.in.us/~wh2t/bazooka.html
