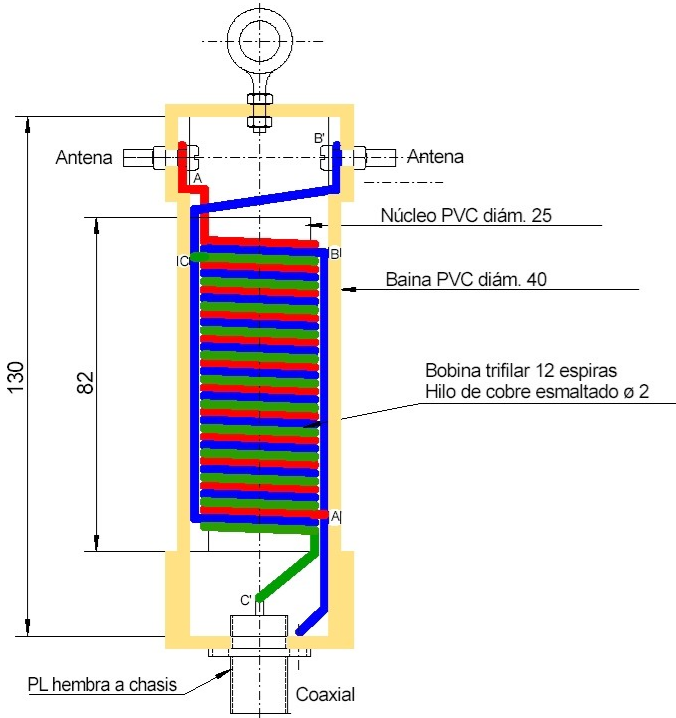

Construcción de un balun nucleo de aire para un rango de frecuencias entre 3,5 y 30 Mhz. Sobre un núcleo en tubo de PVC de 25 mm de diámetro se construye una bobina trifilar de 12 espiras con hilo de cobre esmaltado de 2 mm de diámetro en la forma y modo en que se presenta en el dibujo.
Es importante observar las conexiones de cada bobina. En el esquema se aprecian las conexiones y puentes de cada una de las bobinas.
Otro diseño 1:1 núcleo de aire
BALUN 1:1 CON CABLE COAXIAL
Balun con relación 1:1 con un rango de aplicación de 1,8 a 30 Mhz con cable coaxial RG-58 C/U y como núcleo, un tubo de PVC de 110 mm de diámetro, con total de 11 vueltas y 1/4, y una longitud total de coaxial de 4.064 mm
IMPORTANTE.- El diámetro del tubo no es crítico, si es importante la longitud del cable.
Adaptación de Miguel Dario Vasquez
XE1UD
