Como radioaficionado, tener una tierra física adecuada es crucial porque afecta directamente el rendimiento, la seguridad y la calidad de tus comunicaciones. A continuación, te explico cómo y por qué es importante:
- Seguridad eléctrica:
Una conexión a tierra física protege al operador y al equipo de descargas eléctricas, sobretensiones o fallos eléctricos. Si hay un cortocircuito o una acumulación de electricidad estática, la tierra actúa como un camino seguro para disipar esa energía, evitando daños a los equipos o riesgos para la persona. - Reducción de interferencias (RFI):
Una buena tierra ayuda a minimizar las interferencias de radiofrecuencia (RFI). Sin una tierra adecuada, las señales de RF no deseadas pueden acoplarse a los cables o al equipo, generando ruido en las transmisiones o recepciones. Esto es especialmente importante en bandas de HF, donde las corrientes de RF pueden ser significativas. - Mejora del rendimiento de la antena:
Muchas antenas, especialmente las de cuarto de onda o las verticales, dependen de un sistema de tierra (como un plano de tierra o radiales) para funcionar eficientemente. Una tierra física sólida proporciona una referencia de baja impedancia, lo que mejora la radiación de la antena y, por ende, la calidad de la señal transmitida y recibida. - Protección contra rayos:
En áreas propensas a tormentas, una tierra física bien diseñada es esencial para proteger tu estación de descargas atmosféricas. Un sistema de tierra adecuado, combinado con pararrayos y supresores de picos, desvía la energía de un rayo hacia el suelo, minimizando daños a tu equipo o riesgos de incendio. - Estabilidad en la operación:
Una tierra física ayuda a estabilizar las corrientes de RF en el sistema, evitando problemas como el «retorno de RF» (RF feedback), que puede causar distorsión en la transmisión, mal funcionamiento del equipo o incluso quemaduras de RF al operador al tocar partes metálicas.
Consideraciones prácticas:

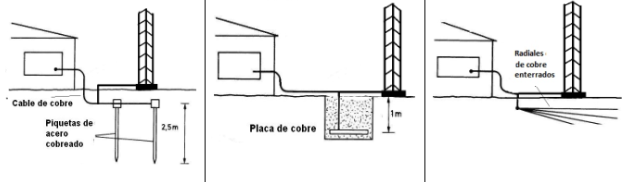

- Tipo de tierra: Una varilla de cobre o acero galvanizado clavada profundamente en el suelo (idealmente 2-3 metros) es un buen comienzo. Asegúrate de que esté en un lugar húmedo para mejor conductividad.
- Conexión: Usa cables de baja resistencia (como trenzas de cobre) para conectar el equipo y la antena a la tierra.
- Mantenimiento: Verifica regularmente la conexión a tierra, ya que la corrosión o conexiones sueltas pueden reducir su efectividad.

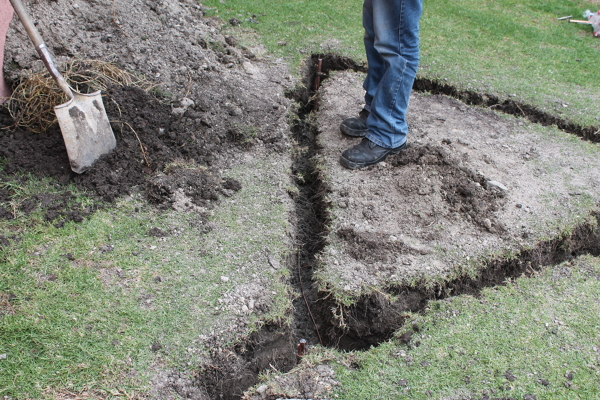

- Radial para antenas: Si usas una antena vertical, instala radiales (cables enterrados o en la superficie) para mejorar el sistema de tierra.
En resumen, una tierra física es esencial para la seguridad, la calidad de las comunicaciones y la protección del equipo. Sin ella, te expones a riesgos eléctricos, interferencias y un rendimiento deficiente de tu estación.
Espero te haya gustado este mini texto simplificado pero importante sin duda ! 73
Mario Arriola
XE2MAM
