Configuración del MMSSTV como Baliza y Repetidor
Se puede tener una baliza SSTV corriendo en las diferentes bandas y funciona enviando una imagen de SSTV aproximadamente cada 12 minutos para que cualquier operador la pueda sintonizar
• Si un operador puede copiarme, puede enviarme una señal. Mi plataforma reconocerá el acceso enviando mi indicativo en CW. Entonces el operador puede transmitir una imagen en cualquier modo deseado, y si lo escucho, lo podré repetir o retransmitir en ese mismo modo. Esta es una opción de » almacenar y reproducir » en SSTV.
El software MMSSTV se puede configurar en el modo de baliza / repetidor.
Para ello, primero debes ir al icono MMSSTV y haga clic con el botón derecho del ratón para abrir el siguiente cuadro de diálogo. Luego haga clic en Propiedades. En el campo Objetivo, simplemente agregue -r ( …. o sea: espacio, guión y r ) debidamente con un espacio después del …. \ MMSSTV.EXE »
No olvide poner las comillas como se indica en la figura, sin espacios.
Note que también, donde dice: Star in: hay que agregar comillas dobles al inicio y al final.
A continuación, haga doble clic en el icono MMSSTV para iniciar su programa MMSSTV.

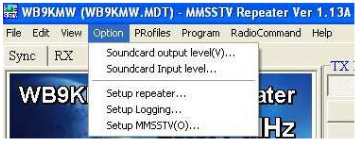

Vaya a ‘setup repeater’

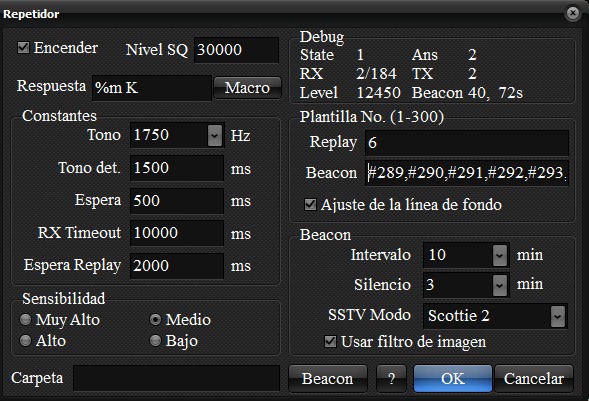

Ahora haga clic en la opción ‘Configurar repetidor’ y comience a configurar según sus especificaciones. Voy a ilustrar un ejemplo.
• Marque ‘Habilitado’ para permitir que su repetidor / baliza funcione.
• Tendrá que experimentar con el «nivel de SQ» ( squelch ) y determinar qué ajuste de silenciamiento es el adecuado para su receptor.
Usted necesita que esté lo suficientemente alto para filtrar el ruido de la banda normal, pero lo suficientemente bajo para que si una estación intenta contactarte para el uso del repetidor, puedes escucharlo. Si no configura esto suficientemente alto, entonces MMSSTV pensará que hay actividad en la banda y no enviará una Baliza … y en su lugar, recicla al ‘Tiempo de silencio’ que has configurado.
‘Carpeta’ de la caja.
Adicionalmente y si se desea, se puede seleccionar una carpeta donde luego se pueden cargar, para que la gente vea las imagenes recibidas en internet, con la aplicación KE5RS FTP.

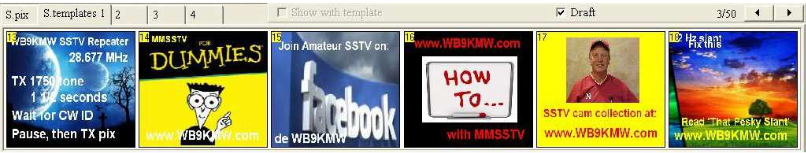

Yo elegí solo uno, # 7. Observe que ahora ha configurado MMSSTV en modo repetidor, las plantillas en la ‘S’.
Algunos operadores,comentan que tienen problemas de ruido local justo en las frecuencias de contacto de SSTV internacionales, así que decidí configurar mi baliza a solo 3 kHz por debajo de la frecuencia de contacto para evitar cualquier congestión con el tráfico regular de SSTV.
Aqui presentamos el «HELP» incluido en el software:
MMSSTV © 2001-2011 por Makoto Mori, JE3HHT****************************************
Modo repetidor MMSSTV
Agregado 2001.9.11 JE3HHT Makoto Mori
Traducido al Español por Mario XE2MAM
==========
Ejecute MMSSTV como repetidor
==========
Para ejecutar MMSSTV en modo repetidor, agregue la opción «-r»:
MMSSTV.EXE -r
Mientras MMSSTV se ejecuta en modo repetidor, todas las funciones estándar siguen operativas. Disfruta de SSTV como lo haces habitualmente.
Si desea agregar su distintivo de llamada y/o la marca de tiempo a la baliza o reproducir imágenes, use plantillas. Puede especificar varias plantillas para estos fines.
Puede cambiar el modo de transmisión de la imagen de reproducción de acuerdo con el modo de la imagen recibida. Desmarque «Modo fijo» en la pestaña TX de la opción de configuración de MMSSTV. MMSSTV usa el mismo modo que la imagen recibida.
Se recomienda utilizar la transformada de Hilbert para el demodulador FM para una mejor calidad de imagen. Active o desactive las opciones «Parada automática», «Reinicio automático» y «Resincronización automática» como prefiera.
====================
Introducción de la función de repetidor
====================
La función de repetidor MMSSTV funciona de la siguiente manera:
1. MMSSTV devuelve CW ID después de recibir una señal de tono durante un tiempo. La frecuencia predeterminada del tono es 1750 Hz.
2. Cuando MMSSTV comienza a recibir una imagen en el tiempo especificado (el valor predeterminado es 10 segundos) después de la ID de CW, recibe y reenvía la imagen.
3. MMSSTV opcionalmente envía una imagen de baliza periódicamente.
MMSSTV vigila el estado del squelch antes de iniciar la operación de TX. Cuando el silenciador está abierto, MMSSTV no iniciará TX. Consulte la sección Silenciamiento de este documento para obtener más detalles.
==================
Configurar opciones de repetidor
==================
Haga clic en «Opción» y seleccione «Configurar repetidor» para abrir la ventana de configuración del repetidor.
Si ha cambiado las siguientes opciones, debe presionar el botón Aceptar para que surtan efecto.
[Activado]
Marque esta casilla para habilitar la función de repetidor MMSSTV.
[nivel SQ]
Esto especifica el nivel de silenciamiento del correlador automático. Cuando el nivel de salida del autocorrelador supera este umbral, MMSSTV no inicia TX. Si pone 0 en el nivel SQ, el autocorrelador se apaga y MMSSTV iniciará TX independientemente de las señales RX. ESTO NO SE RECOMIENDA, SIN EMBARGO.
El panel de depuración muestra el nivel de salida del correlador automático. Al ver el panel, coloque un valor apropiado, que debe ser un poco más alto que el nivel de ruido, en el cuadro de nivel SQ. Cabe señalar que MMSSTV nunca inicia TX cuando está recibiendo una imagen. El correlador automático no funcionará mientras MMSSTV esté recibiendo una imagen.
[Responder]
Coloque la ID de CW, que MMSSTV transmite en respuesta a la señal de tono recibida, en esta casilla. La frecuencia y la velocidad de la ID de CW se especifican en la ventana Configuración de MMSSTV.
[Tono]
Frecuencia de tono para acceder al repetidor. El valor predeterminado es 1750 Hz, pero debe usar una frecuencia diferente si tiene otro repetidor en el mismo canal. La frecuencia del tono se muestra como una línea de puntos en la ventana del espectro.
[Tono det.]
Tiempo de detección de tono (mseg). Para acceder al repetidor, debe transmitir continuamente el tono de acceso durante al menos el período de tiempo especificado aquí.
[Respuesta espera]
Tiempo de espera (mseg) para CW ID. Cuando MMSSTV detecta un tono de acceso, espera el tiempo especificado aquí y luego comienza a transmitir la ID de CW.
[Tiempo de espera de RX]
Tiempo de espera para recibir una imagen. Si MMSSTV no recibe una imagen antes de que expire este temporizador, MMSSTV vuelve al estado de espera de tono.
[Esperar reproducción]
Espera a la repetición. MMSSTV espera el tiempo especificado aquí después de completar RX y luego inicia la operación de reproducción de TX.
[Sensibilidad de tono]
Sensibilidad de detección de tonos. El más alto es el más sensible, el más bajo es el menos sensible.
[Carpeta]
Si especifica un nombre de carpeta aquí, las imágenes TX se guardan automáticamente en la carpeta. La carpeta debe existir previamente. Las imágenes se almacenan en formato JPEG.
[Número de plantilla]
Seleccione los números de plantilla para las imágenes de repetición y baliza. La plantilla número 0 inhibe la carga de plantillas.

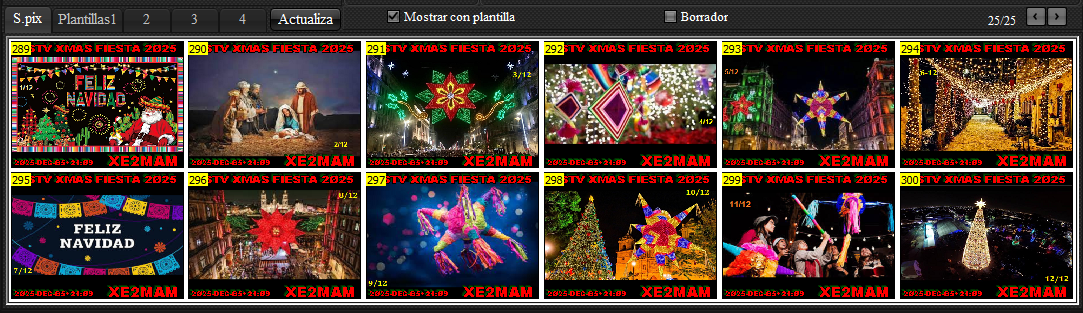

En el modo repetidor, MMSSTV muestra un pequeño número en la esquina superior izquierda de cada imagen en la ventana Imágenes almacenadas y Plantillas almacenadas.
Puede utilizar selecciones múltiples para Número de plantilla. En este caso, MMSSTV utiliza las plantillas en el orden especificado.
Ejemplo: 25,26,27 – Use la Plantilla 25, 26, 27, 25, 26, 27, ….
Para las imágenes de la baliza, puede agregar # delante del número para enviar la imagen almacenada del mismo número, con la plantilla superpuesta.
Ejemplo: 26,#27,26,#28 – 27 y 28 se envían con las imágenes 27 y 28, respectivamente.
Si no agrega #, las imágenes de la baliza se cargan a partir de las últimas cuatro imágenes del historial.
Si no desea utilizar una plantilla, especifique un número de plantillas vacías.
[Beacon-Intervalo]
Intervalo de baliza. «OFF» desactiva la baliza. El temporizador se reinicia si MMSSTV recibe una imagen.
[Faro-Tiempo de silencio]
MMSSTV vigila la frecuencia durante el tiempo especificado antes de transmitir la baliza.
[MODO Beacon-SSTV]
Modo SSTV para la imagen de la baliza.
[Filtro de imagen de uso de baliza]
Cuando las imágenes de la baliza se componen de las últimas cuatro imágenes del historial, puede utilizar un filtro de imagen. El filtro degrada ligeramente la resolución de la imagen, pero disuelve el error de plegado causado en la operación de reducción de escala.
[Botón de baliza]
Envía la baliza inmediatamente.
==========
Aplastar
==========
El silenciamiento funciona de la siguiente manera:
1. Cancele la respuesta de ID de CW
Si el silenciamiento no se cierra 10 segundos después de la detección del tono de acceso, MMSSTV cancela la detección del tono y no transmite la CW ID.
2. Cancele la imagen de reproducción
Si el silenciador no se cierra 20 segundos después de recibir la imagen, MMSSTV no reproducirá la imagen.
3. Suspender la baliza
Si el silenciador se abre en el período de «Tiempo de silencio», MMSSTV pospone la transmisión de la baliza. En otras palabras, MMSSTV no envía la baliza al menos la banda está despejada continuamente para «Tiempo de silencio».
El repetidor causaría QRM. La baliza en particular se transmite automáticamente sin previo aviso y, por lo tanto, es probable que cause QRM. Preste especial atención al umbral de silenciamiento (no lo establezca demasiado alto).
==========
Panel de depuración
==========
El panel de depuración muestra los siguientes valores para supervisar el funcionamiento del repetidor.
Expresar:
0 – Esperando el tono de acceso
1 – Detectado el tono de acceso
2 – Esperando la transmisión de CW ID
5 – Esperando la recepción de la imagen
6 – Recepción de la imagen de reproducción
8 – Esperando la transmisión de la imagen
10 – Transmisión de la imagen de repetición
Respuesta: Número de CW ID transmitido
RX: número de imágenes recibidas
TX: Número de imágenes transmitidas
Nivel: Nivel de salida del autocorrelador
Baliza: Número de balizas transmitidas y el valor del temporizador de baliza
73, Mako
