En artículos anteriores exploramos cómo funcionan los sistemas de Banda Cruzada “Crossband” https://crecj.org/que-es-cross-band/ y mencionamos una variante llamada Modo Cruzado o “Crossmode” que básicamente consiste en pasar tráfico de voz desde un radio análogo a otro digital y viceversa (con cualquier protocolo).
En otro de nuestros artículos sugerimos darles una segunda vida a esos excelentes repetidores analógicos funcionales que se encuentran sub utilizados y olvidados por falta de tráfico https://crecj.org/rehabilita-tu-repetidora-fm-con-dmr/
Pues bien… en este artículo les mostrare como reciclar radios viejos para hacernos de un sistema Crossband + Crossmode sin necesidad de comprar algunos de los muy pocos modelos disponibles de radio DMR que actualmente incluyen ambas características (Radioddity GD-88 portátil, ¿Kydera portátil?, móviles Anytone D578UV (en cualquiera de sus variantes) o el Alinco DR-MD500T), y que aunque no son tan caros considerando sus características, si ya tenemos equipos básicos disponibles y guardados en algún cajón, ¿porque no darles una segunda oportunidad de seguir prestando servicio?

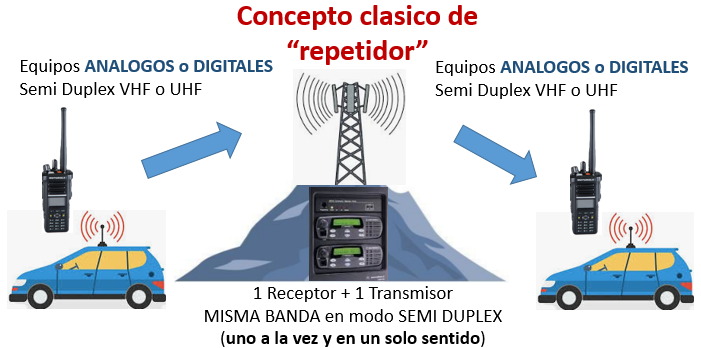

Partimos del concepto del “repetidor” básico que consiste en recibir una señal de RF de VHF o UHF y retransmitirla dentro de la misma banda en otra frecuencia diferente
Pero a diferencia de un repetidor normal, en el modo CROSSBAND+CROSSMODE requerimos operar en “otra banda” tanto RX como TX, y en este caso específico TAMBIEN en el “modo opuesto” (FM o Digital), es decir… requerimos operar en modo DUPLEX (en ambos sentidos), a diferencia de un repetidor SEMIDUPLEX.

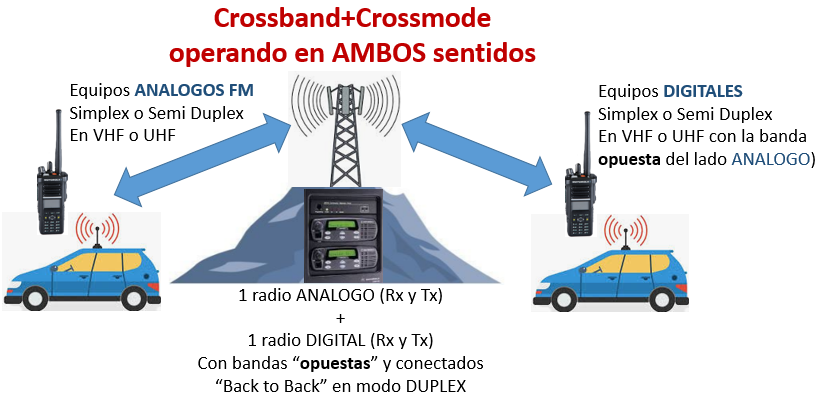

Aunque puede sonar complicado, la idea es que TODO lo que se reciba de un lado se retransmite al otro (banda y modo) y viceversa desde el “otro” lado (banda y modo OPUESTO) como se ve a continuación:

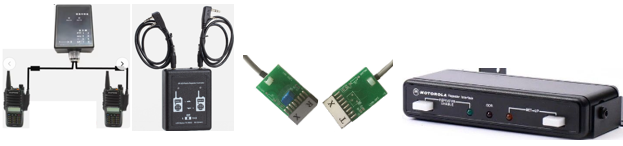

La buena noticia es que hacer esto es muy simple, ya que basta con usar un controlador de PTT similar a los usados en los repetidores ‘hechos en casa’ con 2 radios Motorola, pero instalando un controlador adicional en el ‘sentido contrario’ (DOS controladores cruzados, o un solo controlador DUPLEX) que los hay desde los muy simples para fabricar repetidores con portátiles Baofeng, hasta los más sofisticados con timers, control de tonos de acceso, etc. (Como el famoso R.I.C.K. de Motorola).

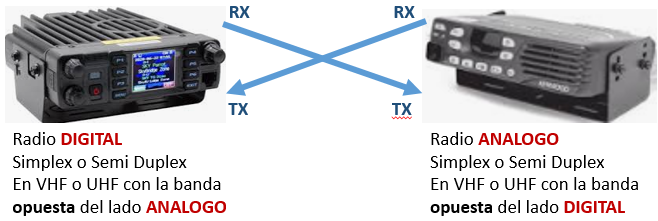

Todo depende de los radios que tengas disponibles, pero puedes usar literalmente cualquier marca y modelo . El UNICO requisito real es que uno de los radios sea DIGITAL y el otro ANALOGO (móvil o portátil no importa siempre y cuando cumpla tus expectativas de potencia, precio y disponibilidad).
Pero la idea no termina aquí… si no puedes o no quieres adquirir estos controladores cuya única función es activar el PTT del otro radio, puedes fabricar tu propio controlador dúplex con un circuito tan simple como te muestro a continuación, todo dependerá de tus habilidades con el cautín, y de que puedas obtener un punto de voltaje del COR/COS de tus radios (algo sencillo si puedes leer un diagrama esquemático).
Iniciamos nuestro proyecto de ejemplo con un viejo radio digital Mototurbo DGM4100 UHF de 32 canales y un GM300 VHF FM de 16 canales. Y te comento… la verdadera razón de que los radios Motorola sean tan populares para este tipo de usos es que tienen un “puerto” de comunicaciones y señalización externa que facilita enormemente el trabajo (además de ser excelentes en duración y prestaciones de trabajo rudo), y los modelos “viejos” tanto análogos como digitales pueden ser fácilmente conseguidos a buen precio en Internet.
Hicimos 2 versiones; la primera con componentes análogos simples y otra con opto acopladores para “aislar” voltajes parásitos entre los 2 radios (y es la que actualmente tenemos en uso). Este circuito está funcionando desde principios de 2023 en la repetidora 146.940 FM habilitada para enlaces foraneos en Cd. Juárez sin ningún problema.

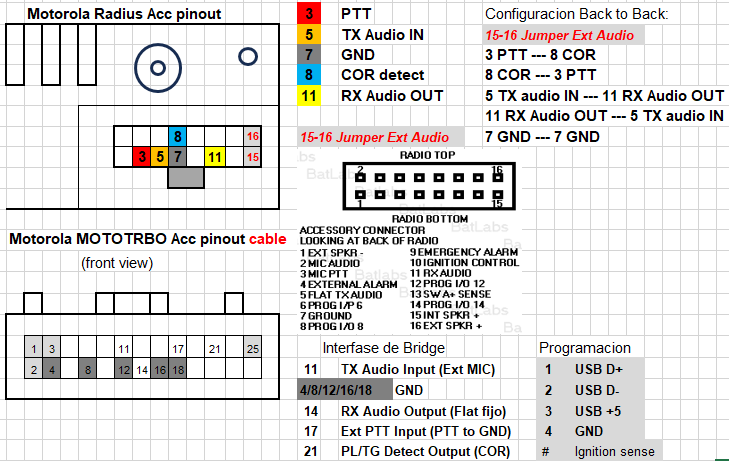

 | Posteriormente se substituyo el GM300 (usado para otro proyecto) por un Kenwood TK760 con el mismo circuito y modificación para sacar los puntos de control COR, Audio y PTT con un cable plano multiplex hacia el exterior. |

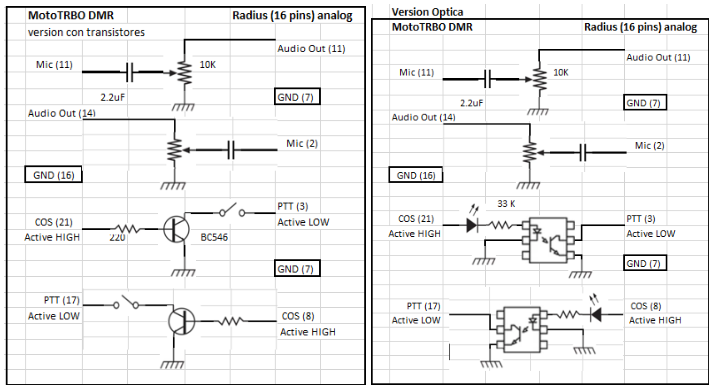

La primera versión se basa en la más simple conmutación con transistores NPN tomando la señal COR/COS del radio receptor para activar el PTT del radio transmisor y otro circuito idéntico se utiliza desde el otro radio hacía en primero, de manera que el tráfico en DMR se escuchara en analógico y viceversa (Crossband+Crossmode).
La versión OPTICA es exactamente igual, pero usa optoacopladores para evitar voltajes parásitos y retroalimentación entre radios.
*NOTAS de OPERACION: importante que las potencias en ambos radios se mantengan por debajo del 50% máximo nominal, y que en la programación se establezca un TOT MAXIMO de 3 minutos para evitar sobrecalentamiento durante cambios largos o PTT pegados, y se sugiere instalar ventiladores de PC sobre los disipadores de AMBOS radios por la misma razón (se sugiere instalarlos con un termoswitch), ya que aunque no estamos hablando de un repetidor propiamente dicho, su uso más común es precisamente activar al menos un repetidor externo en alguno o en los dos lados del sistema.
Espero que esta información sea de interés para reciclar equipos “obsoletos” que seguramente todos tenemos por ahí en algún rincón, y mejorar los sistemas de nuestras repetidoras existentes y haciendo crecer nuestras redes y enlaces (y durante el proceso haciendo honor a nuestra identidad de experimentadores, ahorrando un poco de dinero y aprendiendo un poco más).
Nos vemos pronto en cualquier banda y en cualquier modo
