Guía para principiantes de la red AREDN®

Absolutamente solo para principiantes

De qué se trata todo esto ?

Al cargar el firmware de AREDN®1 en un punto de acceso inalámbrico al aire libre, puede unirse a un red de radioaficionados. Es como Internet, pero funciona con frecuencias de radioaficionados, en su mayoría
en las bandas de 2.4, 3.4 y 5.8 GHz.


Al unirte a esta red, puedes encontrar y usar todo tipo de aplicaciones (conocidas como «servicios»). Cualquier cosa que se ejecute en un servidor, como estaciones meteorológicas, sitios web que muestren las condiciones del sitio, los servidores de correo electrónico, etc. se pueden proporcionar como un servicio. también hay servicios que no dependen de un navegador: transmisiones de video, servidores de chat, PBX VOIP, etc.

La red también se puede utilizar para conectar estaciones Winlink, repetidores Dstar y DMR, y dispositivos Allstar.

Prácticamente cualquier tipo de servicio que pueda poner en Internet, puede ponerlo en el Hamnet AREDN, sujeto a las restricciones de las regulaciones de radioaficionados (FCC «Parte 97”).

Empezando

La red está creciendo constantemente, pero la cantidad de nodos accesibles en su área puede variar de abundante a ninguno dentro de cientos de millas.

Acceso RF a la red

¿Cómo saber dónde está el nodo de red más cercano? Hay varias formas:

● Consulte el mapa de malla en arednmesh.org. Si no encuentra uno cerca de su QTH, no te desesperes; el mapa solo muestra una fracción de los nodos en el aire, ya que requiere que el propietario registre manualmente el nodo, y no todos lo hacen. Si se encuentra en alguna de las áreas enumeradas en el Apéndice A, hay mapas de red que pueden ayudarlo a determinar si hay un nodo en su área.


● Registre una cuenta en arednmesh.org y vea si hay un foro regional
para tu zona. Pregunte allí por información local.
○ Si no encuentra un foro regional para su área, comience preguntando
el webmaster, Randy WU2S, para crear uno para usted. Busca su
indicativo usando la función de búsqueda, y al encontrarlo podrás
déjale una nota. Una vez que se haya creado, cree una publicación mencionando como empezar y preguntando si hay alguna actividad cerca de ti.

● Pregunte en su club local de radioaficionados o en una red local.

1 AREDN® es una marca registrada de Amateur Radio Emergency Data Network, Inc.

Estos nodos de red se comportan de forma muy similar a los radios de mano. Es decir, son de baja potencia y línea de visión, por lo que generalmente termina hablando con un nodo de red en una cima de una colina, cima de una montaña o algún otro lugar elevado (por ejemplo, una torre de agua, un edificio muy alto, etc.).
Entonces, si determina que hay un nodo local, ¿cómo saber si puede alcanzar a conectar?

Para estos dispositivos, la línea de visión es REALMENTE la línea de visión; Que no haya árboles en absoluto.

Hay varias calculadoras de LOS ( Line Of Sight = Linea de Vista en ingles) en línea, que van desde simples de usar hasta realmente complejo. Uno simple está en https://heywhatsthat.com. Al ingresar su ubicación,
elevación esperada de su nodo, y nombrándolo, el sitio generará una plano de cobertura para ti. Puede hacer esto para su QTH y/o cualquier nodo local existente.

Vea el Apéndice B para otras herramientas.

Nota: estas gráficas asumen una cobertura omnidireccional y la mayoría de las redes los nodos en las cimas de las colinas usan antenas sectoriales direccionales. Pero las tramas te dejarán saber si existe la posibilidad de conectarse vía RF a ese nodo.


Acceso alternativo a la red

Si después de hacer su investigación descubre que no tiene ninguna ruta de RF a la red, no se desespere; hay una alternativa Los nodos tienen la capacidad de hacer un ‘túnel’ a través de Internet a otro nodo. Si bien esta no es una conexión de radio ‘real’, le permitirá entrar en la red hasta el momento en que la red haya crezca hacia su área.

Para establecer un túnel, necesitará un equipo de red adicional más allá del propio nodo. El dispositivo preferido actual es el Mikrotik hAP AC Lite
enrutador que, al ejecutar el firmware AREDN®, proporcionará a su nodo acceso al Internet (además de una serie de otras características realmente útiles cuando se ejecuta una red de radioaficionados en tu estación de radio). El precio actual en Amazon es de unos 50 dólares.

Equipo recomendado

Nota: estas recomendaciones son para una estación base; recomendaciones para la red es probable que los nodos en las cimas de las colinas sean diferentes y estén más allá del alcance de este articulo introductorio.

Para garantizar un buen rendimiento, necesita un vínculo sólido con la red. Como la mayoría de las otras actividades de radioaficionados más ganancia es mejor que menos. E incluso si tienes dos nodos dentro del rango, el software de enrutamiento del nodo siempre elegirá el más fuerte uno como su camino en la red. Por lo tanto, se desaconsejan las antenas omnidireccionales y se prefieren por mucho las antenas parabólicas de plato.

Todos los equipos que utilizan antenas parabólicas compatibles con AREDN® utilizan electrónica integrado en el punto de alimentación del plato: dos transceptores, dos módems y una computadora integrada con RAM, ROM y una interfaz de red. Todos están habilitados por POE (Power Over Ethernet, Alimentación a través del cable de ethernet en inglés.). Esto evita tener que ejecutar tanto un cable de red como un cable de alimentación por el mástil hasta el nodo. Se utiliza una interfaz web para controlar y configurar el dispositivo.

Obviamente, su equipo deberá estar en la misma banda que el nodo que desea para conectarse. Si hay nodos de 2 GHz y 5 GHz equidistantes de usted con características de ruta similares, elija 5 GHz; la banda esta mas tranquila, hay mas ancho de banda, más canales y el equipo tiene aproximadamente el mismo costo (y en algunos casos
notablemente menos).

Afortunadamente, AREDN® ahora es compatible con más de 60 dispositivos (incluidos los agregados en el compilaciones nocturnas), por lo que hay muchas opciones al elegir qué comprar.

Los platos Mikrotik pueden ser un poco menos duraderos que el equivalente en Ubiquiti, por lo que si vives donde hay formación de hielo severa que puede ser un problema. Según se informa, el Mikrotik los receptores pueden ser un poco más calientes (más sensibles) que los de Ubiquiti. Y los platos Mikrotik son más livianos, lo que los hace más adecuados para el trabajo portátil (por ejemplo, ir al campo o parque, etc.). Pero ambas marcas funcionan bien.

Nota importante #1: los modelos más antiguos de equipos tienen menos memoria flash y RAM que las versiones actuales. El firmware AREDN® más reciente se ejecuta en estos dispositivos, pero no hay suficientes recursos para ejecutar cosas como túneles. Y a medida que pasa el tiempo
el firmware de AREDN crece lentamente. En algún momento ya no encajará en los recursos disponibles de los dispositivos más antiguos.
No compre ningún equipo usado a menos que sepa que tiene al menos 8 MB de flash y 64 MB de RAM y es “MIMO”. El equipo de AREDN® ha marcado esos dispositivos que ya no se recomiendan para una nueva compra en su Matriz de Plataforma soportada:

https://www.arednmesh.org/content/supported-platform-matrix

Nota importante n.° 2: No se pare frente a la radio durante períodos prolongados de tiempo cuando está encendido. NUNCA mire hacia el foco de la radio cuando está encendido. Estos pequeños platos tienen 80 – 100 vatios de ERP a 5.8 GHz! El Mikrotik Basebox 2 tiene 30 dBm de potencia de salida. Cuando está alimentado a un plato de ganancia Mikrotik 30dB, eso es 1 KW de ERP. ¡Tenga precaución!


Actualización de equipos –

Anteriormente, se podían usar el Ubiquiti Nanostation M5 y el TP-Link CPE-510 más pequeños para enlaces de 5 GHz hasta aproximadamente 10 millas (suponiendo línea de vista). Sin embargo, la FCC recientemente cambió las regulaciones, permitiendo que los usuarios inalámbricos sin licencia de la Parte 15 vuelvan a ocupar los canales de 5 GHz que anteriormente eran únicamente para radioaficionados. Eso significa que con el tiempo el ruido de fondo en los canales de la Parte 97 de 5 GHz aumentará gradualmente.
Se recomienda usar uno de los dispositivos de mayor ganancia que se muestran a continuación para «preparar para el futuro» su instalación.


Opciones de 5 GHz

Ubiquití

Ubiquiti proporciona 3 modelos de dispositivos de 5 GHz con antenas parabólicas, con buena ganancia:

Powerbeam PBE-M5-300 (el 300 es el diámetro del plato en milímetros) – 22 dBi de ganancia, 2,65 libras

Powerbeam PBE-M5-400: ganancia de 25 dBi, 3,87 libras

Powerbeam PBE-M5-620: ganancia de 29 dBi, 14,11 libras

Si no está seguro, elija el PBE-M5-400 para la ganancia adicional, a menos que cree que necesita la ganancia adicional del 620 y puede permitírselo. pero es grande y pesado e infundirá miedo en los corazones de tus vecinos. 😛

Mikrotik

La imagen tiene un atributo ALT vacío; su nombre de archivo es image-17.png


RBLHG-5nD – Routerboard Lite Head Grid – 390 mm diám., ganancia de 24,5 dBi. 1.3 libras

RBLHG-5HPnD-XL – Routerboard Lite Head Grid High Potencia: 550 mm de diámetro, ganancia de 27 dBi. 2.1 libras.


QRT 5

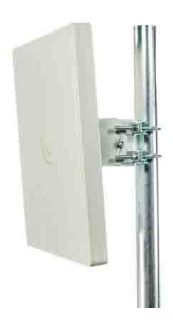

Antena de panel plano: aprox. Cuadrado de 11″. ganancia de 24 dBi,
Ancho de haz de 10°.





LDF 5 – Alimentación de datos ligeros. Este es un dispositivo único. Por sí mismo, solo tiene 9 dBi de ganancia. Pero está hecho para ser montado en un soporte para plato estándar de 40 mm.

Eso significa cualquier plato, incluido un DishTV reutilizado o plato de DirectTV. Esos típicamente proporcionarán en general ganancia de 22-25 dBi.


Estos son perfectos si vives en un área con un HOA restrictivo o CC&R. Tus vecinos nunca observarán que el plato no apunta hacia arriba a algún ¡satélite geoestacionario! 🙂 Alrededor de $ 50-60 en Amazon

El LDF 2 para 2 GHz ahora también es compatible con AREDN.
El plato producirá ~4 dB menos de ganancia que cuando se usa con el LDF 5.

El soporte universal está disponible para unos siete
dólares de Amazon (https://amzn.to/34QCvSj).


Opciones de 2 GHz

Si su único nodo local accesible está en 2 GHz, todavía tiene varias opciones.
Debido a la frecuencia más baja, los platos serán más grandes para la misma ganancia.

Ubiquití


Powerbeam PBE-M2-400 – 420 mm,

Ganancia de 18 dBi, 3,96 libras
Versión 19 5/10/2022

Mikrotik

Los Mikrotik RBLHG-2nD y RBLHG-2nD-XL de 2 GHz son radios ligeros y asequibles

Bueniiisimo !



El Mikrotik hAP AC Lite (RB952Ui-5ac2nD) es un enrutador de cinco puertos. Proporciona un método perfecto para integrar la red de radioaficionados en su red de estaciones de radioaficionados.

Cuando se ejecuta el firmware AREDN®, proporciona:

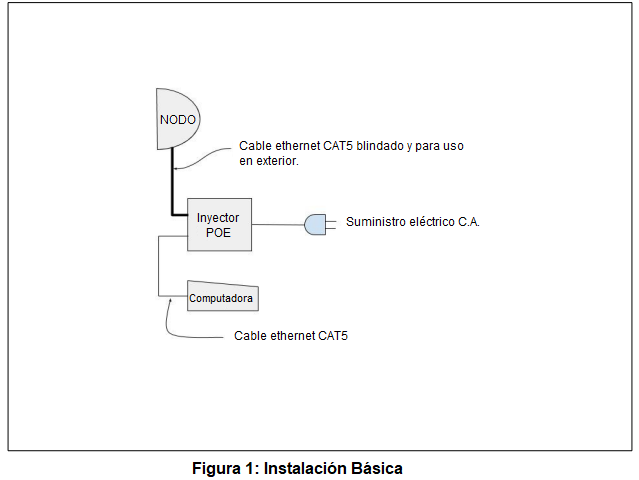

Un puerto para conectarse a su nodo externo (un “DtD” – Puerto de dispositivo a dispositivo). La Alimentación POE, para el nodo, se puede habilitar en este puerto.

Un puerto para conectarse al enrutador de su hogar, para acceso a Internet [necesario si necesita hacer un túnel de su nodo a otro nodo para acceder a la red].

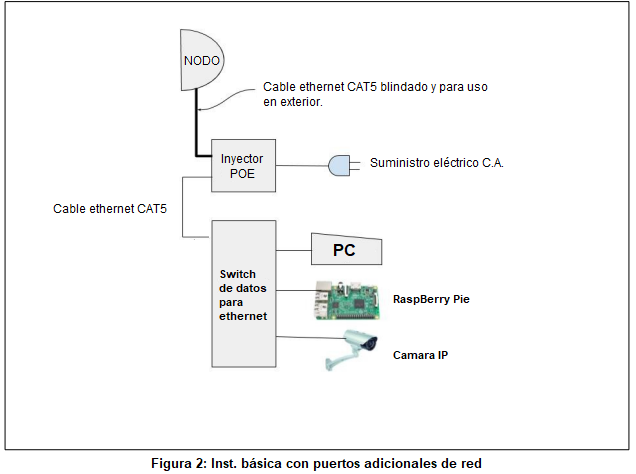

Tres puertos que se pueden usar para conectar su PC shack a Internet y la red de malla (eliminando la necesidad de dos computadoras en la choza, una en cada red), con dos puertos de repuesto para cosas como cámaras, teléfonos VoIP o RaspBerry Pie.

Más allá de esas características, el hAP AC Lite tiene dos radios internas, una 2.4 y una 5,8 GHz. La radio de 2,4 GHz se puede configurar como un nodo de malla ó como una red inalámbrica
punto de acceso. La radio de 5,8 GHz se puede configurar como un punto de acceso inalámbrico.

Tener un punto de acceso inalámbrico, Parte 15, en la red de radioaficionados de su estación, es muy útil: Puedes vincular tu computadora portátil o tu teléfono inteligente a él de forma inalámbrica y tener acceso tanto a la Internet y la red de radioaficionados. Además cualquiera de las radios internas se puede configurar como un cliente de acceso inalámbrico. Esto es útil si viaja y termina en un hotel que cobra por el acceso a Internet por dispositivo.

Configurando tu nodo
Una vez que tenga su equipo en la mano, debe instalar el software AREDN®, configurar sus ajustes y ponerlo en el aire.

La instalación y configuración del firmware AREDN® está bien cubierta en los documentos de AREDN en línea en : https://arednmesh.readthedocs.io/en/latest/
(Consulte Instalación de firmware de AREDN y la configuración básica de la radio/antena).

Direccionando o Apuntando la antena:

Tenga en cuenta que cuanto mayor sea la ganancia, más estrecho será el ancho del haz y más complicado será apuntar estos platos con precisión.

Afortunadamente, algunas herramientas de direccionamiento han sido recientemente agregadas al firmware AREDN® lo que ayuda enormemente a instalar el plato en la dirección correcta (y elevación; su ancho de haz vertical es tan estrecho como su ancho de haz horizontal).

En el área Gráficos, verá un gráfico SNR en tiempo real. A la izquierda está el sintonizador audible. Seleccione el dispositivo al que está apuntando en el menú desplegable etiquetado como «Seleccionar Dispositivo». (Figura 0 )
Nota: al apuntar, gire el plato lentamente, ya que los indicadores (visuales y audibles) toman cierto tiempo en actualizar.

Figura 0 : Ejemplo del Sintonizador con audio para apuntar bien su antena.




Figura 3: Integración de un Mikrotik hAP AC Lite en la Estación de la red MESH


Toda esta información y mucha, mucha más está disponible en
el sitio web de AREDN: arednmesh.org

Apéndice A

Algunos mapas de red en malla disponibles en Internet


Apéndice B

Herramientas de cobertura

heywhatsthat.com : fácil de usar
https://ispdesign.ui.com/#/ptp – fácil a moderado
https://www.scadacore.com/tools/rf-path/rf-line-of-sight/ – fácil
• Radio Móvil – complejo
http://www.ve2dbe.com/english1.html

Herramienta Zona de Fresnel

https://radiofresnel.com

La zona de Fresnel es cuánto se «expande» su enlace de radio entre
origen y destino. Si algo incide en la zona de Fresnel, su señal podría degradarse. Esta herramienta calcula la zona para tu caso.

Version 19 5/10/2022 – Orv Beach W6BI – orv.beach@gmail.com . Schematics by Glenn, N1ZKW
