Introducción a satélites de radio aficionado

Introducción:

Durante la historia, se han desplazado más de 80 satélites de radio aficionados. El primer satélite fue lanzado el 12 de Diciembre de 1961, dándosele el nombre de OSCAR-1, donde el acrónimo OSCAR quiere decir Orbiting Satellite Carrying Amateur Radio o traducido al Español como Satélite en Órbita Cargando Radio de Experimentación. Varios grupos privados de radio experimentadores universidades, y en algunos casos gobiernos a nivel mundial contribuyen su tiempo, expertise, y recursos monetarios para producir y poner en órbita estos satélites.

Catching Satellites on Ham Radio | Antenas, Antenas para tv y ...


La mayoría de estos satélites son pequeños, de formas cubicas, rectangulares, o semi cilíndricas que varían en dimensiones de 30 cms a varios metros cúbicos y pesando en rango aproximado de 10 a 150Kg, siendo el cubo, o cubesat el standard moderno de construcción de estos nano satélites. La mayoría de los satélites de radio experimentación andan en orbitas LEO, Low Earth Orbit o de Órbita terrestre baja, viajando en sus orbitas alrededor de la tierra a distancias que varían en altitudes entre las 250 a 450 millas o 400 a 724 kilometros del nivel medio del mar aproximadamente.


Los transmisores y receptores en estos satélites operan en tres formatos generales, estos siendo beacon o radio faro, repetidora, y transponder (transpondedor). El formato beacon o faro es cuando el satélite solo transmite su señal a la tierra, siendo el contenido de la transmisión el nombre designado del satélite y un pequeño mensaje de bienvenida. Esta transmisión puede ser en modo de voz, cw, o digital como el psk31 o similar.

Los satélites que operan como repetidoras actúan muy similar a las repetidoras que utilizamos en la tierra, con la diferencia que estos reciben en una banda y transmiten en otra. Las bandas más utilizadas por los satélites con repetidora son la de dos metros y 70 centímetros y algunos con la banda adicional de 23 cms. Cabe mencionar que estos satélites solo soportan un usuario a la vez, o sea, solo pueden recibir y retrasmitir una señal de manera muy similar a las repetidoras terrestres que utilizamos normalmente. Estos satélites utilizan en modo FM y pueden ser trabajados con poca potencia e inclusive con un radio transmisor/ receptor manual (hand held) y una antena sencilla con buena ganancia, estos satélites son los que estaremos explorando en este segmento de nuestro tema de la net.
El tercer formato utilizado es el de transponder o transpondedor. Estos satélites cuentan con un ancho de banda mayor que los de repetidora FM lo cual les permite recibir múltiples transmisiones simultáneamente y retransmitirlas, así permitiendo que se hagan múltiples comunicados por diversas estaciones a la vez. Estos satélites también reciben en una banda y retransmiten en otra como lo hacen los de tipo repetidora, con la diferencia que estos manejan SSB o banda lateral como su modo normal de transmisión y recepción.

Satélites Repetidora FM:

Como se mencionó anteriormente, estos satélites son los más fáciles de utilizar y se prestan muy bien para iniciar en esta disciplina. Es necesario contar con lo siguiente para poder utilizarlos:

  1. Un radio transmisor portátil doble banda UHF/VHF con modo FM de 3 a 5 watts de potencia en transmisión.

Alternativamente también se pueden utilizar un radio transmisor VHF o UHF y un receptor con las mismas características.

  1. Aunque se puede utilizar la antena del radio transmisor portátil, para mejores resultados se recomienda el uso de una antena yaggi portátil como los tipos arrow II o Elk. También existen otros tipos que se pueden fabricar.
  2. Planeación: es necesario conocer la hora precisa en la que el o los satélites a trabajar van a pasar sobre el punto de donde queremos transmitir y recibir al satélite. Para esto debemos de conocer el Grid Square o designador cuadricular (cuadrante) de la ubicación, ya que este dato forma parte del QSO y/o el llamado CQ que hagamos al satélite. Esta información se puede obtener en la página https://www.amsat.org/
  3. Al trabajar estos satélites tenemos que tener muy presente que el tiempo de paso del satélite varía entre 5 a 14 minutos máximo, y también considerar que es muy posible que haya varias estaciones contactando el satélite para hacer el QSO, por esta razón, la transmisión debe de ser muy corta dando solo nuestros indicativos en modo fonético y el cuadrante de nuestra ubicación, por ejemplo Kilo Golf Cinco India Papa Alfa / Delta Mike 61 y esperar la respuesta de alguna estación, la estación remota responderá con nuestro indicativo, seguido por el suyo y su cuadrante de ubicación, a lo que responderemos el cuadrante de la ubicación de la estación que contesto el llamada seguido por QSO 73’s… esto termina con nuestro QSO. Es muy importante apuntar el indicativo de la estación con la que hicimos el QSO, el cuadrante, la hora exacta en tiempo coordinado universal en hora y minuto y la frecuencia TX (Uplink) exacta en la que se hizo el QSO, esto para documentar y confirmar el comunicado en la bitácora.
  4. Satélites FM disponibles:
    SO-50 Saudisat-1C o Saudí Oscar 50:
    Frecuencias: Uplink (TX) (la estación terrestre transmite en esta frecuencia) 145.8500 MHz FM, PL 67.0
    Hz CTCSS (74.4 Hz para activar el timer de 10 minutos) Downlink (RX) 436.795 MHz FM (la estación
    terrestre recibe en esta frecuencia)
    AO-85 (Fox-1A)
    Frecuencias: Uplink (TX) 435.170 MHz FM PL 67.0 Hz CTCSS Downlink (RX) 145.980 MHz FM
    AO-91 (Fox -1B)
    Frecuencias: Uplink (TX) 435.250 MHz FM PL 67.0 Hz CTCSS Downlink (RX) 145.960 MHz FM
    AO-92 (Fox-1D)
    Frecuencias: Uplink (TX) 435.340 FM PL 67.0 Hz. CTCSS Downlink (RX) 145.880 FM
    Estos son los satélites FM que he encontrado más activos la mayoría del tiempo y los cuales recomiendo
    para empezar. A continuación incluyo en este artículo algunas ligas de páginas web y de Youtube que
    les pueden ser útiles para empezar esta disciplina de nuestro querido pasatiempo:
    Ligas sugeridas de páginas Web:
    https://www.amsat.org/
    https://www.youtube.com/watch?v=0C4IY0uZoDI

https://www.youtube.com/watch?v=y6OnyeNkfRQ
http://www.ka7fvv.net/
https://www.youtube.com/watch?v=4sODDuXNZ-k
Sugiero también que bajen los siguientes documentos de apoyo:
La siguiente liga requiere que tengan Google Earth instalado. Activen el programa de Google Earth,
bajen el archivo de la liga, y al ejecutarlo van a ver la trayectoria del satélite en mapa y escuchar el audio
de los comunicados.

https://www.dropbox.com/s/xqxyzd1drue4yer/SO-
5011_5_2016%2015_02%20QSO%20WITH%20K8YSE.kmz?dl=0

Espero que este material les sea de utilidad y les sirva como introducción para trabajar los satélites de
radio experimentación.
73
Juan M. Polanco
KG5IPA

Antena:

$4.00 Ham Radio Satellite Antenna
$4.00 Ham Radio Satellite Antenna



$4.00 Ham Radio Satellite Antenna
 La antena satelital de radioaficionado de $ 4,00 ¡
Sencilla, económica y muy divertida! Aquí hay una antena casera fácil de hacer que puede llevarlo a los satélites de trabajo aéreo o construirse para usar como una antena portátil de mano para extender el alcance de su HT.Es una antena yagi de doble banda de 2 m / 70 cm hecha con materiales comunes y cuesta muy poco fabricarla. Además, la antena se alimenta con un solo cable coaxial y no utiliza un duplexor.Durante muchas décadas, los radioaficionados han construido antenas con madera y alambre y han tenido un gran éxito utilizando sus creaciones caseras. Esta antena fue construida con la misma tradición y me complace decir que hice mi primer contacto por satélite usando una antena de este tipo.Para hacer esta antena, solo necesitaba comprar un par de artículos. Todo lo demás lo tenía a mano. Tuve que comprar la madera para la pluma, dos tornillos de máquina de 1-1 / 4 “de largo (aunque compré 4 en total) y un paquete de tuercas de alambre pequeñas para colocar en los extremos de los elementos solo por un poco de seguridad. Ya tenía los tornillos, el cable coaxial y los conectores. Gasté menos de $ 4.00 para hacer esta antena. ¡He sacado el valor de mi dinero y he disfrutado muchísimo usándola! Construcción y materiales

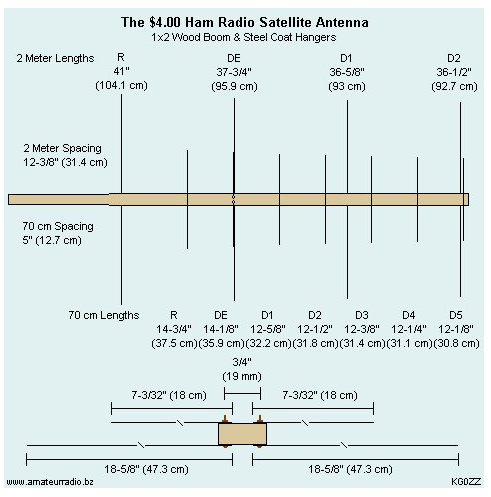

La antena está hecha con un listón de enrasar de pino / abeto de 1×2 para usar como brazo y perchas de acero para elementos de antena. Usé dos tornillos de moldura para sujetar cada elemento parásito en su lugar y tornillos de máquina de acero inoxidable n. ° 6 con hardware correspondiente para los elementos impulsados.Aunque las dimensiones que se muestran en el diagrama son para usar con perchas de acero, puede experimentar con otros materiales como varillas de soldadura, varillas de acero inoxidable, etc.El primer paso fue marcar el brazo de los elementos con una cinta métrica y una escuadra de carpintero. Un poco de planificación anticipada en el papel me permitió dejar espacio para un director de 70 cm adicional justo después del último director de 2 metros.Al comenzar desde cero, comencé marcando los elementos de 2 metros en la tira de enrasado más recta de 1 x 2 x 8 ‘de largo que pude encontrar en el depósito de madera. Un espaciado igual de 12-3 / 8 “es lo que utilicé para la banda de 2 metros para poder agregar un director adicional para darle a la antena un poco de ganancia adicional sobre un yagi de tres elementos y aún así tener una antena bastante corta. Haga que la longitud de la antena yagi de 2 metros sea un poco más de tres pies de largo sin incluir el mango.Al principio marqué cinco elementos de 2 metros en el brazo en lugar de cuatro, pero después de pensarlo decidí que la marca adicional era un buen lugar para cortar el brazo. Esto hizo que la pluma de madera tuviera una longitud de 128,9 cm (50-3 / 4 “).Partiendo del extremo director del brazo, marque el brazo de la siguiente manera. Una marca a 1-1 / 4 “, 13-5 / 8”, 26 “, 38-3 / 8” y 50-3 / 4 “(3,2 cm, 34,6 cm, 66 cm, 97,5 cm y 128,9 cm) .Utilice una escuadra de carpintero y marque una línea recta a través del brazo en cada marca. Esto también ayudará a cuadrar los elementos del perchero. Corte la pluma en la marca de 50-3 / 4 “(128,9 cm).También a lo largo de cada línea, marque el centro de la pluma. Hacer esto simplificará la adición de elementos.Dé la vuelta al tablero y, nuevamente, comenzando por el extremo director del brazo, marque los elementos de 70 cm de la siguiente manera. Una marca a 1 “, 6”, 11 “, 16”, 21 “, 26” y 31 “(2,5 cm, 15,2 cm, 27,9 cm, 40,6 cm, 53,3 cm, 66 cm y 78,7 cm). Después de usar el cuadrado para marcar una línea a través del tablero, marque el centro de la pluma a lo largo de cada línea.El siguiente paso en la preparación de la pluma es marcar los dos orificios para el punto de alimentación. El punto de alimentación está ubicado en la marca de 66 cm (26 “) en la pluma. Desde la marca central de la pluma, mida 9,5 mm (3/8”) en ambas direcciones y marque para perforar dos orificios. El espacio entre las dos marcas debe terminar siendo de 3/4 “(19 mm) de distancia. Si está usando hardware # 6, perfore dos orificios de 9/64” a través del brazo para sujetar los elementos dipolo.
 Instrucciones en video
Vea el video a continuación para aprender cómo hacer esta antena.
Una vez que se marca la pluma y se perforan los orificios, se puede dar forma al mango. Al final del mango, recorte un poco de madera de los bordes y / o use un poco de papel de lija para alisar y formar un buen mango. Usar papel de lija de grano 80 hará que esto sea más fácil.Habrá que enderezar cuatro perchas para hacer los elementos de 2 metros. Si no desea enderezar todas las perchas para hacer los elementos de 70 cm, necesitará al menos siete perchas más. Enderece las perchas y córtelas al tamaño que se muestra en el diagrama.Después de cortar los directores y reflectores utilice un rotulador y marque el centro de cada elemento.Corte el alambre de la percha para los elementos impulsados ​​un par de pulgadas más de lo necesario. Doble un lazo en un extremo del alambre de la percha lo suficientemente grande como para envolver el tornillo de máquina. Luego, midiendo desde el final del bucle hasta el final del elemento, corte la mitad del dipolo a la longitud que se muestra en el diagrama. Después de hacer las cuatro mitades del dipolo, use papel de lija o una lima para quitar cualquier revestimiento de esmalte o vinilo de los extremos de los elementos del perchero donde los cables están unidos a las dos mitades de los elementos del dipolo. No es necesario quitar el revestimiento de esmalte de los elementos parásitos.Los elementos dipolares se montan en la pluma utilizando herrajes de acero inoxidable n. ° 6. Primero se coloca una arandela plana en un tornillo de máquina # 6 x 32 x 1-1 / 4 “. Luego se coloca en el elemento de 2 metros, luego se coloca el conjunto a través del orificio en la pluma. En el lado opuesto el elemento de 70 cm se coloca sobre el tornillo de la máquina, luego la conexión del cable coaxial, seguido de una arandela plana, una arandela de seguridad partida y una tuerca.Si no puede hacer que los conductores del cable coaxial se estiren directamente a través del punto de alimentación, utilice la longitud más corta posible. Los cables se pueden conectar usando conectores engarzados en anillo o enrollando los cables coaxiales directamente alrededor de los tornillos para metales entre dos arandelas planas.Para montar los reflectores y directores en el brazo, utilicé unos tornillos de embellecedor autorroscantes de 3/4 “de largo. En su lugar, puede utilizar cualquier tornillo con cabeza grande o un tornillo con arandela plana.Alinee la marca central de los elementos parásitos con las marcas centrales del brazo y luego sujete cada elemento con dos tornillos. Puede perforar previamente dos orificios parciales de 1/8 “de la línea en el brazo para los tornillos que sujetan los elementos al brazo.Agregue una tuerca de plástico para cables (enrosque el conector del cable) a cada extremo de todos los elementos.El cable coaxial alimenta los elementos impulsados ​​por dipolo en un ángulo de 90 grados. El cable se pasa a lo largo de la pluma y se lleva de vuelta por el reflector de 2 metros y luego se asegura con una brida de plástico o cinta de vinilo. La antena no funcionará correctamente si se permite que el cable cuelgue cerca de cualquiera de los elementos. Sintonización de la antena
Si la antena está construida como se muestra, entonces no debería necesitar mucha sintonización, si es que hay alguna. La sintonización es, por supuesto, ajustando las longitudes de los elementos dipolo haciéndolos más cortos o más largos según sea necesario. Verifique la antena al aire libre con un medidor o analizador de ROE. Si nota un gran problema, lo más probable es que sea la conexión en el punto de alimentación de la antena o posiblemente el conector UHF (conector PL-259 o BNC).
Lista de partes
1 de cada listón de enrasar de pino / abeto de 1 x 2 x 8 ‘.

8 a 11 perchas de acero de cada uno.

18 cada uno Tornillos con cabeza redonda grande (o tornillos y arandelas planas).

Paquete de 25 tuercas para alambre de plástico

2 tornillos de máquina de acero inoxidable # 6 x 32 x 1-1 / 4 “de cada uno.

2 tuercas de acero inoxidable n. ° 6 cada una.

2 arandelas de seguridad divididas de acero inoxidable n.º 6 cada una.

4 arandelas planas de acero inoxidable n. ° 6 cada una.

2 de cada # 6 Engarce en conectores de anillo.

Cable coaxial de 4 a 12 pies y 50 ohmios con conector UHF o BNC.

¡Seguridad primero!
Tenga cuidado y tenga en cuenta las reglas de seguridad de sentido común al instalar una antena. Nunca instale antenas cerca de líneas eléctricas o en cualquier lugar que coloque a personas o mascotas dentro del patrón de radiación de campo cercano de una antena. Todos los usuarios entienden y aceptan que el propietario de este sitio web no es responsable de accidentes u otros percances que puedan haber sido causados ​​directa o indirectamente como resultado de la información publicada en este sitio web y / o en cualquiera de las presentaciones de video.
