Antena OSJ dual banda VHF / UHF con un solo cable

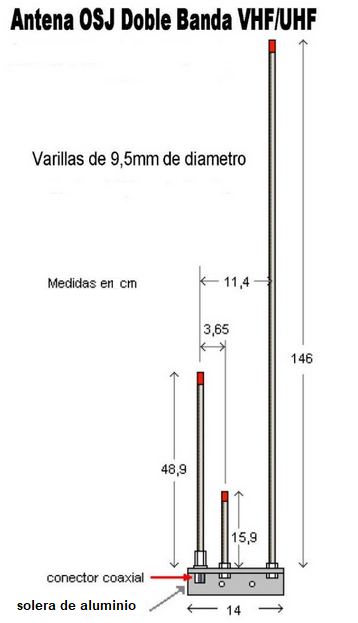

Antena OSJ para VHF y UHF con un solo cable:


Esta es una antena muy simple de construir.

Liga con detalles precisos de construcción:  http://w8usa.org/wordpress/wp-content/uploads/2014/02/Aluminum_J-Pole_Build.pdf

La foto siguiente es una realización de la Dual Band OSJ montada por PY4BL y usada por él con éxito en QSOs vía satélites AO51, SO50, ISS, VO52 y FO29:

Esta antena consiste en combinar dos J en uno solo, de modo que el elemento más pequeño de VHF J es el elemento más grande de la UHF J. Dado que la UHF relación / VHF = 3 frecuencias, y la longitud del elemento más grande de J es 1/2 + 1/4 = 3/4 de onda y por lo tanto, tres veces mayor que el otro elemento que forman el J de la antena, la el mismo elemento (el medio en el caso) sirve tanto para VHF y UHF. En VHF, el elemento más grande es 3 veces mayor que el elemento medio y forma una antena para VHF J. En UHF, elemento media es 3 veces mayor que el elemento más pequeño, y J forman conjuntamente una antena de UHF.

Dos de las varillas, la más grande y la más pequeña, se conectan directamente a una esquina de aluminio que se puede fijar directamente al mástil. Esta cantonera sirve de conductor entre estas dos varillas y el blindaje (tierra) del cable coaxial.

La varilla media se conecta en el punto central (vivo) del conector coaxial especial (Part Number J14605 en el sitio de Arrow antennas), cuyo blindaje se conecta (atornillado) a la esquina. Esta varilla media se queda perfectamente aislada de la solera de soporte. La figura siguiente muestra dos conectores vistos por los dos extremos, donde aparece el detalle de la tuerca larga con rosca interna de 3/8 de pulgada, (usada en lugar del terminal de soldadura en conectores UHF SO-239 comunes), donde se atornilla el elemento por medio de una rosca hecha a su extremo:

En VHF el elemento menor no participa de la antena, así como en UHF es el elemento mayor que no participa. De hecho, causan una distorsión leve (e insignificante) en el diagrama de radiación (ver más abajo), que es similar a la de un dipolo de media onda vertical, o omnidireccional en el plano horizontal.

Esta distorsión en el plano vertical es hasta benéfica, pues elimina el nulo en el cenit, lo que es favorable para operación vía satélites. En cada banda, la antena se comporta como un dipolo de media onda, alimentado por la punta, a través de una línea (stub) de un cuarto de onda. Vea el principio de funcionamiento abajo:

Resultado de imagen para osj antenna

Estructura de aluminio J-Pole

John Kotecki (KD8PVS)
Jason Kotecki (KD8UCP)

La idea original vino de la flecha.
Antena abierta talón J-Pole que se hace
y vendido por Allen Lowe (NoIMW) por $ 39.

http://www.arrowantennas.com/osj/j-
pole.html

El diseño de la antena parecía tan simple que
Pensamos que podríamos hacerlo nosotros mismos para
Menos si solo tuviéramos todas las dimensiones.
El principio

Búsqueda de Google

• La información original de Allen en esta antena se puede encontrar

Aquí: http://www.rberger.com/radio/Dual_band_J-Pole/J-
Pole_construction_plans_for_the_model.htm

Sin embargo, los diagramas no incluyen todos los elementos necesarios.
dimensiones. Muestra las longitudes pero no el espaciado de la
elementos.

• Una nueva búsqueda me llevó al blog de Jeffrey Bail (NT1K).

En una de sus publicaciones de blog, http://nt1k.com/blog/2011/open-
stub-j-pole-project-completed-many-times, Jeff tuvo el

La misma idea que hicimos nosotros. Decide volver a dibujar los planos y él.
Proporcionó todas las dimensiones necesarias. Esto lo hizo todo para
Fácil para nosotros construir las antenas.

Materiales

• Buscamos la varilla de aluminio sólido de algunas fuentes en línea, pero para
la longitud necesaria el costo de envío casi duplicó el precio. Decidimos
probar con un proveedor local de metales para que podamos evitar el costo de envío. Nosotros
compró todas las piezas de aluminio de:
Hierro central y acero
1730 Alpine Ave NW, Grand Rapids, MI 49504
(616) 363-4013

• Una antena requiere alrededor de 7 pies de la barra de aluminio de 3/8 ”. Una pieza de 12 ‘
solo $ 6 de Central Iron and Steel, que es suficiente para casi hacer
Dos antenas pero nos dieron mucho margen de error.
• Compramos un ángulo de aluminio de 12 “1.5” x1.5 “x3 / 16” por aproximadamente $ 5, que fue
suficiente para dos antenas.
• Queríamos un nuevo mástil, así que también compramos un tubo de aluminio de 12 ‘1.25 “para
$ 20.

Piezas y piezas

• Primero necesitamos el adaptador de antena para conectar el cable coaxial.
El adaptador está disponible en Radio Shack por $ 10 cada uno.
http://www.radioshack.com/product/index.jsp?productId=2062083
• Con el fin de ahorrar dinero, pudimos obtener dos por $ 10 de descuento en
eBay.

http://stores.ebay.com/TINT-N-
ELECTRONICS / _i.html? _Nkw = FireStik + lot + studs

• Jeff compra sus tapas de plástico de McMaster Carr. Los miramos pero
El envío sería más que el costo de las piezas. Así que una vez más nos volvimos
a eBay. Encontramos una subasta que nos dio 10 topes por menos de $ 5 que
Incluido el envío (http://www.ebay.com/itm/150993297889).
Solo necesitábamos 6 caps así que nuevamente teníamos extras.

Esta imagen muestra que la base de la antena está montada al ras del mástil. Esto es
importante porque si el mástil se extiende por encima del plano de tierra de la antena afectará el rendimiento de
la antena

Ligas para un video de la contrucción de la antena y de la página original:

https://mail.google.com/mail/u/0/#inbox/FMfcgxvzLNVKDBbRzfRjJxWzZgGfJvjx?projector=1

https://nt1k.com/open-stub-j-pole-project-completed-many-times/

Consulte los diagramas de radiación en VHF y UHF, con la simulada MMANA :

Importante: como la ganancia de la antena es baja (3 dBi), conviene utilizar un cable coaxial de baja atenuación, como el RG213 por ejemplo.

Por PY4ZBZ

Mario

Amante de la radio.
