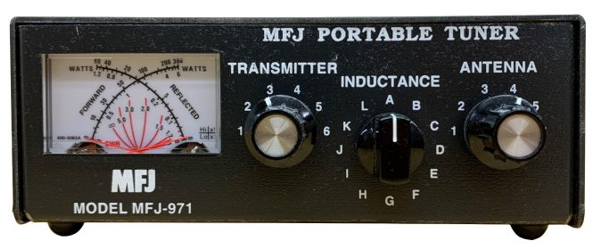

No hay un equipo en nuestra estación de radio más incomprendido o malinterpretado en el mundo de la radioafición que el Sintonizador de antenas / «ANTENNA TUNER».
De acuerdo con muchos colegas, estos aparatos son una parte indispensable de nuestras estaciones de radio y una especie de cura milagrosa para cualquiera que sea el sistema de antenas que tengamos instalado en nuestro shack.
Los mitos y rumores acerca del trabajo de los famosos “tuners” abundan; incluso hay quienes afirman categóricamente que un buen antena tuner puede transformar una escalera metálica o un carrito de supermercado en una antena funcional (… y lo dicen en serio).
Sin embargo la realidad es que NINGUN antena tuner (sin importar su precio, marca o calidad) realmente “ajusta” a ningún sistema radiante; mucho menos mejora nuestra eficiencia de transmisión.
La verdad es que su único y verdadero propósito consiste en ACOPLAR la conexión de 50 Ohm de nuestros radios contra una antena y su correspondiente coaxial (o cualquier otra línea de transmisión para los muy detallistas, previniendo y protegiendo de posibles danos a nuestros equipos si es que existen desbalances muy grande entre el radio y la antena.
O lo que es lo mismo; Mantienen a nuestros radios felices y contentos y evitan que se quemen cuando las antenas y nuestros radios están completamente desacoplados o con valores de impedancia exagerados.
Los antena tuners son herramientas muy apreciadas en varias aplicaciones y modos de operación, sobre todo en condiciones NO OPTIMAS como por ejemplo en instalaciones portátiles *(SOTAS/POTAS/Field days, campamentos, etcétera), o en instalaciones móviles con antenas que no son óptimas para las bandas de HF ….
Pero si realmente estamos buscando un buen Sistema de transmisión resonante y eficiente existen mejores alternativas que aplicarle el bendito tuner a cualquier alambre y pretender que podamos ser escuchados en todas partes.
La primera y mejor opción es construir/comprar/instalar una antena verdaderamente resonante y que se acople adecuadamente a las frecuencias en las que queremos operar.
Una antena resonante es un múltiplo de cuarto de onda a una frecuencia específica, y que puede ser fácilmente calculada si recordamos la teoría básica de operación de nuestros cursos de radioaficionado; sin embargo existen muchas fuentes de consulta y páginas de internet que harán ese trabajo por nosotros si queremos ahorrarnos el esfuerzo mental.
La forma más simple de fabricar una antena resonante y a bajo costo es echar mano a un dipolo, utilizando simplemente un poco de alambre, algunos aisladores y un poco de nuestro tiempo. Sin embargo existen en el mercado infinidad de antenas dipolo (y sus accesorios), e incluso podemos conseguir dipolos rotativos rígidos de varias marcas y fabricantes.
Coloque su antena en el aire y conecte un poco de coaxial de buena calidad, y si es necesario calibre la frecuencia exacta de resonancia que desea ajustando la longitud de los alambres, y recuerde que acortando la longitud se aumenta la frecuencia de resonancia, y alargando la longitud disminuye la frecuencia.
Y como recomendación, siempre corte sus dipolos un poco más largos de lo que indican sus cálculos iniciales, ya que siempre será más fácil recortar el excedente que agregarle un tramo si nos queda “corto”.
Si su casa esta escasa de espacio disponible, las antenas verticales pueden ser su solución. Además de ser buenas para los DX, básicamente por su bajo ángulo de radiación, existen multitud de diseños caseros y comerciales que nos permitirán trabajar en una o varias bandas, sin embargo recuerden que TODAS estas antenas siempre requieren de un buen sistema de tierras (aunque algunos opinen lo contrario).
Y finalmente existen otros tipos de antenas multielementos como las Yagi, Cobwebs, HexBeams, Cubicas, etcétera que son más propias para comunicados más “especializados” o cuando requerimos concentrar la energía de nuestras transmisiones hacia una área en particular.
Generalmente estos tipos de antenas son más eficientes en las bandas altas debido a el tamaño requerido para su construcción e instalación.
Conclusión:
Si nuestro sistema de antena está correctamente instalado y calibrado a la(s) frecuencias de operación correctas, sin importar el tipo de antena ni las condiciones físicas de operación, Podemos asegurar que la instalación de un antena tuner NO ES ESTRICTAMENTE necesario, aunque si es muy útil sobre todo si acostumbramos operar en diferentes frecuencias a lo largo de las bandas asignadas para nuestro hobby.
Saludos desde el norte de México !
73 de XE1UD
