Ayuda para el ajuste de inclinación de la SSTV
¿Tus imágenes están sesgadas?

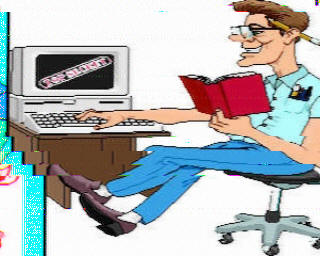

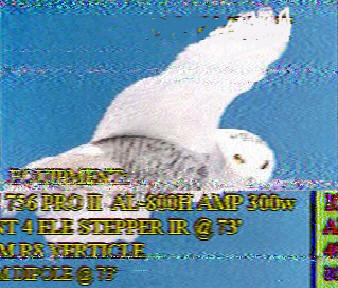

El tipo de inclinación, como el de las imágenes de arriba, no debe confundirse con errores de sincronización. Después se intentará explicar los errores de sincronización como el de las imágenes de abajo:
MMSSTV tiene una manera muy fresca y fácil de ajustar la frecuencia del cristal de la tarjeta de sonido o la inclinación. En algunos casos, los números de compensación se pueden utilizar en otras aplicaciones SSTV como ChromaPix.
Lo primero es lo primero.
Desactive todas y cada una de las funciones de inclinación automática. La función de inclinación automática funciona solo para recibir imágenes y no tendrá ningún efecto en las imágenes transmitidas. Es mejor no utilizar nunca la «Inclinación automática» ni ninguna función similar.
Primero ajuste la inclinación de las imágenes recibidas
- En la barra de menú en la parte superior de la ventana principal, seleccione «Opción» y luego «Configurar MMSSTV»
- Seleccione la pestaña «RX» y quite la marca de la opción «Inclinación automática»
- Seleccione la pestaña «Misc» y establezca el «Desplazamiento de TX» a cero (0.00) y haga clic en el botón «Aceptar». para guardar esa configuración.
- La mayor parte de la siguiente información está disponible en el archivo de ayuda de MMSSTV.
- Si desea calibrar su tarjeta de sonido con precisión, escuche la radio AM WWV . Estas estaciones se pueden encontrar en 5, 10 o 15 MHz. ( Es la que da la Hora Cordinada Universal constantemente)
- Vaya a «Opción» y luego «Configuración de MMSSTV»
- Seleccione la pestaña «Misc» y presione el botón «Adj» cerca de la parte inferior izquierda
- A continuación, puede seleccionar la pantalla completa para obtener la mejor resolución. La pantalla debe estar casi completamente negra para comenzar.
- Al hacer clic con el botón derecho en la pantalla en cualquier lugar cerca de la línea blanca, se colocará en verde para ayudar con la alineación.

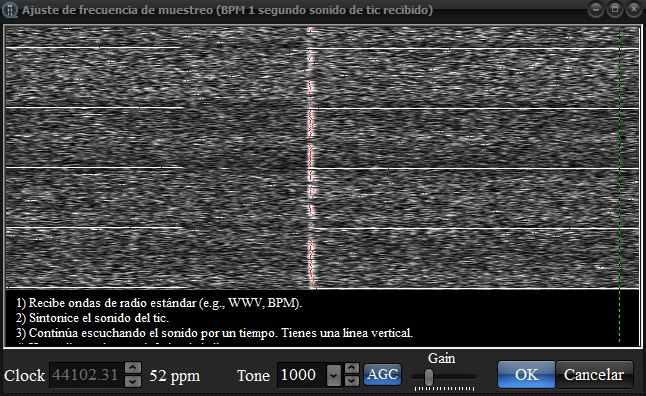

- Vea la pantalla de ejemplo con la línea blanca diagonal «inclinada».
- Ejemplo de línea recta a continuación.
- Debería recibir la señal WWV que dice «En el tono, horas, minutos, tiempo universal coordinado» durante un tiempo La pantalla completa le dará la resolución más alta. Esto llevará algunos minutos. Sea paciente.
- Debería comenzar a ver una línea blanca razonablemente recta, pero puede estar algo inclinada.
- Haga un solo clic en la parte inferior de la línea y luego nuevamente en la parte superior de la línea. ( al hacer el primer click abajo y mover el cursor hacia arriba vera que se arrastra una línea amarilla delgadita que nos sirve de referencia comparativa y hay que hacer click de nuevo arriba para tratar de empalmar ambas lineas lo mas perfectamente posible ) El cuadro de diálogo debería cerrarse y se establecerá un nuevo número de reloj. Es posible que deba repetir esta operación un par de veces para acostumbrarse.
- Si obtiene una línea con mucha inclinación, es posible que deba realizar este procedimiento varias veces. Entre mas larga sea la línea, desde abajo hasta arriba, le dará la mayor precisión y mas vertical le irá quedando cada vez. Sea muy paciente. Tómese su tiempo hasta que poco a poco lo vaya logrando (los puntos más separados entre sí obtendrán la mayor precisión) El cuadro de diálogo de pantalla completa con una línea de longitud completa desde la parte superior de su monitor hasta la parte inferior le dará los mejores resultados.
- Haga clic derecho en la pantalla para colocar el verde cerca de la línea blanca para verificar la alineación vertical para obtener mejores resultados.
- Una vez que la línea esté lo más vertical posible, habrá corregido la frecuencia del cristal de la tarjeta de sonido. Su cristal de recepción ahora está corregido. Nota: Solo en la Recepción y en la mayoría de los casos de transmisión, también. No deberá necesitar volver a cambiar este número mientras use esta computadora o tarjeta de sonido. 🙂
Ajuste de la inclinación para transmitir imágenes
- En la mayoría de los casos, después de ajustar la inclinación de recepción, las imágenes transmitidas serán buenas. En la mayoría de los casos esto será cierto. La mayoría de las tarjetas de sonido utilizan uno o el mismo cristal tanto para la entrada de datos como para la salida de datos; sin embargo, hay tarjetas de sonido que utilizan cristales separados para la entrada de datos y luego para la salida de datos.
- Para ajustar la inclinación transmitida, solo cambiará el «desplazamiento de TX» que se muestra a continuación. No ajuste el «Reloj» de recepción. su recepción es buena ahora en este punto.
- Puede comprobar el desplazamiento de TX en algunas de las distintas paginas de recepcion de imagenes de SSTV, pero tenga cuidado, algunas «cams» SSTV están usando «Auto slant» y esto no le ayudará. La «inclinación automática» de todas las recepciones de SSTV deberían estar desactivadas para ayudar a publicar la realidad, en estas paginas de SSTV, si te escuchan.
- A veces puede ser más fácil encontrar un amigo SSTV en el aire y pedirle que lo ayude con la compensación de TX. La mayoría de los radioaficionados que usan MMSSTV podrán darte el número exacto para poner en tu desplazamiento TX, después de recibir su imagen, si es necesario.
Espero que esta información les sirva para enderezar esas imágenes inclinadas que tratamos de evitar.
Un saludo, muchos QSO en SSTV y 73 !
Mario
