El ABC de las fuentes de alimentación del radio aficionado.

La radio afición puede ser una excelente manera de pasar su tiempo y sewrvir en emergencias. De hecho, actualmente hay alrededor de tres millonesde radio aficionados en todo el mundo. Con una radio amateur ( de radio aficionado ), puede charlar con extraños o simplemente escuchar la conversación. También puede utilizar estos radios para aplicaciones más prácticas. Por ejemplo, en caso de un desastre nacional importante, el gobierno puede pedir ayuda a los radioaficionados. Por supuesto, si desea utilizar una radio, necesitará una buena fuente de alimentación. Entonces, ¿cómo saber cuál es el mejor?

Aquí, veremos tres fuentes de alimentación de radio aficionados diferentes. Una vez que hayamos repasado todas sus características, resumiremos y emitiremos un veredicto final. ¡Empecemos!

Conceptos básicos de la fuente de alimentación del radio amateur

Si ya es un experto en radio afición, puede omitir esta sección. Pero si está construyendo su primer sistema de radio, probablemente necesite saber algunas cosas sobre cómo funcionan. Para empezar, todos los sistemas de radio HAM funcionan con una potencia de 13,8 voltios. Sin embargo, el amperaje varía ampliamente entre diferentes sistemas. Cuanto mayor sea el amperaje, más potente será su señal. Si está usando un receptor de mano pequeño, puede usar la batería incorporada. Y si no desea usar la batería, puede comprar una fuente de alimentación pequeña y económica, unos 3 amperios serán más que suficientes para la mayoría de los receptores portátiles.

Pero si utiliza un transceptor más grande, necesitará mucha más energía. Tenga en cuenta que algunos transceptores vienen con una fuente de alimentación, pero la mayoría no. Verifique las especificaciones cuidadosamente para saber lo que necesita. Si hay una fuente de alimentación incluida, ¡genial! Si no es así, tendrá que comprarla. Normalmente, para un sistema más potente, necesitará un mínimo de 20 amperios para obtener el máximo rendimiento. Este es el tipo de fuente de alimentación que veremos hoy.

Best Ham Radio Power Supply: BEST-PRICED Models Radios

Cuando vaya de compras, esté atento a las especificaciones de la fuente de alimentación. Hay dos formas diferentes de medir la corriente. El primero es su corriente continua. Esta es la cantidad de energía que pueden producir de forma constante, indefinidamente. El segundo es su corriente intermitente (ICS). Ésta es la cantidad de energía que pueden emitir en ráfagas cortas. Algunos fabricantes menos escrupulosos pondrán la corriente intermitente en letras grandes y en negrita en su publicidad. Si no está prestando atención, es posible que esa fuente de alimentación de “25 amperios” solo produzca 10 o 15 amperios de corriente continua.

Una cosa de la que no debe preocuparse es tener demasiada corriente. La corriente eléctrica no se expulsa de una fuente de alimentación. Es decir que es el radio el que la drena. Como resultado, no hay forma de dañar su dispositivo mediante el uso de una fuente de alimentación con especificaciones excesivas de Amperios. Ahora bien, puede parecer una tontería gastar mucho dinero en alimentar un pequeño transceptor de mano. Pero si está buscando actualizar su kit con el tiempo, en realidad puede tener mucho sentido. De lo contrario, terminará gastando dinero a largo plazo. Tenga esto en cuenta cuando tome su decisión de compra. ( No matar moscas a cañonazos )

También hay un par de formas diferentes de alimentar su radio. Cuando uno imagina a un operador de radio, probablemente lo imagina sentado en un escritorio en su cuartito de radio. Para una instalación muy grande, esto es necesario. Pero también puede instalar una radio en su automóvil, camión, etc. En este caso, en lugar de una fuente de alimentación de C.A. ( Corriente Alterna ) de 120 voltios, querrá una fuente de alimentación de C.C. ( Coriente Continua) de 13.8 voltios. Estos serán compatibles con el sistema de energía de su vehículo.

Finalmente, hay dos tipos diferentes de fuente de alimentación. El primero es un diseño lineal. Este tipo de fuente de alimentación utiliza un transformador incorporado para convertir la energía de 120 voltios C.A. en 13,8 voltios C.C. Estas fuentes de alimentación tienden a ser pesadas y voluminosas, porque el transformador es pesado.

PS101

Afortunadamente, hay otra forma de transformar tu electricidad.

Una fuente de alimentación de tipo conmutable es tu alternativa en lugar de una de tipo lineal. Este tipo de fuente de alimentación convierte la energía en C.C. de alto voltaje. Esta corriente de alto voltaje luego se enruta a través de un oscilador que la enciende y apaga rápidamente. Esta corriente pulsante se puede convertir a 13.8 voltios C.C. sin la necesidad de un transformador pesado.

SUPERNIGHT DC 12V 30A 360W Universal Regulated Switching Power Supply for  3D Printer , ham Radio Transceiver , Car Subwoofer amp Audio Amplifier , RC  LiPo Chargers and LED Strips : Amazon.com.mx: Electrónicos

Las fuentes de alimentación conmutadas no solo son más ligeras que las fuentes de alimentación lineales, sino que también son más baratas. Sin embargo, tenga en cuenta que las fuentes de alimentación de tipo conmutación pueden producir interferencias de radiofrecuencia (RFI). Cuando compre, asegúrese de revisar las especificaciones para asegurarse de que la fuente de alimentación sea de bajo RFI.

Afianzando:

Es posible que algunos radioaficionados, especialmente aquellos que son nuevos en el pasatiempo, ni siquiera sepan que hay dos tipos principales de fuentes de alimentación. Cuando necesite una fuente de alimentación, simplemente acceda a Internet, elija la que se adapte a sus necesidades y presupuesto, y haga clic. Nadie piensa realmente en lo que sucede en las entrañas de una fuente de alimentación. El jugo es jugo, ¿verdad?
Existen grandes diferencias entre las fuentes de alimentación lineales y de conmutación, incluso si el producto final es el mismo. fuente de alimentación lineal frente a conmutada

La vieja escuela representada por la fuente de alimentación lineal frente a la nueva escuela representada por la fuente conmutada

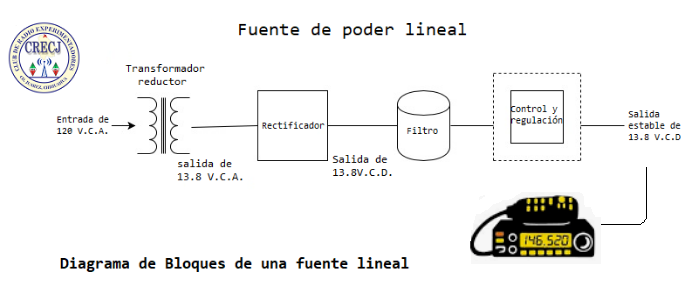

Las fuentes de alimentación lineales son uno de los grandes más antiguos de la radioafición. Han existido tanto tiempo como la radio misma. El principio de funcionamiento es bastante sencillo. El voltaje de CA del hogar se alimenta a un transformador y se reduce a 12-15 voltios. La CA de bajo voltaje pasa por un rectificador que la cambia a CC. Esa CC sin procesar todavía tiene algo de CA residual, por lo que debe limpiarse. Para resolver ese problema, la energía pasa a través de un capacitor para filtrar cualquier “rizado” de CA sobrante. Después de eso, estará listo para su radio.

En los primeros días de la radio, los rectificadores eran una serie de tubos de vacío que consumían  mucha  energía. Los modelos posteriores tenían diodos de estado sólido, que eran mucho más pequeños y eficientes. Hoy en día, todavía se utilizan diodos, pero los fabricantes utilizan componentes con varios diodos montados en un paquete rectificador integrado (estos dispositivos a veces se denominan «puentes»). El siguiente diagrama muestra las partes básicas de una fuente de alimentación lineal. Algunas fuentes de alimentación lineales de mejor calidad tienen circuitos de regulación y control adicionales, así como estranguladores para el filtrado. También verá fuentes de alimentación lineales con salidas variables, salidas múltiples, medidores integrados y otros útiles complementos. Independientemente de las “campanas y silbidos”, todas las fuentes de alimentación lineales realizan la misma función básica.

Las fuentes de alimentación lineales usadas son muy fáciles de encontrar porque han existido durante tanto tiempo. Todavía hay nuevos modelos disponibles, pero normalmente costarán más que las fuentes de alimentación conmutadas equivalentes, y también son grandes y pesados. Una fuente de alimentación lineal puede ser una buena opción si tiene una estación fija donde el espacio / peso no es una gran preocupación o si desea reducir la interferencia de RF.

Fuente de alimentación lineal frente a conmutada

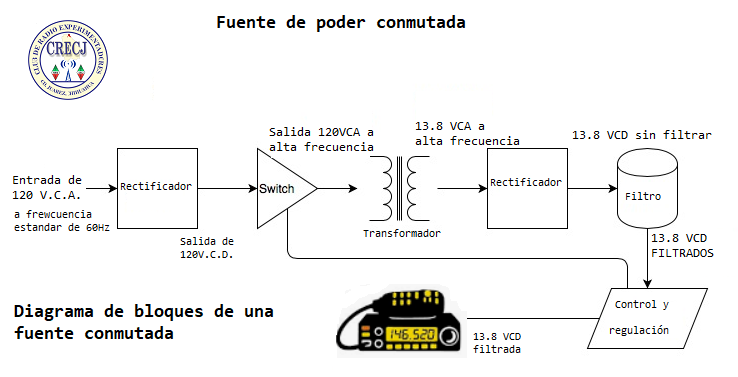

Las fuentes de alimentación conmutadas son relativamente nuevas en la radioafición. En una fuente de alimentación conmutada, la entrada de CA se convierte inmediatamente en CC, pero no se reduce a un voltaje más bajo de inmediato. La CC de alto voltaje se alimenta a un transistor de conmutación. El interruptor pulsa o “enciende y apaga” la CC a una frecuencia muy alta, convirtiéndola efectivamente en CA nuevamente. Si bien la CA en su casa es de 60 Hz, el interruptor cambia mucho más rápido, generalmente entre 30 kHz y 150 kHz. Después de eso, es básicamente una fuente de alimentación lineal tradicional: la CA de alta frecuencia pasa por un transformador para convertirse en CA de bajo voltaje, luego se rectifica, filtra y envía a su radio.

La pregunta obvia es, ¿por qué molestarse en pasar dos veces por el proceso de conversión AC-DC? Hay una respuesta de una palabra: Física. El voltaje de alta frecuencia que sale del interruptor requiere un transformador mucho más pequeño. Esta es la razón por la que las fuentes de alimentación conmutadas son menos costosas, más eficientes, más pequeñas y más livianas que las anteriores. Y al igual que las fuentes de alimentación lineales de la vieja escuela, también pueden incluir funciones adicionales. En el lado negativo, las fuentes de alimentación conmutadas tienen el potencial de generar interferencias de RF, especialmente en las bandas de HF. Los cambiadores pueden ser una buena opción si tiene un presupuesto limitado o tiene limitaciones de espacio / peso.

Entonces, ¿Cuál deberías tener, lineal ó conmutada?

La mayoría de los radioaficionados hoy en día utilizan fuentes de alimentación conmutadas y están muy satisfechos, pero no deje que la popularidad decida por usted. Muchos veteranos confían en las fuentes de alimentación lineales probadas y verdaderas, y la creencia no carece de mérito. Después de todo, las fuentes de alimentación lineales han existido tanto tiempo por una razón. Yo personalmente uso una fuente de alimentación conmutada. He usado versiones lineales en el pasado y también estaban bien. Para mi situación, es un punto discutible de todos modos porque toda mi estación de radio se alimenta directamente de baterías de almacenamiento cargadas por paneles solares. Rara vez extraigo energía de la red a través de una fuente de alimentación para hacer funcionar mi equipo.

Las preocupaciones sobre la interferencia de RF de las fuentes de alimentación conmutadas son probablemente más exageradas que realidad. A menos que esté usando una unidad de gama baja chatarra o tenga una conexión a tierra incorrecta, no es probable que sea un problema.

Fuente de alimentación lineal.

Pros:

  • Diseño y principio de funcionamiento de eficacia probada.
  • Salida muy limpia, sin ruido de RF.
  • Ampliamente disponible en el mercado de segunda mano y/o equipo nuevo.
  • En general, mejor calidad de construcción … unidades de décadas de antigüedad todavía están en servicio y son sólidas.

Contras:

  • Grande y pesado en comparación con los equivalentes de conmutación.
  • Más caro.
  • Menos eficiente.

Fuente de alimentación conmutada.

Pros:

  • Barato.
  • Pequeño y ligero en comparación con sus equivalentes lineales.
  • El tipo más popular utilizado en la actualidad.
  • Más eficiente.

Contras.

  • ¡Haz tu investigación! Hay mucha basura barata en el mercado.
  • Potencial de interferencia de RF.

Lo que aprendimos hoy.

No hay un ganador claro en el debate de la fuente de alimentación lineal frente a la de conmutación. Como todo, lo que es «mejor» variará con cada individuo. Es muy probable que seas feliz sin importar lo que obtengas al final. Comprender la diferencia entre los dos y sus respectivos principios de funcionamiento le brinda la información que necesita para tomar una decisión y ampliar sus habilidades como radioaficionado.

Agradecemos la valiosa participación de Cesar Galvan

Mario

Amante de la radio.
