Este es un tema fascinante que separa a los «armadores de antenas» de los «diseñadores de sistemas radiantes».
Existe la creencia común de que el grosor del conductor solo sirve para que la antena no se doble con el viento, pero la realidad física es mucho más profunda.
Existe la creencia común de que el grosor del conductor solo sirve para que la antena no se doble con el viento, pero la realidad física es mucho más profunda.
Este es un artículo técnico detallado para depejar dudas acerca de esta pregunta que muchos radioaficionados se hacen al momento de seleccionar el material para su nueva antena a diseñar:
¿Importa el Grosor? El Impacto del Diámetro del Conductor en Antenas de HF
En el mundo de la radioafición, solemos empezar lanzando un hilo de cobre (alambre) a una rama de un árbol. Funciona, y funciona bien. Sin embargo, cuando pasamos a construir yagís o dipolos rígidos de aluminio, notamos cambios que van más allá de la simple resistencia mecánica.
En el mundo de la radioafición, solemos empezar lanzando un hilo de cobre (alambre) a una rama de un árbol. Funciona, y funciona bien. Sin embargo, cuando pasamos a construir yagís o dipolos rígidos de aluminio, notamos cambios que van más allá de la simple resistencia mecánica.
¿Realmente afecta el diámetro del tubo al rendimiento eléctrico? La respuesta corta es sí, y afecta principalmente a tres variables: Ancho de banda, Resonancia y Eficiencia.
El «Efecto de Capacidad» y la Longitud Física
A medida que aumentamos el diámetro de un conductor, aumenta su capacidad propia respecto al entorno. En términos simples, un tubo grueso «ve» el espacio de forma distinta a un hilo delgado.
A medida que aumentamos el diámetro de un conductor, aumenta su capacidad propia respecto al entorno. En términos simples, un tubo grueso «ve» el espacio de forma distinta a un hilo delgado.
- Acortamiento eléctrico: Una antena hecha con tubería gruesa debe ser físicamente más corta que una hecha con alambre para resonar en la misma frecuencia.
- Factor K: Este coeficiente de reducción aumenta a medida que la relación entre la longitud de onda y el diámetro del tubo disminuye.
El Ancho de Banda (Factor Q)
Este es el beneficio más tangible. Un conductor grueso tiene una Q (Factor de Calidad) más baja.
Este es el beneficio más tangible. Un conductor grueso tiene una Q (Factor de Calidad) más baja.
- Alambre delgado: Tiene un «pico» de resonancia muy agudo. Te sales 50 kHz de la frecuencia central y la ROE se dispara.
- Tubería gruesa: La curva de ROE es mucho más plana («ancha»). Esto permite cubrir toda la banda de 10 o 20 metros sin necesidad de un sintonizador de antena (acoplador).
El Efecto Resonancia y Pérdidas (Skin Effect).
A frecuencias de HF, la corriente no viaja por el centro del tubo, sino por la «piel» exterior (Efecto Pelicular).
- Un tubo de 2 pulgadas de diámetro ofrece mucha más superficie para que la RF circule que un hilo de 2 mm.
- A mayor superficie, menor resistencia de radiofrecuencia, lo que se traduce en una antena que se calienta menos y radia más.
Comparativa: Alambre vs. Tubería Delgada vs. Tubería Gruesa.
| Característica | Alambre de Cobre (2mm) | Tubo de Aluminio (1/2″) | Tubo de Aluminio (2″) |
|---|---|---|---|
Ancho de Banda |
Estrecho (Puntiagudo) | Moderado | Muy Amplio |
| Longitud Física | Más larga (Cercana a
|
Media | Más corta |
| Resistencia al Viento | Excelente (baja carga) | Buena | Crítica (requiere herrajes) |
| Resistencia Óhmica | Mayor | Menor | Mínima |
| Peso | Muy ligero | Manejable | Pesado / Requiere torre |
Pros y Contras de la Tubería Gruesa
Pros:
- Ancho de banda superior: Ideal para bandas anchas como 10m o 80m donde quieres moverte de CW a Fonía sin ajustar nada.
- Eficiencia de radiación: Menores pérdidas por efecto pelicular, especialmente si el aluminio es de buena calidad (6061-T6).
- Robustez: Menos propensa a la fatiga por vibración que los tubos extremadamente delgados.
Contras:
- Efecto Vela: El mayor diámetro ofrece más resistencia al viento, lo que exige torres y rotores más potentes.
- Peso y Coste: El aluminio estructural es caro y difícil de transportar en comparación con un rollo de cable.
- Complejidad mecánica: Unir secciones de tubos gruesos requiere abrazaderas de acero inoxidable y grasa conductora (Penetrox) para evitar la corrosión galvánica.
Conclusión: ¿Cuál elegir?

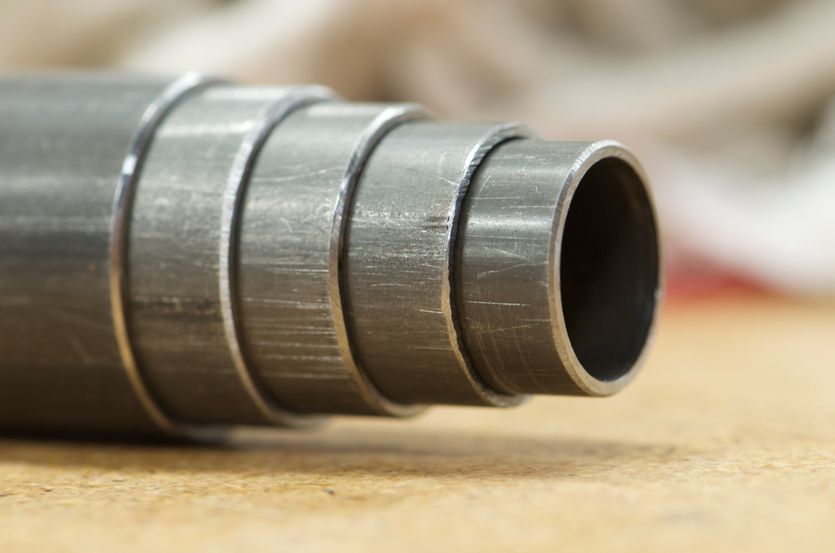

Si tu objetivo es una antena monobanda para DX en la parte alta de la banda, el alambre es imbatible por precio y discreción. Pero si buscas un sistema de alto rendimiento, una Yagi de elementos «gruesos» o tapered (telescópicos de grueso a delgado) siempre ganará en ancho de banda y estabilidad de señal.
Regla de oro: Si puedes permitirte el peso y el costo, más grueso es casi siempre mejor desde el punto de vista radioeléctrico.
Esperamos que este articulo haya despejado dudas del comportamiento de la RF, la ROE, y otros indices cuando varias el diametro o la sección de los elementos físicos de la antena. Saludos y buenos contactos ! 73
Artículo para la página www.crecj. org
Por Mario Arriola
XE2MAM
