Ver video en Ingles: https://youtu.be/65SEEGfYz4M
- Baja e instala el ultimo OpenGD77CPS desde aquí https://www.opengd77.com/downloads/PC_CPS/Latest/
- Baja la última versión de firmware desde aquí https://www.opengd77.com/downloads/MDUV380_DM1701/Firmware/2dc33f6bcb4936c047a4f65ef3daf80f95ffbc0e/
- Baja la versión oficial del firmware MD9600 que contiene el código del AMBE Códec como elemento “donador” desde aquí
- https://www.passion-radio.com/index.php?controller=attachment&id_attachment=760
Nota. Usamos el firmware oficial MD9600 como “donador” debido a que el CPU en el MD9600 (y otros), y el software del códec (que no se puede incluir en el OpenGD77 por razones de licencia) es idéntico al del DM1701, y evita crear código de programación especial para cada modelo.
Extrae el archivo MD9600-CSV(2571V5)-V26.45.bin y sálvalo donde no sea borrado.
- Pon el radio en “modo firmware”:
- Apágalo.
Conecta tu radio a la computadora con el cable de programación, y oprime simultáneamente los botones (Orange=S1 y PTT) mientras lo enciendes…
(Nota: algunos botones son diferentes en otros radios, ver al final*)
Después de prender el radio, el LED en la parte superior debe flashear con “Rojo y Verde” (confirmando el modo firmware)
En la pantalla del Administrador de dispositivos de Windows deberás ver un nuevo dispositivo STM DFU device en la sección “Universal Serial Bus Controller”. Si no logras verlo; el driver DFU no ha sido cargado o es el driver equivocado. En este caso baja e instala el driver Dfuse_3.0.6 desde aquí:
https://www.opengd77.com/downloads/drivers/Dfuse_3.0.6_drivers.zip
Descomprime en una carpeta y ejecuta el instalador
- Abre el OpenGD77CPS y selecciona el tipo de radio
- En el OpenGD77CPS, selecciona tu tipo de radio desde el firmware loader en el menú de Extras:
- Y opcionalmente el idioma que desees tener en el radio
- Si aún no has seleccionado el firmware MD9600 “donador”, Oprime el botón “Select official firmware (donor) file” y selecciona el archivo “donador” que extrajiste del paquete de firmware MD9600.
MD9600-CSV(2571V5)-V26.45.bin
Con esta acción obtendremos la funcionalidad DMR en el radio. - Ahora oprime el botón “Select Open firmware file & update” con el firmware OpenDM1701 (o el radio que tu tengas), y el proceso de instalación de firmware iniciara.
Si el firmware loader es incapaz de conectarse con el radio, el problema es probablemente que Windows ha instalado el driver incorrecto.
- Después que el firmware se ha instalado sin error, y has reseteado el radio, tu equipo debe mostrar la pantalla normal de VFO OpenGD77, sin embargo es posible que las frecuencias aparezcan con números extraños por ejemplo 1666.6665MHz debido a que el área del codeplug este llena de bytes con valor 0xFF de relleno (codeplug vacío).
Nota. El codeplug oficial original usado por el radio NO es soportado por este proyecto, por lo que deberás hacer un NUEVO codeplug usando el CPS de OpenGD77, o cargar un codeplug GD77 preexistente y valido para tu modelo de radio.
- ANTES DE HACER LA PROGRAMACION DE TU RADIOdeberás realizar un respaldo de la memoria Flash existente y grabarla como respaldo inicial en un lugar seguro de tu computadora
Esto es muy importante ya que el firmware “oficial” no podrá ejecutarse nuevamente en el radio a menos que restablezcas la memoria Flash ANTES de regresar tu equipo al firmware oficial (si lo deseas…). Tomará varios minutos hacer este proceso (16Mb de datos desde el radio). - Después que el respaldo de la memoria Flash está completo podrás hacer la programación de tu NUEVO codeplug o cargarle una copia de un codeplug OpenGD77CPS previo y podras también cargarle Prompts de Voz, datos de Satélites y la base de datos de DMR IDs.
- Después que hayas completado la carga o programación de tu nuevo codeplug, tu radio deberá ser completamente funcional.
Interfases de Operación:

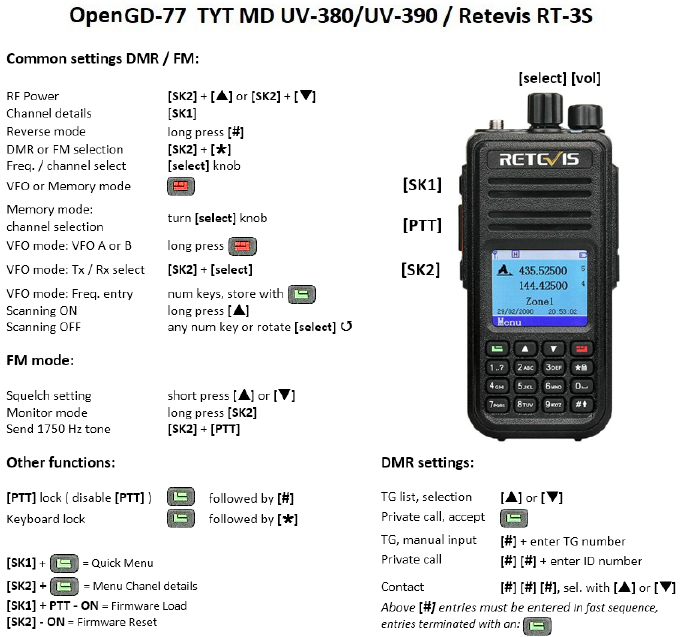

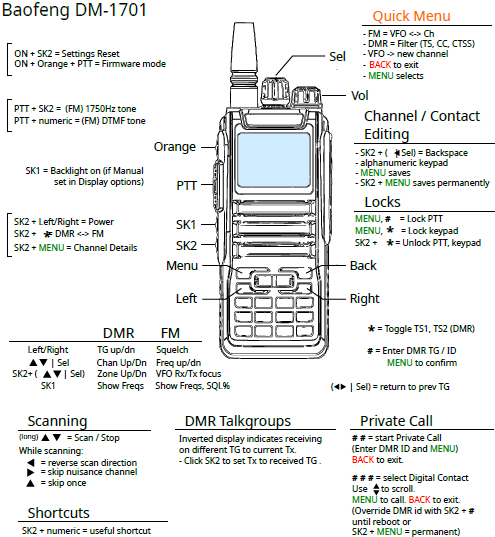

Como no todos los radios tienen la misma configuración de botones del GD-77 original, deberás tomar en cuenta la distribución de botones de tu propio radio para navegar por las opciones, como por ejemplo:

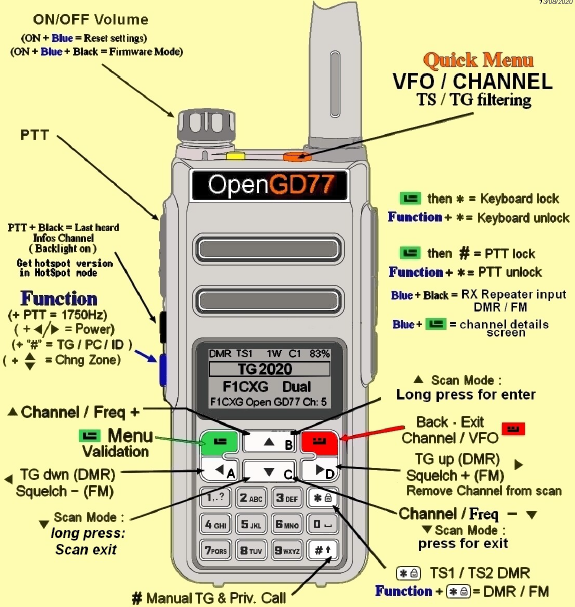

GD-77 original

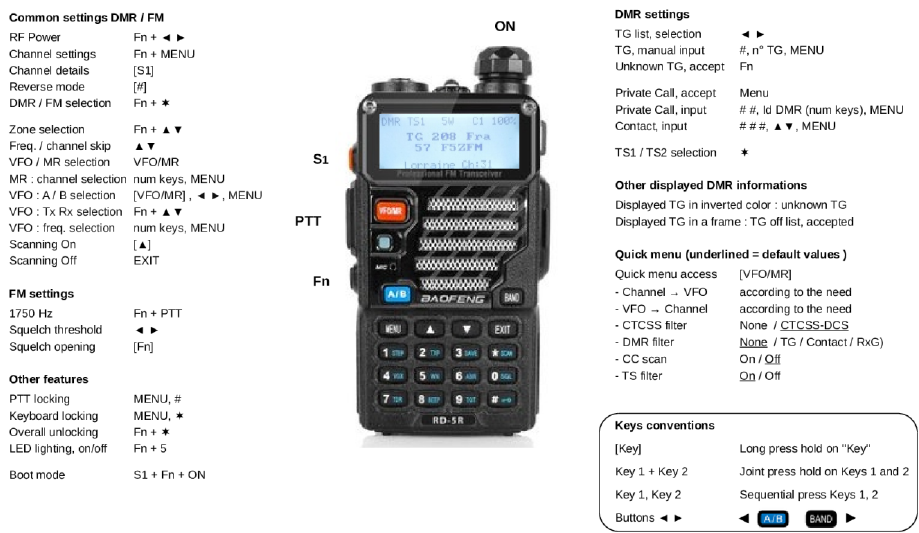

RD-5R
Remover firmware OPENGD77
Si por cualquier razón necesitas remover el firmware OpenGD77 puedes restaurar el firmware oficial original usando la aplicación de restauración de carga de firmware oficial de tu equipo, pero ANTES de reinstalar el firmware oficial deberás restablecer tu respaldo* de memoria FLASH utilizando OpenGD77, a fin de rescatar tu codeplug oficial original.
Si al tratar de restaurar el respaldo Flash no funciona, puedes intentar modificar el archivo settings.ini del CPS oficial para permitir que tu viejo codeplug pueda ser restaurado en el radio. Es probable que el radio requiera un password para poder ser usado. Adentro del archivo settings.ini cambia la siguiente línea:
password=0 por password=password
Traducción y adaptación con datos e imágenes adicionales por:
XE2UD Miguel Dario
