¿Qué Es La Antena Destornillador?

Una  antena de destornillador  es una  antena vertical con una bobina de carga central ajustable de forma remota. Diseñado para operación móvil, se puede ajustar para cubrir cualquier banda de 10 a 75 Mt. La antena toma su nombre del uso de un motor eléctrico de CC ( Corriente Continua) reversible como el de un destornillador eléctrico.

El diseño original de la antena, con destornillador DK-3, fue creado por Don Johnson W6AAQ, autor de una serie de tres libros sobre “anillo móvil HF”, y fue patentado por primera vez en 1991.

Teoría De Operación

La antena de destornillador se basa en el uso de una bobina de carga con una antena de látigo (típicamente 102 ″ -120 ″, como las que se usan para instalaciones de 11 Metros ). Se diferencia en que la bobina de carga es ajustable para cubrir múltiples bandas de HF.

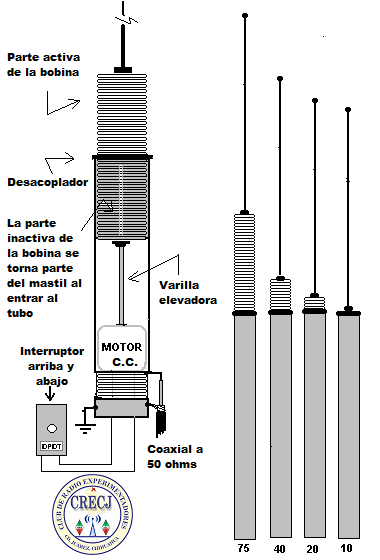

La base de la antena es un tubo hueco. La señal se aplica al exterior, el interior oculto es un motor de CC reversible. El motor, operado de forma remota por un interruptor DPDT momentáneo, mueve el látigo y la bobina de carga de modo que parte de la bobina esté dentro de la base (y esté eléctricamente desviada o inactiva) y el resto de la bobina esté en uso como una bobina de carga sintonizada para la banda seleccionada.

Al cambiar las frecuencias, la bobina de carga de la antena, se extiende o se retrae para sintonizar la antena a la nueva banda. Como esto ajusta la bobina de carga inductiva a la resonancia, no se requiere un sintonizador de antena externo .

Imagenes de Antenas Screwdriver

German Amateur Radio Station
Screwdriver Mount Build Page


2006 ARRL Field Day


N9GQR.COM - More Screwdriver Antenna Installations


Antenna Mounts
Hams... show me your Little Tarheel (or other screwdriver) antenna mounts!  | Toyota FJ Cruiser Forum
AD7DB's "Going Portable" Project
