La Multiplexación por División de Frecuencias Ortogonales (OFDM, por sus siglas en inglés: Orthogonal Frequency Division Multiplexing) es una técnica de modulación y transmisión de datos digitales que divide una señal de alta velocidad en múltiples señales más lentas que se transmiten simultáneamente a través de diferentes frecuencias subportadoras.
Y por cierto, es la tecnología detrás del Wi-Fi moderno (804.11a/g/n/ac/ax), la televisión digital (DVB-T) y las redes móviles 4G y 5G.

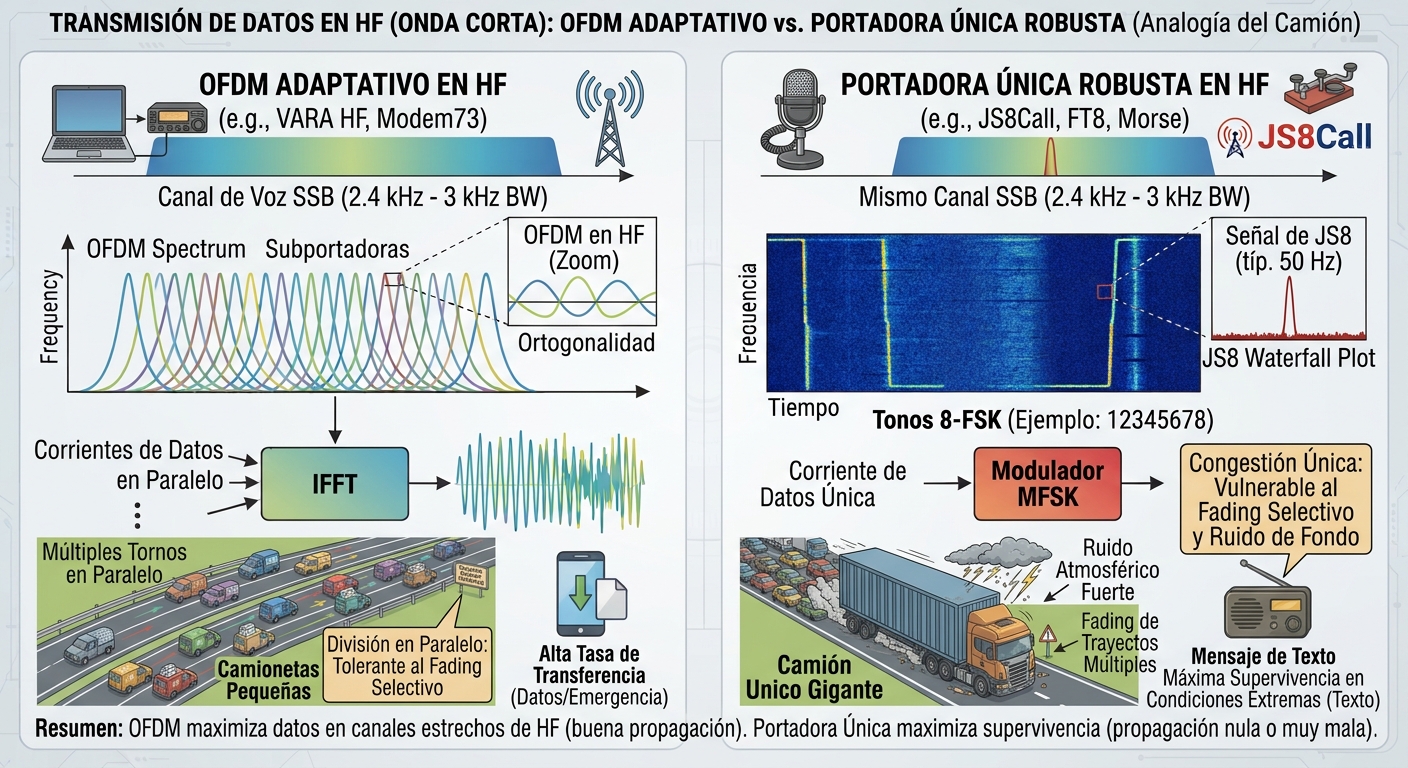

¿Cómo funciona? …(La analogía del camión)
Imagina que tienes que transportar una enorme cantidad de mercancía (datos) por una carretera.
-
- Transmisión tradicional: Usas un único camión gigantesco. Si el camión choca (interferencia), pierdes toda la mercancía y la carretera queda bloqueada.
- Transmisión OFDM: Divides la mercancía en 20 camionetas pequeñas que viajan en paralelo por diferentes carriles. Si una camioneta tiene un accidente, solo pierdes una pequeña parte de la carga, la cual se puede volver a enviar fácilmente, mientras las otras 19 llegan a su destino sin problemas.
En OFDM, esos «carriles» son las subportadoras de frecuencia.
El secreto de OFDM: ¿Qué significa «Ortogonales»?
En la multiplexación por división de frecuencias convencional (FDM), los canales necesitan tener un espacio vacío entre ellos (bandas de guarda) para no interferirse, lo que desperdicia mucho espectro.
En OFDM, las subportadoras están dispuestas de forma matemática exacta para ser ortogonales entre sí. En el mundo de las frecuencias, esto significa que el punto máximo de potencia de una subportadora coincide exactamente con el punto de valor cero de las subportadoras vecinas.
-
- El beneficio: Las frecuencias pueden superponerse (encimarse) de forma segura sin causar interferencia (Crosstalk). Esto aprovecha el espectro radioeléctrico de una manera muchísimo más eficiente.
Paso a paso de su funcionamiento técnico
-
- División de datos: El flujo de datos binarios de alta velocidad (0s y 1s) entra al sistema y se divide en múltiples flujos paralelos de baja velocidad.
- Modulación de subportadoras: Cada flujo de datos se asigna a su propia subportadora matemática.
- Transformada de Fourier Inversa (IFFT): Un chip digital utiliza un algoritmo matemático llamado IFFT para combinar todas estas subportadoras en una sola señal compleja de radio que se puede enviar por el aire.
- Transmisión: La señal viaja por el espacio físico (el aire, un cable, etc.).
- Recepción y Transformada de Fourier (FFT): El receptor toma la señal del aire y aplica el proceso inverso (FFT) para separar la señal compleja nuevamente en las subportadoras originales y reconstruir los datos iniciales.
Ventajas de OFDM
-
- Inmunidad al desvanecimiento por trayectos múltiples: En las ciudades, las ondas de radio rebotan en edificios y llegan al receptor en momentos ligeramente diferentes (ecos). Al transmitir datos de forma más lenta en cada subportadora, OFDM tolera estos ecos sin que los datos se corrompan.
- Eficiencia espectral: Al encimar las frecuencias de forma ortogonal, mete mucha más información en el mismo espacio de banda.
- Resistencia a la interferencia selectiva: Si una frecuencia específica sufre interferencia (por ejemplo, por un horno de microondas), solo se pierden los datos de esa subportadora específica, mientras las demás siguen funcionando.
Para cerrar el articulo con una comparación, que siempre es mas ilustrativa, publicamos, para una mejor comprensión, lo siguiente:
Comparación de un sistema OFDM con JS8, por ejemplo.
Comparar OFDM con JS8 (el modo digital usado en el software JS8Call) es un ejercicio excelente, porque representan los dos extremos opuestos en la filosofía de las telecomunicaciones.
Mientras que OFDM está diseñado para la furia de datos y la velocidad a distancias cortas/medianas, JS8 está diseñado para la máxima supervivencia y alcance enviando texto muy lentamente en condiciones extremas.
La principal diferencia técnica radica en su estructura: OFDM es un sistema multiportadora (muchas frecuencias a la vez), mientras que JS8 es una señal de portadora única (una sola frecuencia que cambia de tono).
Tabla Comparativa Directa
| Característica | 📡 OFDM (Wi-Fi, 4G, 5G) | 📻 JS8 / JS8Call (Radioafición / Emergencias) |
|---|---|---|
| Tipo de Modulación | Multiportadora (QAM o PSK dividida en cientos de subfrecuencias) | Portadora única con 8-FSK (Cambio de frecuencia por 8 tonos distintos) |
| Ancho de Banda | Muy Ancho (Desde 20 MHz hasta 100+ MHz) | Extremadamente Estrecho (De 25 Hz a 160 Hz según la velocidad) |
| Velocidad de Datos | Gigabits por segundo (Gbps). Descarga películas en segundos. | Muy Lento (Entre 8 y 40 palabras por minuto). Solo texto plano. |
| Resistencia al Ruido | Requiere una señal limpia y fuerte (SNR positivo alto). | Extrema. Decodifica señales enterradas en el ruido (hasta -28 dB SNR) |
| Distancia y Medio | Corto/Mediano alcance. Ideal para rebotes urbanos y línea de vista. | Global (HF). Rebota en la ionosfera para cruzar continentes con poca potencia (QRP). |
| Consumo de Energía | Alto. Requiere amplificadores lineales muy precisos y costosos. | Muy bajo y eficiente (Envolvente constante, no exige al transmisor). |
Diferencias Clave explicadas de forma sencilla
1. Muchas autopistas vs. Un solo hilo musical
-
- OFDM: Como vimos antes, OFDM abre cientos de «carriles» (subportadoras) simultáneos. Envía fragmentos de datos por todos ellos a la vez para lograr velocidades masivas.
- JS8: Abre un solo carril ridículamente estrecho. En lugar de enviar muchas cosas a la vez, envía un solo tono de radio que varía muy sutilmente entre 8 frecuencias o «notas musicales» diferentes (8-FSK). Una nota tras otra, en secuencias de tiempo perfectamente calculadas.
2. Robustez contra el Ruido Estático vs. Robustez contra los Ecos
-
- OFDM lucha contra el «Multipath» (Ecos): En las ciudades, las microondas rebotan en las paredes. OFDM soluciona esto espaciando sus subportadoras para que los rebotes no arruinen los datos. Sin embargo, si hay estática fuerte o interferencia de fondo, la señal OFDM se cae por completo.
- JS8 lucha contra el «Ruido de Fondo»: En la radio de onda corta (HF), hay estática constante, tormentas solares y ruido eléctrico. JS8 se concentra tanto (concentra toda su energía en un ancho de banda de apenas 50 Hz) que se vuelve «inmune» a la estática. Puede ser recibida e interpretada por una computadora incluso si el oído humano solo escucha ruido sordo.
3. El factor tiempo y sincronización
- OFDM es instantáneo: Los paquetes de datos tardan microsegundos en procesarse mediante algoritmos matemáticos rápidos (FFT/IFFT).
- JS8 es paciente: Cada bloque de transmisión (trama) dura 15 segundos (en modo normal). La computadora necesita escuchar pacientemente esos 15 segundos de tonos musicales, promediar el ruido, aplicar corrección de errores matemática y entonces mostrarte la línea de texto que te enviaron. Requiere, además, que los relojes de ambas computadoras estén sincronizados con precisión de un segundo (usando GPS o internet).En rersumidas cuentas, piensa en OFDM como un tren bala de alta velocidad: lleva a miles de pasajeros (datos) a toda prisa por una infraestructura moderna, pero si la vía se ensucia un poco o hay un bloqueo, el tren se detiene.
Y por otro lado, piensa en JS8 como un explorador ártico a pie: avanza extremadamente lento, un paso a la vez, cargando solo lo indispensable (un mensaje de texto), pero es capaz de cruzar la peor tormenta del planeta donde ningún tren bala podría jamás arrancar.
Esperando que este articulo sea esclarecedor para ti, quedamos QAP !
Mario Arriola – XE2MAM
