PROYECTO DE «LA ANTENA SUPER GAIN» PARA 40 METROS


 El artículo completo se puede encontrar en una antigua revista 73 con fecha de octubre de 1969. Se puede descargar aquí desde Internet Archives.


¡El resto de este artículo es de K5AXN!
Muchas gracias a ambos y a todos los que ayudaron con algunas de las investigaciones y las pruebas continuas de este diseño. Se está probando una versión modificada de esta antena en Afganistán para llevar las noticias locales a áreas montañosas de difícil acceso por parte de los gobiernos de Estados Unidos y Afganistán.

Este proyecto brinda suficiente información para construir una antena «Super-Gain» de 40 metros diseñada para ayudar a los radioaficionados a competir algo mejor con las emisoras extranjeras que prácticamente se apoderan de la banda por la tarde y por la noche. Se basa en la teoría de las matrices NVIS de súper ganancia, que rechazan QRM desde ángulos bajos y producen un ángulo de radiación muy alto.

El diseño final, todavía está siendo probado por muchos radioaficionados pero utilizado por muchos. Es extremadamente simple, poco crítico y ofrece una gran ganancia y rechazo de QRM.
Los estudios de propagación y el trabajo de diseño se realizaron en Dusina Enterprises en Melbourne, Florida.


Se describe que la antena tiene una ganancia hacia adelante de aproximadamente 9 db y un rechazo promedio de 15 db contra QRM de ángulo bajo. La antena es útil hasta aproximadamente 325Km de distancia radial del transmisor durante el día y hasta alrededor de 1,650 Kilometros durante la noche.


DESCRIPCIÓN


La antena consiste en una única antena dipolo colocada muy cerca del suelo y sobre una «pantalla» reflectante para limitar la radiación a 90 grados + o – 35 grados aproximadamente.


En el artículo original publicado en la revista 73, no es más que un simple dipolo plegado hecho de cable doble tipo TV de 300 ohms cortado a una longitud de 19.25Mt. más o menos y se alimenta en el centro con cable coaxial RG58 o algún otro cable coaxial de 50 ohmios. Tenga en cuenta que el autor de este artículo que se describe a continuación no utiliza un dipolo plegado, sino solo un dipolo simple hecho de alambre.

Está suspendido firmemente entre 3 soportes (no conductores) exactamente de 2.13Mt.aproximadamente. Si se utilizan soportes metálicos, se sugiere que el cordón de naylon, aproximadamente de 1 a 1.5Mt en cada lado entre los extremos y los soportes para reducir el efecto de capacitancia en los extremos de la antena.
En el suelo directamente debajo y en paralelo a la antena, coloque tres cables reflectantes de una longitud no crítica de 18.3 a 24.3Mt. de largo. Uno de estos se coloca directamente debajo del dipolo. Los otros dos están espaciados a 1.83Mt. del centro o porción del dipolo de la disposición y nuevamente paralelos al dipolo.
Los cables reflectantes se pueden colocar sobre el suelo para una eficiencia ligeramente mayor y se pueden asegurar a nivel del suelo con clavos doblados en forma de U o cualquier otro método que desee.
Alimente con aproximadamente 100 pies RG58, coaxial de 50 ohmios.

El uso de las direcciones exactas anteriores debería producir aproximadamente 1:1.5 SWR a 7.250 MHz y aumentar hacia los bordes de la banda. Es posible que sea necesario realizar algunos ajustes, como ocurre con la mayoría de los proyectos de antena, para su frecuencia favorita.

Cita: W4NVK, «Debido a la extrema simplicidad de esta antena y a su mejora significativa en las comunicaciones de esta banda en particular, además de su pequeño tamaño, creo que si los aficionados erigen una antena de este tipo y la prueban por sí mismos, no tardarán en vea el valor de la misma y de esta manera se puede obtener un mayor uso de la banda de 40 Metros durante el día, ya que no solo aumenta en gran medida la intensidad de la señal de las estaciones que se comunican, sino que reduce significativamente el QRM que sale del estado y rechaza cualquier QRM que venga. desde fuera del estado «.

Citado del artículo original de W4NVK:
«Como puede parecer a partir de la descripción anterior, esta antena es lo suficientemente simple como para que todo radioaficionado pueda construir una. Aunque esta antena está destinada a ser utilizada principalmente para comunicaciones de corto alcance hasta aproximadamente 324Km, debido a la naturaleza de la banda de 40Mt., las condiciones de salto corto prevalecen la mayor parte del tiempo por la noche y la antena es efectiva para distancias de 1,620Km y, a veces, más con ganancia completa «.

¡EL USO DE LA PANTALLA REFLECTANTE ES MUY IMPORTANTE POR TRES MOTIVOS!

1. LA IMPEDANCIA DE LA ANTENA SERÁ DE 50 OHMIOS solo cuando los elementos se cortan como se describe con los elementos reflectantes instalados.
2. MENOS DEL 50 POR CIENTO DE EFICIENCIA sin reflectores.
3. PATRONES, GANANCIA, RECHAZO Y OTROS FACTORES MUY IMPREDECIBLES debido a las variaciones de conductividad del suelo en la ubicación de cada aficionado.
¡El rendimiento de esta antena depende completamente de los reflectores!



Consulte los dibujos a continuación para obtener una perspectiva más visual de la configuración.
Use PVC en los extremos y en el centro de la antena para mantenerla exactamente a 2.13Mt. Nuestras pruebas muestran una ganancia de 10db. W8SYD, tenía una ganancia de 10db sobre un G5RV a 50 pies de altura (un G5RV de 160 Metros).

Las estaciones a trabajar serían del orden de los 300 a 500 Kms de distancia. ¡
Es realmente genial! Puedo copiar y hablar con estaciones que ni siquiera escucho en mi G5RV o la antena vertical 14AVQ. Esta antena realmente elimina las transmisiones extranjeras cuando el salto es largo.

No cambie el ESPACIO ….. DEBE SER 2.13Mt aprox.
NO intenta agregar un DIRECTOR!

USTED PERDERÁ RANGO ….. ¡10db ES MUCHO EN 40 METROS!

Tengo un techo de metal a 3.66Mt. de distancia y líneas eléctricas paralelas a unos 9.14Mt. de distancia, por lo que es posible que necesite más longitud que yo.
Verifique la SWR y sintonice su frecuencia. Puede escalar esta antena a 160 Metros o 75/80 Metros, pero NVIS no funcionará por encima de los 40 Metros.

Nota del editor de N4UJW


«Hablé con Jerry, K5AXN en el aire mientras usaba su antena NVIS con reflectores en 40 Mt. Estaba usando solo unos 10 watts en SSB (de 8 a 10) en una V invertida temporal solo hasta unos 4.88Mt. hasta la cúspide. (Supongo que podrías llamar a mi «antena» un día de campo especial y nada de lo que estar orgulloso). Jerry tenía 5/9 más aproximadamente 10 dB en mi Alinco DX 70 desde San Antonio, Tx. a mi QTH aproximadamente 81Km. Sureste de Dallas, Tx. ¡Gran señal!
No recuerdo con certeza su potencia de salida, pero creo que dijo unos 100 watts. No recibí un informe de señal de él, ¡pero era obvio que me escuchó al menos S5!
¡Probó varios tipos de antenas diferentes durante el QSO y la NVIS FUE LA MEJOR con señales mucho más fuertes! «

Los dibujos a continuación representan la instalación de Jerry.
(Él usó un dipolo estándar en lugar del dipolo doblado en su instalación final) .

Usó PVC de 2.54cm. de diámetro para los soportes y atado en cada extremo con una cuerda a un árbol y una cerca con cable coaxial tendido en el suelo.
Usó una atadura de hilo de nylon en el centro para sujetar el cable coaxial al soporte. En su dibujo dibujado a mano me envió a través de correo postal, muestra el cable coaxial bajando directamente por el soporte central y tendido en el suelo.
Usando 8.97Mt. en cada mitad del dipolo de cable estándar , está sintonizado para 7.266 MHz.

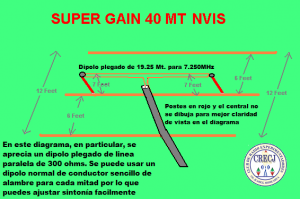

Aquí está el diseño de la antena que usa a continuación, extraído de su carta.


Tenga en cuenta que en el dibujo de arriba (no está a escala) que está siendo visto

desde arriba y con un ligero ángulo de inclinación.

El dibujo superior de esta sección muestra una vista directamente desde arriba.

 El espacio entre el dipolo y los reflectores es de 7 pies.

La sección inferior del dibujo se ve desde un extremo.

El espacio entre A y C es de 12 pies.

Como siempre, muchas gracias a Jerry, K5AXN, por compartir este proyecto con la comunidad de Ham …. N4UJW


Mario

Amante de la radio.
