Esto es un kit que pueda tener todos (o casi todos) los componentes necesarios juntos en un solo lugar, fácil de configurar, de un nodo AREDN para un evento especial o despliegue rápido de emergencia.
Esta es mi segunda iteración de un Go-Box para mi equipo AREDN Mesh.
En realidad, son dos cajas: una como nodo «base» y la segunda como nodo «remoto/puente». Tenía varios objetivos en mente cuando construí estas unidades: (1) un kit que pueda tener todos (o casi todos) los componentes necesarios juntos en un solo lugar, (2) fácil configuración de un nodo AREDN en un evento especial o despliegue de emergencia , (3) ser capaz de experimentar con el hardware de mi casa sin tener cables ni fuentes de alimentación por todas partes.
El sistema base está alojado en una caja de herramientas con ruedas Stanley de Home Depot ($29!!). Parece ser una versión ligeramente diferente de la caja de herramientas Stanley de N2MH, como se muestra en https://www.arednmesh.org/content/please-meet-stanley(la inspiración inicial para mi kit).
Todos los componentes activos están integrados en un inserto de madera que encaja en la parte superior de la caja de herramientas Stanley.
El sistema se basa en un enrutador MikroTik AP con el firmware AREDN cargado. El equipo adicional incluye un conmutador administrado Netgear GS105E, un teléfono VOIP GrandStream 1625 y un Raspberry Pi con el software FreePBX. La caja está alimentada por un antiguo bloque de computadora portátil IBM que proporciona 16 V CC a 4 amperios, suficiente para este sistema. Tres convertidores de CC a CC proporcionan 5 V CC, 24 V CC y 48 V CC. Agregaré conectores Anderson Powerpole para que esto pueda funcionar con una batería de 12 V CC. Los 24 VCC se usan para el enrutador MikroTik AP, que a su vez proporciona el POE de 24 VCC en el puerto 5 para conectar una radio Ubiquity Mesh. Los 48 VDC se envían a un inyector POE para un par de teléfonos Grandstream y una cámara IP. El 5 VDC se usa para Raspberry PI y también alimenta un par de conectores USB de utilidad. El conmutador Netgear está etiquetado para 12 VCC, pero está feliz de funcionar con los 16 V CC directamente desde el bloque de suministro de energía. Todas las conexiones de ethernet al mundo exterior se llevaron a una placa de pared con 6 conectores Keystone RJ45 para mantener las conexiones simples.
Podría haber usado un conmutador Netgear GS305 no administrado, pero tenía la versión administrada a mano y decidí instalarla para tener la opción de configurar VLAN si fuera necesario.
La parte central de la caja Stanley tiene el tamaño perfecto para un par de radios Ubiquity Nanostation y una cámara IP, así como algunos cables de red y hardware variado. La sección de la base de la caja Stanley actualmente contiene cables de alimentación y de red, pero eventualmente tendrá una batería más grande de 12 voltios.

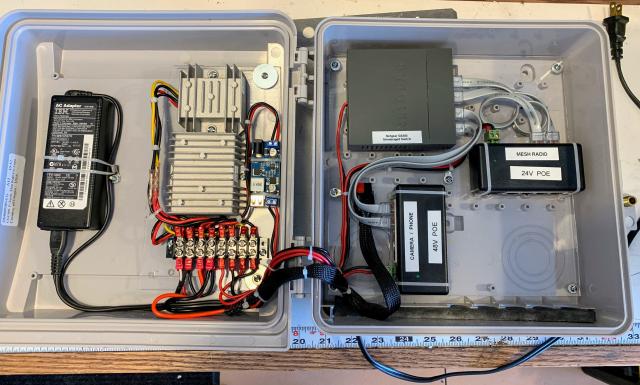

La caja de la versión 2a servirá como nodo remoto o puente con la capacidad de alimentar dos radios Mesh, una cámara IP y un teléfono VOIP. Esta caja consta de un conmutador no administrado Netgear, un inyector POE de 24 V CC, un inyector de 48 V CC. También hay un puerto restante en el conmutador para conectar directamente una computadora portátil si es necesario. Lo alimenta una fuente de alimentación IBM Laptop Brick de 16 V/4 A y una variedad de convertidores de CC a CC (5 V, 24 V y 48 V). Todo esto está alojado en un gabinete CG1500 (no es lo ideal, pero ya tenía uno). Hay un conector Anderson Powerpole para eventualmente alimentar esto desde una batería de 12 VDC.
