Conceptos basicos de DMR para radioaficionados

«Lo bueno de los estandares es que hay muchos de ellos de donde escoger”

Yeah, Sure M8 | Jim Carrey | Know Your Meme

Bueno……aprecio el humor ironico de esta frase. Un standard deberia resultar en que todo mundo haga las cosas de la misma forma de manera de ser compatible y evitar que constantemente se tenga que ‘reinventar la rueda’. Aun asi, todo mundo insiste en tener su propio standard!

En los sistemas de radio digital de voz por ejemplo: Existen los P25 fases 1 y fase 2, DXDN, DMR, TETRA, OpenSky, Provoice, y dPMR y un monton mas de protocolos obsoletos al dia de hoy, y esto sin considerar a los contendientes exclusivos de radioaficionados como DStar, Fusion, FreeDV y algunas propuestas de Alinco y AOR, etcetera. Y que cree? Pues que ninguno de esos estandares son compatibles unos con otros! Escoger un standard digital de voz para radio comunicaciones puede llegar a ser intimidante.

No cabe duda que en los Estados Unidos P25 es por mucho el standard dominante en el area de servicios de emergencia y gobierno, pero para negocios y radio privada es DMR, seguido por NXDN.

En el area de radioaficionados el panorama es un poco menos claro ya que DStar inicialmente tomo la delantera, pero Yaesu rapidamente le quito parte del mercado con su oferta de Fusion. Historicamente los radioaficionados siempre se han caracterizado por reutilizar equipos comerciales existentes y actualmente el sistema comercial mas usado es DMR. Y parece ser que esa tendencia prevalecera tanto en los sistemas comerciales como privados, y en consecuencia en los radioaficionados tambien. Esta situacion ha generado una alta disponibilidad de equipos facilmente disponibles a precios que rivalizan con los equipos tradicionales analogicos, y una marca en particular, Motorola esta haciendo valer su influencia en esos mercados orientandolos hacia DMR.

Tres sabores: Existen tres “Tiers” o niveles de funcionalidad en los sistemas DMR.

Tier 1: La forma mas sencilla de DMR es Tier 1 (nivel 1), que es principalmente usada para comunicaciones en simplex, sin repetidores. La voz humana es digitalmente codificada con el codec AMBE+2 y transmitida en su forma digital hacia otros radios.

Tier 2: Las cosas se vuelven un poco mas complejas con el Tier 2 DMR; aqui los repetidores son usados en un arreglo TDMA (Acceso Multiple por Division de Tiempo), con 2 ‘timeslots’. Lo que esto significa es que dos transmisiones completamente diferentes pueden ser emitidas a traves del repetidor al mismo tiempo; cada radio toma turnos para transmitir en pequenos bloques de 27.5 milisegundos.

Adicionalmente los radios pueden ser separados en grupos ‘logicos’ llamados ‘Talk Groups’ o TG’s, de forma que se comportan como canales virtuales a pesar de ser transmitidos sobre la misma frecuencia Los repetidores pueden ser enlazados via Internet para formar redes que pueden ser tan pequenas como solo dos repetidores, o miles de repetidores ligados alrededor del mundo. Nuevamente, el codec ANBE+2 es utilizado para convertir la voz en datos comprimidos para su transmission.

Todos los radios de aficionados DMR usan el Tier 2, asi como muchos otros sistemas comerciales y privados DMR. Tier 3: Este es el equivalente de un Sistema troncal encima de Tier 2. Un grupo de frecuencias (pool) se utilizan para transmitir las senales TDMA coordinadas por un canal de control. Este nivel es generalmente usado por redes complejas o muy grandes utilizadas por usuarios comerciales y de negocios.

Ventajas de DMR:

Ahora viene la pregunta:

Para que tanto problema si los viejos sistemas de FM analoga funcionan perfectamente bien?


Primero, DMR tiene la ventaja de que es 4 veces mas eficiente con respecto al uso de ancho de banda.

Por un canal de FM analogico de 25 kHz se pueden transmitir 4 conversaciones de DMR simultaneamente. DMR ofrece la flexibilidad de llamadas selectivas; Usted puede llamar a una sola persona, a un grupo determinado de gente, o a todos los integrantes de una flotilla simultaneamente usando el mismo canal. (Concepto de Talk Groups).

Aunque no todas las redes DMR soportan la siguiente funcionalidad, casi en todas es posible enviar datos digitales y mensajes y ademas DMR esta disenado para ser compatible con redes de datos.

Usando DMR y conexiones IP se pueden crear redes dinamicas de repetidores de cobertura amplia ya que esta funcion esta incluida de forma nativa para crear diferentes zonas de cobertura local, regional, estatal, nacional o mundial segun sea requerido.

Otra ventaja de usar DMR es que debido a que los equipos solo ‘trabajan’ la mitad del tiempo de una conversacion, la vida y duracion de las baterias es mayor.



El lenguaje DMR:

Codigos de Color: Cada transmision DMR usa un ‘Codigo de Color’ que es un concepto muy similar a los tonos CTCSS o PL usados en el mundo analogico.

En un repetidor o comunicacion simplex, cada radio debe utilizar el mismo codigo de color para poderse comunicar con otros radios.

El principal uso de los codigos de color es cuando dos repetidores en la misma frecuencia pueden tener areas de cobertura sobrepuesta, de forma que los codigos de color permiten asegurarse que cada uno de los radios accese al repetidor correcto en cada momento.

Timeslot:

Para los sistemas Tier 2 y Tier 3 un ‘timeslot’ es una rebanada de tiempo de aprox 30 ms de duracion, durante los cuales un radio puede transmitir o recibir. Existen 2 timeslots por cada frecuencia, de manera que usted debera configurar su radio con el codigo de color del repetidor, el timeslot adecuado y el talkgroup (TG) deseado para poder escuchar la conversacion correcta.

Zonas:

Una “Zona” es simplemente una coleccion de canales y talkgroups reunidos juntos en un solo paquete o banco de conversaciones.

Un usuario puede cambiar de zona para acceder a los diferentes grupos de canales y TG’s que desea utilizar, por ejemplo; Las zonas tipicamente se dividen en grupos de repetidores para diferentes areas geograficas, de forma que se pueden crear una zona para el lado oeste de la ciudad donde vive, y otra zona para el resto de la ciudad, una zona para cobertura estatal o regional y otras para cobertura nacional, de otros paises en especifico o continental, etc.

Code Plug:

Este es un termino de Motorola que se ha usado por años, y que en el contexto de DMR significa un archivo de configuracion con una lista de canales, talkgroups, zonas, contactos, etc.

El Code Plug puede ser guardado en un disco como respaldo o para configurar rapidamente otros radios que usen las mismas funciones y areas de cobertura, por ejemplo los miembros de un mismo radioclub, o un estado o un pais, etc.

CPS:

Este es otro termino heredado de Motorola, que significa ‘Customer Program Software’ y que es precisamente el software de programacion para un modelo/marca de radio en particular y que es usado para crear y leer un codeplug.

Hotspot:

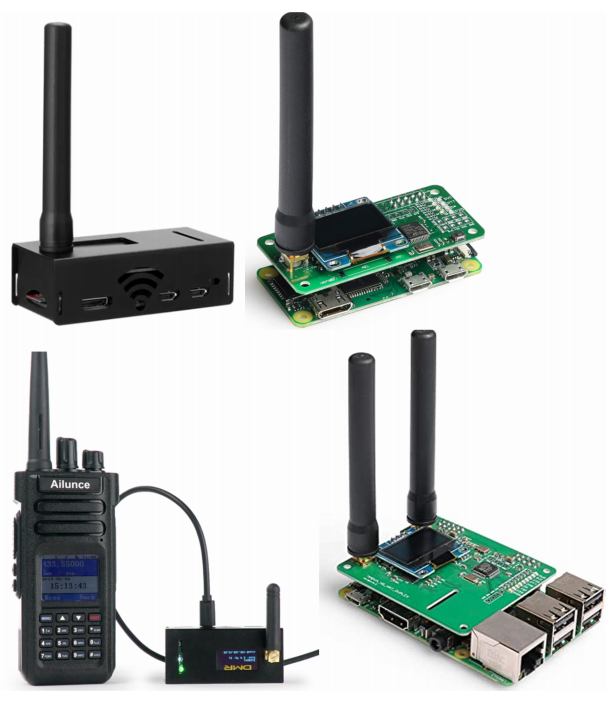

Es una pequena cajita que interconecta sus radios a Internet y actua como si fuera su propio repetidor personal de baja potencia, lo cual es muy util cuando no se esta en el rango de cobertura de un repetidor DMR convencional, y que ademas por su tamano puede ser llevado consigo para su uso en un vehiculo cuando sale de viaje a otra ciudad o donde no existan repetidores DMR y utiliza la conexion a Internet de su telefono celular o red WiFi disponibles para poder mantener el contacto con los repetidores de radio locales de su ciudad de origen (u otras…)

La mayoria de los hotspots son multi-modo*, y manejan no unicamente DMR sino tambien DStar, Yaesu Fusion, P25, NXDN y otros protocolos digitales utilizados tambien en redes digitales de radioaficionados.

Existen varios modelos de hotspots como ZUMspot, JumboSpot, OpenSpot, MMDVM, etc. que usted puede facilmente comprar o incluso construir.



Es DMR util para mi?

El uso de DMR en los circulos de hobby de radio cae en dos categorias; Los radioaficionados y los usuarios de receptores scanner o monitores.

Radioaficionados:

Los radioaficionados desde hace mucho tiempo han aprovechado las ventajas de los excedentes de equipo comercial, de segunda mano o incluso de equipos nuevos adaptados para su propio uso (de hecho el uso de las populares bandas de VHF y UHF nacio despues de la 2a Guerra mundial con los excedentes de radios militares), y DMR no es la excepcion.

Los repetidores DMR de radioaficionados alrededor del mundo siguen apareciendo cada vez mas rapido y la gran mayoria se encuentran interconectados para proveer una nueva e interesante red de comunicaciones a nivel global y dependiendo del talkgroup seleccionado, usted puede comunicarse con otros colegas de la misma ciudad, en su estado o pais, y con algunos TG’s incluso a todo el mundo.

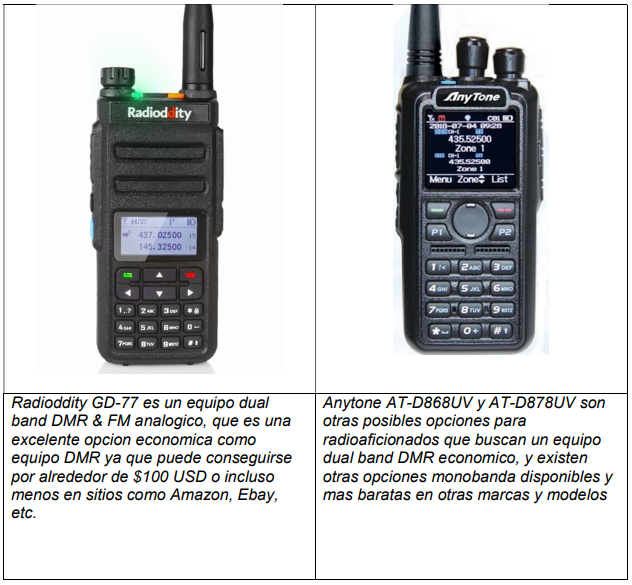

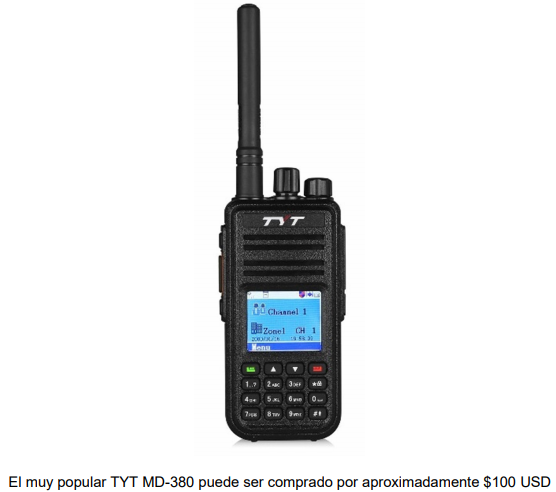

Los radios DMR de Motorola son frecuentemente (re)utilizados, pero con el incremento en el mercado de otros equipos baratos de varias marcas, la disponibilidad y acceso a los equipos DMR hace que sea muy facil entrar a esta modalidad incluso por menos de 100 dolares USD. (*NR. Al dia de hoy en el 2021 existen en proceso varias iniciativas de radioaficionados a nivel mundial para unificar a las redes de radio digital VHF/UHF mas relevantes en una sola red global de radiocomunicacion sin importar el protocolo digital de origen, haciendolas realmente compatibles entre si y que todos los que usamos estos equipos podamos usar el radio que mas nos convenga o el que tengamos mas accessible geografica, comercial o economicamente).

Scanning:

A medida que la digitalizacion sigue su curso, muchos negocios e intereses comerciales han migrado sus sistemas de Comunicaciones de sistemas FM analogicos a DMR, y existen scanners disponibles que pueden escuchar DMR, habilitando a los entusiastas de este hobbie para escuchar estas trasmisiones. Pero para los que aun no justifican la inversion de comprar equipos digitales (a pesar de las grandes reducciones en precio) existen otras alternativas como utilizar ciertos programas de software, junto con un receptor analogico que provea una salida del circuito descriminador, y un ‘cable virtual’ de audio y asi se podran escuchar las transmisiones digitales en su computadora, no solo de DMR sino de otros protocolos como P25, NXDN….

http://members.optuszoo.com.au/jason.reilly1/DMRbasics.htm The basics of DMR Digital Mobile Radio © Copyright Jason Reilly, 2018, 2019

Guia de buenas practicas en DMR

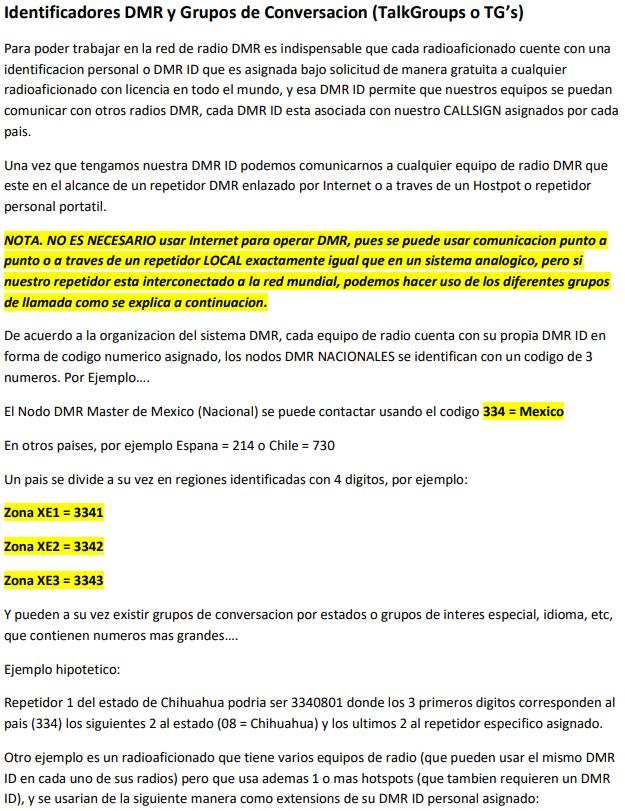

IDs de Usuario

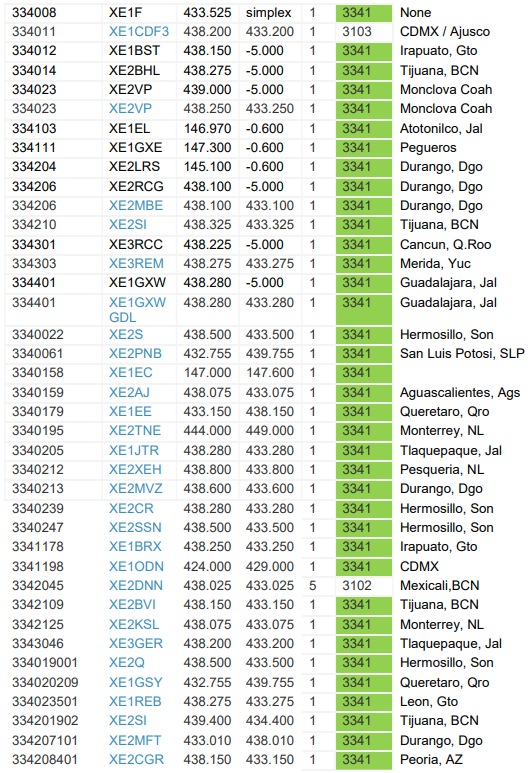

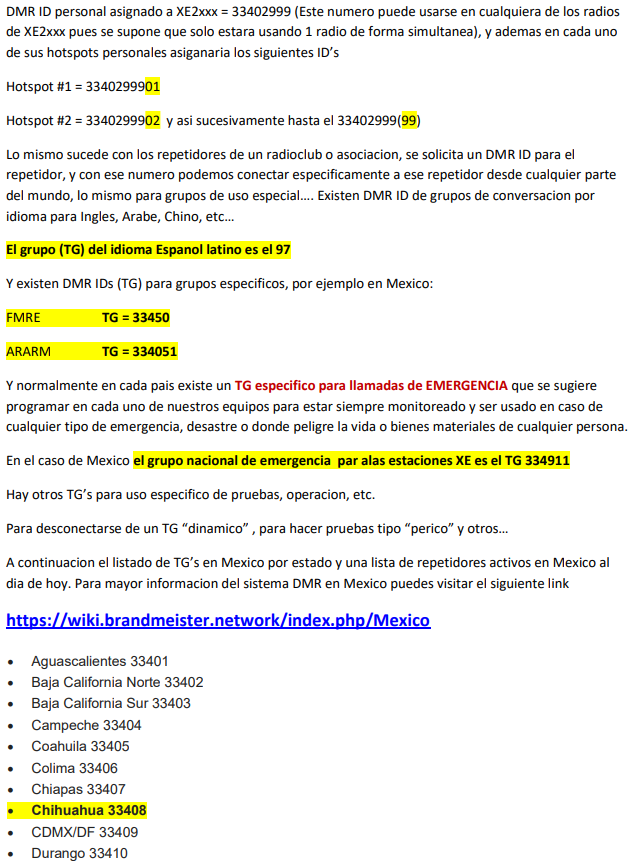

DMR fue desarrollado para un mercado primario comercial. Por lo tanto, todos los radios y repetidores requieren un numero Identificador, que en el caso de los radioaficionados no debe ser confundido con el CALLSIGN o letras de llamada del operador. Estos numeros identificadores son unicos e individuales y pueden ser utilizados en varios dispositivos *pero no al mismo tiempo. Y se ha elaborado un sistema basado en forma similar a la numeracion Telefonica GSM mundial para el ambiente amateur. Cada identificador es individual y especifico para cada radioaficionado.

Se requiere que todos los radioaficionados que vayan a utilizar la red DMR soliciten su identificador para asegurarse de su informacion se encuentre debidamente registrada en las bases de datos mundial que permiten la operacion y uso de la red DMR a nivel global.

Niveles de Audio

La inconsistencia de los niveles de audio transmitidos por los equipos de radio DMR quizas sea su mayor deficiencia en este momento, y hasta que se establezca un estandar y se encuentre la solucion tecnica correspondiente, es importante que nuestros niveles de audio sean consistentes con los demas usuarios de la red. Cuando usemos un equipo de radio que permita ajustes de audio se solicita que cada usuario realice una prueba de niveles y se exhorta a que haga los ajustes necesarios utilizando el TG 9999 donde el operador puede realizar los ajustes correspondientes sin afectar el trafico de otros radioaficionados en la red.

Talk Groups – Cuales usar?

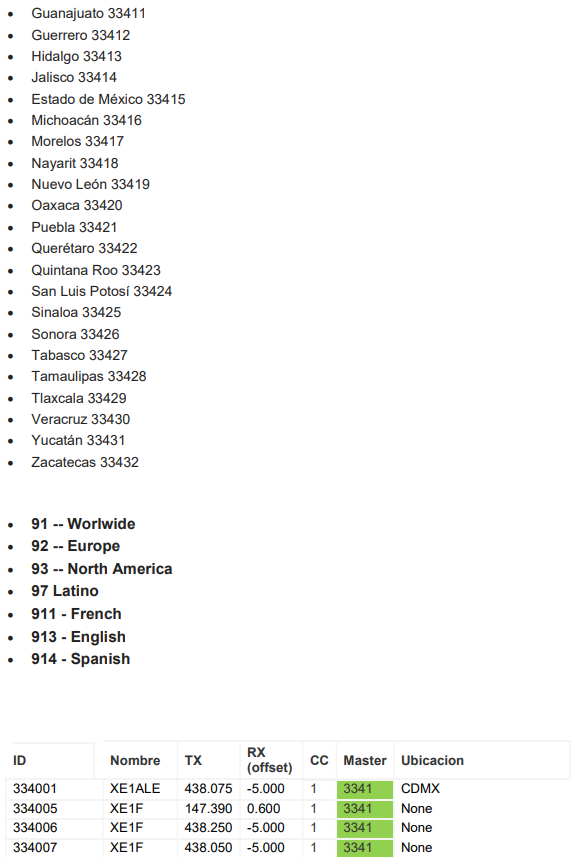

Existen una gran cantidad de TGs disponibles para la comunidad DMR. Algunos sirven a grupos especificos de interes, otros estan basados en areas geograficas o por idiomas e historicamente los TGs han sido creados basandose principalmente en estas dos ultimas variables. La principal razon no es excluir a nuestros colegas de hablar a otras regiones sino como una herramienta para administrar nuestros recursos y equipos. Este enfoque de organizacion se desvanece cuando los duenos de repetidoras y puentes comparten y retrasmiten TGs sin autorizacion o analisis previo y esta situacion genera retroalimentacione (feedback) en otros TGs, situacion que no es deseable en la red DMR. Basicamente todos los TGs estan disponibles para cualquier usuario, y se pide en retorno a los administradores de equipos “Puente” que utilicen los TGs via conexion DIRECTA a uno de los servidores CORE de la red y a los usuarios que respeten el uso predefinido de cada TG para optimizar los recursos utilizados en cada transmision. El usar la minima cantidad de recursos es importante, pero que significa? Digamos que un usuario en Europa esta tratando de comunicarse con alguien de Norteamerica y la manera de hacerlo es a traves del uso de TGs globales como Worldwide Calling o Worldwide English (u otro idioma). Pero si este mismo usuario unicamente quiere establecer una platica con un amigo y AMBOS tienen acceso a su repetidor LOCAL, la major forma de lograrlo es usando el canal local del repetidor, ya que en el caso de la llamada de Europa a Norteamerica en uno de los TGs globales, la transmision activara un slot en practicamente cada repetidor DMR en el mundo por lo que no tiene mucho sentido utilizar los recursos de otros equipos cuando practicamente podriamos hacer lo mismo usando solo un timeslot de un TG local o regional para llevar a cabo nuestra conversacion. Aunque es posible hacerlo de ambas formas, no tiene mucho sentido hacerlo en el TG mundial, ya que estaremos utilizando mas recursos de los necesarios que podrian estar no disponibles para miles de usuarios de otras partes del mundo. Ahora tiene sentido?

Canales de Llamada y TGs activados por usuario

Adicionalmente a usar los TGs correctos basandose en sus necesidades de comunicacion, es tambien importante comprender que los TGs pueden trabajar de 2 formas diferentes definidas por su administrador del repetidor o punto de acceso.

Un TG puede ser configurado para estar “siempre activo” o “activado por el usuario”. El TG siempre activo, es como su nombre lo indica, un TG que siempre estara activo en su repetidor, mientras que un TG activado por el usuario no estara activo sino hasta que un usuario lo solicite. Esto es realizado seleccionando el canal y oprimiendo el boton del PTT. La transmision corta activara el TG for una cantidad de tiempo predeterminada por el administrador. Si al final de esa cantidad de tiempo no se detecta trafico, el repetidor volvera a su estado normal. Lo mas recommendable es que los TG regionales sean programados como “siempre activos” y que sean usados como canales de llamada o conversaciones cortas. Un canal de llamada es un TG cuyo proposito primario es hacer contacto inicial con otro usuario en particular y una vez contactado se puede utilizar otro TG de tipo local para conversaciones largas o una conversacion punto a punto. Recuerde que la red DMR nos pertenece a todos nosotros, y que al usarla correctamente hacemos que crezca y permanezca abierta para todos para disfrutarla responsablemente y ayudando a otros a hacerlo de la misma manera.
