El Aluminio: El Material Predilecto para Antenas HF de Radioaficionados

El mundo de la radioafición es tan vasto como el éter que surca. Dentro de este apasionante hobby y servicio, la antena se erige como un componente crucial, el nexo entre el equipo del radioaficionado y el mundo exterior. En el rango de Altas Frecuencias (HF), donde las longitudes de onda son considerables, la elección del material para la construcción de estas antenas no es trivial. Si bien el cobre es un conductor eléctrico excepcional, el aluminio se ha consolidado como la opción predilecta para la gran mayoría de las antenas HF, y las razones son múltiples y bien fundamentadas.

1. El Dilema del Peso y la Estructura

Las antenas HF, especialmente las direccionales como las Yagis o las cúbicas, pueden alcanzar dimensiones considerables. Un dipolo para 80 metros, por ejemplo, tiene una longitud total de aproximadamente 40 metros. Si hablamos de antenas multibanda o con múltiples elementos para diversas frecuencias, el tamaño y, por ende, el peso, aumentan drásticamente.

El cobre, con una densidad de aproximadamente 8.96 g/cm³, es significativamente más denso que el aluminio, cuya densidad ronda los 2.70 g/cm³. Esta diferencia de peso es crucial:

• Menor carga sobre la torre o mástil: Una antena más ligera reduce la tensión sobre la torre, el rotor y los anclajes, permitiendo el uso de estructuras de soporte más económicas y menos robustas, o bien, montar antenas más grandes en torres ya existentes.

• Facilidad de montaje y mantenimiento: La manipulación de elementos de antena largos y pesados es una tarea ardua y peligrosa. El aluminio, al ser mucho más ligero, simplifica enormemente el proceso de ensamblaje, elevación e instalación, así como cualquier mantenimiento futuro.

• Reducción del momento de inercia: Para antenas giratorias (con rotor), un menor peso implica un menor momento de inercia, lo que a su vez significa menos estrés para el rotor y un movimiento más suave y eficiente.

Aquí podemos ver una antena Yagi de aluminio, destacando su ligereza y diseño estructural.

2. Resistencia a la Intemperie y Durabilidad

Las antenas de radioaficionados están expuestas a las inclemencias del tiempo durante años, soportando lluvia, viento, nieve, hielo, radiación UV y cambios extremos de temperatura. La corrosión es un enemigo silencioso que puede degradar el rendimiento de la antena y comprometer su integridad estructural.

• Corrosión del Aluminio: El aluminio forma una capa de óxido de aluminio (alúmina) en su superficie cuando se expone al aire. Esta capa es extremadamente densa y adherente, y lo que es más importante, es autoprotectora. Una vez formada, previene una mayor oxidación del metal subyacente, confiriéndole una excelente resistencia a la corrosión en la mayoría de los ambientes atmosféricos.

• Corrosión del Cobre: El cobre, por su parte, desarrolla una pátina verde (carbonato de cobre) con el tiempo. Si bien esta pátina también ofrece cierta protección, no es tan robusta como la del aluminio y puede ser más susceptible a la degradación en ambientes marinos o industriales. Además, la oxidación del cobre puede aumentar la resistencia en las juntas y conexiones, afectando el rendimiento.

• Corrosión Galvánica: Un factor crítico a considerar es la corrosión galvánica. Si se utilizan metales diferentes en contacto directo, y en presencia de un electrolito (como el agua de lluvia), el metal menos noble (más anódico) se corroerá preferentemente. El aluminio es más anódico que el cobre. Si se usan elementos de cobre y aluminio en contacto, el aluminio se corroerá rápidamente. Por esta razón, en antenas de aluminio se utilizan tornillos y herrajes de acero inoxidable, que tienen un potencial galvánico más cercano al aluminio.

3. Consideraciones de Conductividad Eléctrica

Aquí es donde el cobre brilla teóricamente, siendo el segundo mejor conductor eléctrico después de la plata. Sin embargo, la realidad de las antenas HF introduce matices importantes:

• Efecto Pelicular (Skin Effect): A frecuencias de radio, la corriente tiende a viajar por la superficie del conductor en lugar de distribuirse uniformemente por toda su sección transversal. Este fenómeno se conoce como efecto pelicular. En HF, la «profundidad de penetración» (skin depth) es bastante pequeña. Esto significa que la conductividad del interior del material es menos relevante que la conductividad de su superficie.

• Dimensionamiento del Conductor: Para compensar la menor conductividad volumétrica del aluminio en comparación con el cobre, los elementos de las antenas de aluminio suelen tener un diámetro ligeramente mayor. Dado el efecto pelicular, este aumento de diámetro no necesita ser drástico para lograr una conductividad superficial equivalente o incluso superior para las frecuencias de trabajo. El mayor diámetro del tubo de aluminio también contribuye a una mayor resistencia mecánica sin un aumento significativo de peso.

• Pérdidas por Resistencia: En antenas bien diseñadas para HF, las pérdidas óhmicas en el conductor son generalmente bajas en comparación con otras pérdidas (por ejemplo, pérdidas en el dieléctrico del coaxial, o pérdidas en la tierra si es una antena vertical). La pequeña diferencia en conductividad entre el aluminio y el cobre, una vez considerado el efecto pelicular y el dimensionamiento, resulta en una diferencia insignificante en el rendimiento en la mayoría de las aplicaciones prácticas para radioaficionados.

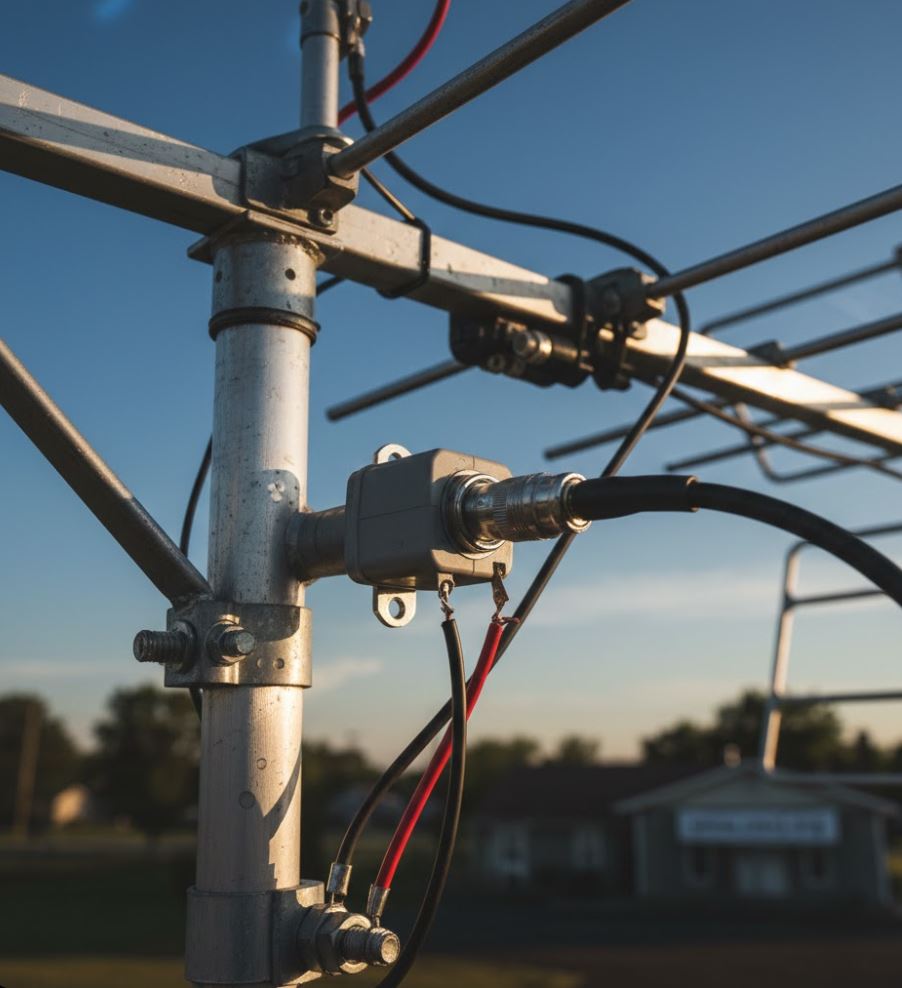

Aquí se muestra el detalle de las conexiones y el cableado de una antena de aluminio.

4. Costo y Disponibilidad

El aluminio es un material significativamente más económico que el cobre. Esta diferencia de costo se traslada directamente al precio final de la antena, haciéndola más accesible para el radioaficionado. Además, el aluminio es ampliamente disponible en una variedad de formas (tubos, láminas, perfiles) y aleaciones adecuadas para la construcción de antenas, lo que facilita tanto la fabricación industrial como la construcción casera.

5. Facilidad de Fabricación y Moldeabilidad

El aluminio es relativamente fácil de trabajar. Puede ser cortado, taladrado, doblado y soldado con las herramientas adecuadas. Esto es una ventaja tanto para los fabricantes que producen antenas en serie como para los radioaficionados que disfrutan de construir sus propias antenas («homebrew»). La variedad de aleaciones de aluminio disponibles (como la 6061-T6, muy popular por su combinación de resistencia y trabajabilidad) permite optimizar las propiedades mecánicas para los requisitos específicos de la antena.

Resumiendo:

Aunque el cobre ostenta una superioridad intrínseca en conductividad eléctrica, las ventajas prácticas del aluminio en la construcción de antenas de HF para radioaficionados son abrumadoras y lo convierten en la elección lógica y dominante. Su menor peso, excelente resistencia a la corrosión, costo más bajo y facilidad de trabajo superan con creces la ligera desventaja en conductividad, que en la práctica, a frecuencias HF y con un diseño adecuado, resulta ser insignificante.

Para los miembros y amigos del Club de Radioexperimentadores de Cd. Juárez, www.crecj.org, la elección de antenas de aluminio no solo representa una decisión técnica acertada por su rendimiento y durabilidad, sino también una opción práctica que facilita la instalación, el mantenimiento y la accesibilidad para sus miembros, permitiendo a más radioaficionados disfrutar plenamente de este fascinante servicio y hobby.
