Empezando a usar AREDN

Ahora que acabas de descubrir AREDN, te estarás preguntando, Qué está pasaaandoooooo ?!!!

AREDN es la red de radio aficionados autoconfigurable de emergencia.
Amateur Radio Emergency Data Network

Red de Datos de Emergencia Amateur

Ya es tiempo de tener nuestro propia Red de Banda ancha de Emergencia para datos. Los radio aficionados han transferido datos de IP por radio durante años, y…. ¡Esta red es RÁPIDA!

Comencemos con algunos conceptos básicos. Ampliaremos este articulo, así que revíselo de vez en cuando.

  • AREDN es una red, no es un software de aplicación. Es una compilación de firmware especial que transforma el equipo inalámbrico de consumidor, en una función especializada de radioaficionado. Puede usar el software de la aplicación para transportar sus datos de un lugar a otro, pero debe proporcionar el software de la aplicación tal como lo hace en su hogar u oficina.
  • Una red Mesh es una autopista por la que viajan los datos. Activar dos nodos de malla cargados con nuestro firmware crea una red de datos. Esta carretera transporta su carga (datos) y permite que su computadora local use información o aplicaciones almacenadas en otros lugares
  • Los nodos de malla eran originalmente antenas para internet de consumo, pero cambiaron su función cuando se les cambió el firmware.
  • Después de la conversión, los puertos WAN, LAN y Wi-Fi se vinculan mediante reglas especiales y ya no funcionan como una antena para internet normal. Algunos dispositivos como Ubiquiti Bullet tienen una sola conexión de red, otros cuentan con dos puertos. Todos tienen la antena y señal de RF (WiFi).
  • Los nodos de malla son auto-descubiertos, auto-configurables, auto publicitarios y tolerantes a fallas.
  • Los nodos de malla son una red de datos sin los cables. La mayoría de las tareas que puede realizar a través de una red cableada o inalámbrica en su hogar u oficina funcionarán en un nodo de malla
  • Los nodos de malla son pequeños, portátiles, de bajo consumo y económicos. Se alimentan con batería fácilmente
  • Los nodos de malla pueden tener fácilmente un alcance de 40 Km o más, utilizando la potencia de stock y antenas con ganancia adicional, si tiene línea de vista.
  • Los nodos de malla se comunican con otros nodos a través de las frecuencias de Wi-Fi y solo hablan con otros nodos de malla.
  • No puede usar Wi-Fi para conectarse a un nodo de malla desde su computadora, netbook, teléfono inteligente u otro dispositivo inalámbrico.
  • Es posible extender una red de malla con un punto de acceso (AP) debidamente restringido donde solo los radio aficionados tienen acceso
  • Las computadoras se conectan a los nodos de malla con un cable Ethernet y los controlan mediante un navegador de internet.
  • Puede acceder a la pantalla de control en su propio nodo de malla y saltar fácilmente a cualquier otro nodo de malla con un clic o dos
  • La dirección web de su nodo de malla es http: // localnode: 8080
  • Desde la pantalla de estado de malla, puede saltar a cualquier otro nodo de malla miembro para usar sus servicios, configurarlo, instalar o actualizar software o ver los otros nodos vecinos directos que puede ver ese nodo de malla
  • Los nodos de malla usan conexiones de igual a igual. Esto significa que cada nodo se conecta a todos los demás que puede alcanzar directamente.
    Esto es diferente a la configuración en estrella donde los usuarios inalámbricos se conectan a un punto de acceso.
  • Las conexiones punto a punto comparten el mismo SSID (nombre de red) Ese nombre es AREDN-10-v3
  • Si cambia el SSID, lo deletrea mal o cambia la puntuación, la malla se rompe. Debe ser exactamente igual para todos los nodos.
  • A medida que se desarrollan versiones posteriores del firmware, puede surgir la necesidad de cambiar los formatos de datos. En ese momento, el SSID cambiará, formando una nueva red de malla con el firmware actualizado.
  • NO cambie el SSID a menos que sea un experto y comprenda que creará una red de malla completamente diferente cuando lo haga.
  • Cada nodo de malla debe tener un nombre de nodo único. Normalmente este es su indicativo con un sufijo (XE2XYZ-C.P.-1, XE2XYZ-mobile …)
  • El SSID es el nombre de la red que se ve a través de Wi-Fi y es el mismo para todos los miembros de malla, el nombre de nodo es el nombre del dispositivo (su indicativo + codogo postal + sufijo)

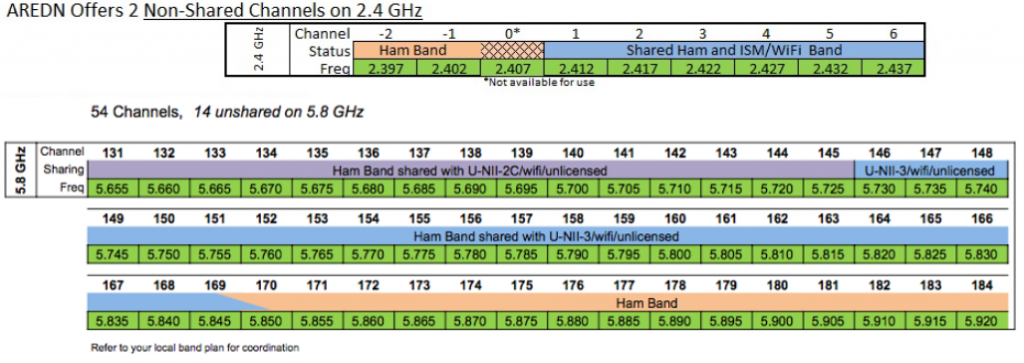

  • Los nodos de malla operan en el canal 1. Los canales 1-6 de la banda inalámbrica 802.11B / G están completamente dentro de la banda de radioaficón de 2,4 ghz. Ya se transmite tambíén en 5.8GHz, 3Ghz y 900MHz dentro de las bandas de radioafición y se aplican diferentes canales en esa banda.
  • Los nodos de malla en los canales 1-6 usan las reglas de IARU-2 y la parte 97 de la FCC en lugar de la parte 15. Esto permite antenas grandes, más potencia, otros cambios en 2.4GHz y en 5.8GHz de forma similar pero con muchos mas canales disponibles.
  • Los nodos de malla se comunican con otros nodos mediante RF (Wi-Fi), con Internet a través del puerto WAN y con computadoras, servidores, cámaras de video y otros dispositivos que usan los puertos LAN
  • Los nodos de malla crearán una red simplemente activando varios de ellos. Crean redes de datos portátiles de alta velocidad en minutos
  • Los nodos de malla no necesitan una computadora conectada para pasar datos a otros nodos de malla. Solo conecta uno, expandirá la malla
  • No es necesario que se conecte físicamente a un nodo de malla determinado para realizar cambios en él. Puede «acceder de forma remota» para configurarlo desde cualquier lugar de la red de malla
  • Los datos son datos. Puede ser Video IP, VOIP, tráfico LAN entre computadoras, navegador web leyendo una página informativa de situación, descargando software operativo o un manual de radio por FTP, imprimiendo algo en una impresora remota, chat de teclado, acceso a Internet, etc.
  • Existen direcciones IP pero interactúa con los nodos de malla utilizando el nombre del nodo. Los nombres pueden ser tácticos, pero su llamada de radio aficionado todavía se envía con frecuencia como un paquete de baliza.
  • Cualquier nodo de malla dentro del alcance inalámbrico se une automáticamente a la malla existente e intercambia rutas disponibles con todas las demás.
  • Si un nodo de malla tiene acceso a Internet o contiene un servidor NTP (protocolo de tiempo de red), todos los nodos de malla obtendrán una fecha / hora correcta en su pantalla
  • A medida que las señales se hacen más fuertes y se desvanecen, los nodos se unen y abandonan la malla. Puede suceder muchas veces mientras conduce.
  • Su ruta entre dos nodos de malla puede ser de salto único o múltiple y puede / cambiará sin previo aviso o impacto para usted. Los datos fluyen donde deben fluir debido al enrutamiento automático entregado por OLSR
  • Un solo nodo que se une a su malla puede agregar muchos otros nodos si puede ver otros nodos de malla que el primer grupo no puede alcanzar. Lo hace convirtiéndose en un puente para unir los dos grupos separados de nodos de malla.
  • Los propietarios de nodos de malla de diferentes partes del país se unirán a cualquier malla existente simplemente entrando dentro del rango.
  • El uso de una carga de software estándar, un SSID compartido y una frecuencia de operación en todos los nodos significa que dos radio aficionados, que nunca se han conocido y que no se dan cuenta de la presencia del otro, pueden formar una red de malla simplemente estando dentro del alcance del otro. Más tarde, los radio operadores adicionales se unen a la red ( y quizás traen recursos de red adicionales o servicios anunciados) al encender sus dispositivos dentro del alcance del primer grupo
  • El Servicio de Nombre de Dominio (DNS) se proporciona automáticamente a todos los miembros de malla, lo que les permite ver / interactuar con otros nodos de malla.
  • Después de la conversión inicial y la configuración del nombre y la contraseña del nodo, no se necesitan más cambios para conectarse con otros nodos y no se necesitan configuraciones o ajustes para que la malla continúe ejecutándose. El usuario puede unirse o salir, los servicios anunciados pueden aparecer o desactivarse, y todos los usuarios aprovechan cualquier recurso de red.
  • Los recursos informáticos en su nodo de malla se pueden compartir con otros en la malla. Estos son servicios anunciados.
  • Su nodo de malla puede ver y usar servicios anunciados en otros nodos simplemente haciendo clic en ellos en su navegador web.
  • Si un nodo de malla tiene su puerto WAN conectado a una fuente de Internet, y un cambio de configuración, puede proporcionar Internet a todos los miembros de malla, pero usted siempre es responsable de todo el tráfico que cumpla con los lineamientos para radioaficionados segun IARU-2 y en E.U. la parte 97. ( no comerciar )
  • Las actualizaciones de firmware y los parches se realizan desde un menú interno.
  • Los nodos de malla se pueden administrar de forma remota y cualquier usuario con la contraseña de ese nodo puede actualizar el firmware o el nivel de parche
  • Los usuarios en otras partes de la malla pueden ver otras pantallas de estado de nodo de malla e incluso dispositivos inalámbricos visibles para ese nodo específico.
  • Los nodos de malla tienen varios modos de operación y el mismo dispositivo se puede configurar para cambiar los roles según lo dicte
  • Tener nodos de malla de repuesto significa que puede implementarlos para cada uno de los diversos roles, como colocar un AP local para las agencias civiles y militares de nuestra zonageográfica inmediata atendidas como protección civil, cruz roja, etc.
  • Varios nodos de malla + un operador experimentado = navaja suiza portátil de despliegue rápido de servicios de red !
  • Las microondas son diferentes a UHF / VHF / HF Las   antenas siempre le brindan más que amplificadores. Cuando un repetidor es todo boca y sin orejas, se llama «cocodrilo». Cuando aumenta la potencia de transmisión en un nodo de malla, no puede obtener la misma ayuda para escuchar las señales entrantes. Las antenas direccionales reducen el ancho del haz para aumentar las señales en el eje mientras rechazan simultáneamente las señales no deseadas y el ruido fuera del eje. Ningún amplificador puede hacer esto.
  • Cualquier aumento en la potencia también causa serios problemas de seguridad y aumenta el nivel de ruido para todos los usuarios. El operador de control siempre es responsable del cumplimiento de las normas de cada Pais con respecto a la exposición a RF.
  • Agregue antenas direccionales de calidad en ambos extremos y asegúrese de tener una verdadera línea de visión con una zona clara de Fresnel antes de considerar cualquier amplificador. Consulte otras secciones de este sitio web para obtener información sobre seguridad de RF y nivel de ruido.

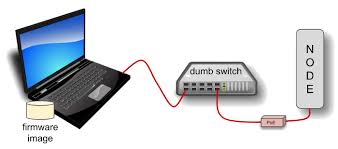

Instalación del Firmware AREDN® — AREDN Documentation 3.19.3.0 documentation
CONFIGURACIÓN BASICA DE UN NODO TÍPICO DE AREDN

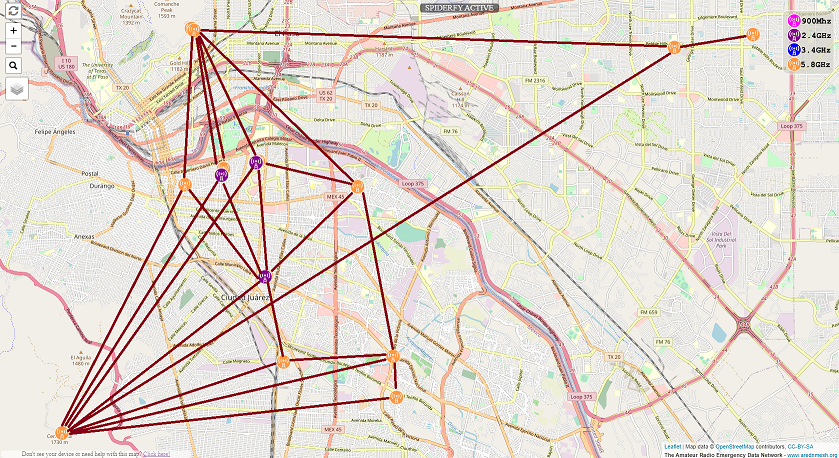

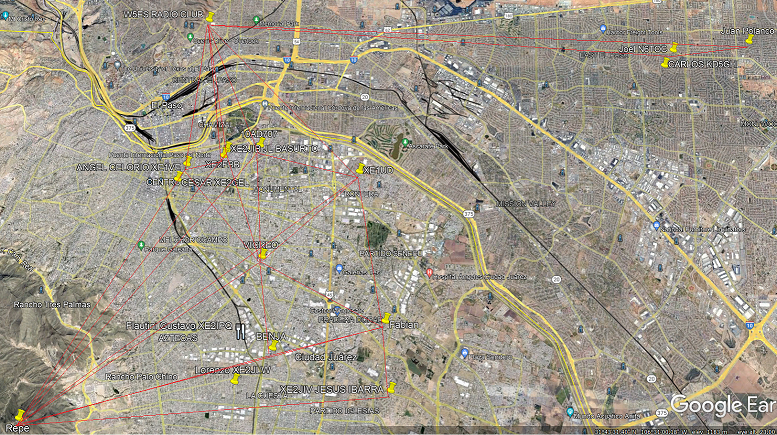

Ese mapa de la AREDN de Cd. Juarez, Chih. y El Paso, Tx.
