Guia BÁSICA y genérica, para programar tus radios DMR

Por XE1UD Miguel Vasquez

Si ya exploraste la fascinante modalidad de los modos digitales de voz (y específicamente DMR) y ya adquiriste un radio y un hotspot personal o tienes acceso a uno de los varios repetidores DMR que continuamente se están instalando en todas partes del mundo, ahora te encuentras frente al dilema de poder programar tu(s) equipos de radio para poder realizar los ansiados comunicados que esta modalidad te ofrece, te presento una serie de pasos elementales que debes realizar antes de poder realizar tu primer contacto. Revisaremos los puntos básicos elementales para la programación de tu radio sin importar la marca y modelo, ya que todos los equipos disponibles para DMR en las bandas de radioaficionados son muy similares en cuanto a la información que requieres programar.

Antes de iniciar la programación de tu radio debes realizar algunos pasos que te permitirán contar con el numero ID digital de acceso a las redes de voz digitales de radioaficionados y que viene siendo el equivalente a tu Callsign de radio asignado por las autoridades reguladoras de tu país (y asociado de manera personal a ese mismo Callsign). Para ello debes ingresar a la siguiente página:

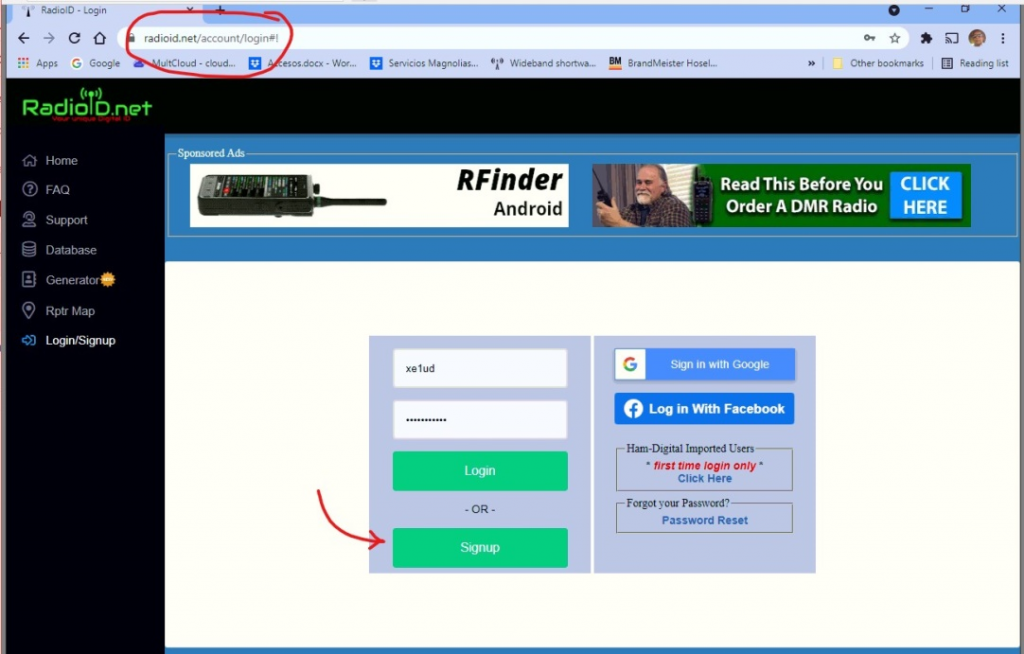

http://radioid.net

Regístrate y solicita de forma gratuita tu ID digital personal proporcionando la información requerida que te identifica como radioaficionado (El proceso es sencillo y una vez aprobada tu solicitud recibirás un correo electrónico con tu ID digital).

Ya con tu ID digital puedes proceder a programar tus equipos (radios y hotspots).

Nota: para el caso de usar hotspot(s) personales debes registrarlos en alguna de las redes de aficionados que soportan tráfico DMR (existen varias opciones pero en nuestro caso usaremos la red “Brandmeister” abreviada como BM ya que es la red con mayor crecimiento a nivel mundial y cuenta con un adecuado soporte y control de nuestros equipos a través de su página

http://brandmeister.network

Debes registrarte y solicitar acceso a la red proporcionando el DMR ID digital que obtuviste anteriormente.

Este proceso es rápido e igual que en el caso anterior recibirás confirmación vía correo electrónico de tu registro exitoso para poder ingresar tus hotspots o repetidores personales en la red.

Si tienes acceso a algún repetidor local DMR puedes omitir el paso anterior y proceder directamente a programar tus radios. Asegúrate de contar con el cable de programación adecuado y el software específico para la marca y modelo de tu equipo y revisa los manuales de instalación que vienen con ellos.

Accede a tu software de programación y aparecerá un menú con las opciones principales del lado izquierdo y los detalles de cada opción del lado derecho

(Todos los softwares de programación DMR son muy similares y cuentan con las mismas opciones con algunas pequeñas diferencias y para nuestro ejemplo usaremos el de mi radio Radioddity GD-77).

NOTA: Para efectos de programación BASICA no es necesario modificar los parámetros por default de todas las opciones y solo tocaremos aquellos parámetros que nos permitan usar los accesos a la red de radio de manera rápida y sencilla.

La primera parte de la configuración consiste en proporcionar nuestro Callsign e ID digital en el menú de “General Settings” como se muestra a continuación:

Una vez personalizado el equipo para efectos de identificación pasamos directamente a configurar la sección de canales para indicar en cuales frecuencias se encuentran los repetidores analógicos (Los repetidores digitales requieren de pasos adicionales para su configuración como veremos más adelante).

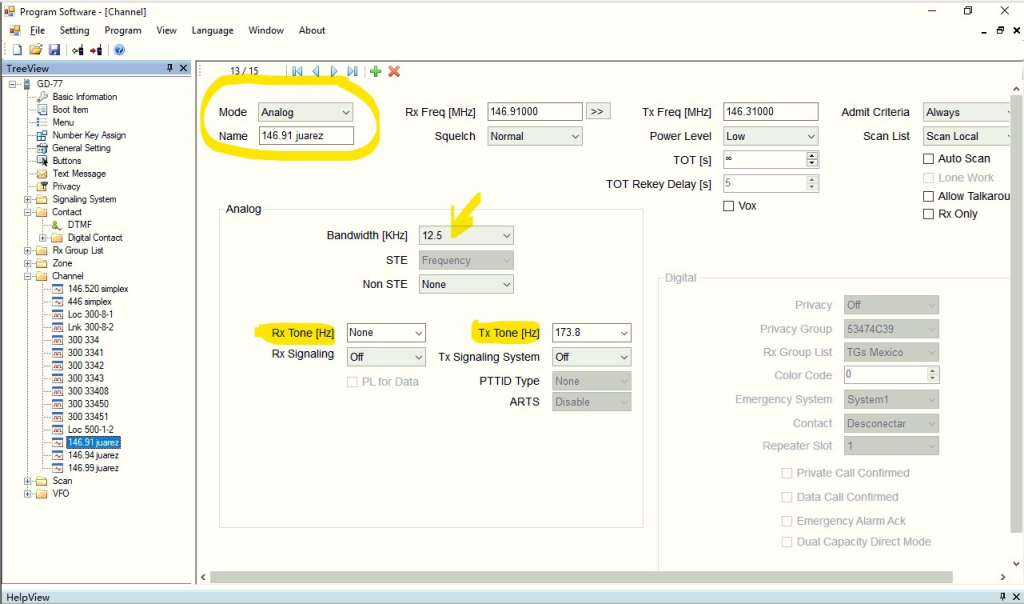

Esta etapa de canales analógicos es bastante familiar para quienes hayan programado anteriormente radios normales puesto que solo se requiere indicar que es un canal de tipo ANALOGO, las frecuencias de operación y los tonos de acceso correspondientes como se muestra aqui…

Agregamos uno a uno los canales analógicos igual que en la siguiente pantalla tomando en cuenta el parámetro de ancho de banda que para el caso de las repetidoras analógicas debe estar en modo “Wide/Ancho” pues de lo contrario el volumen de nuestras transmisiones será demasiado bajo.

Observen que en el modo analógico las secciones de parámetros digitales esta en gris indicando que no están disponibles para este “modo” y lo mismo sucederá a la inversa cuando programemos los canales digitales.

Una vez terminados de agregar todos los canales análogos y en contra de nuestra lógica, debemos “preparar” algunos parámetros del mundo digital antes de agregar los canales correspondientes, por lo tanto nos brincamos directamente a la sección de “Digital Contacts/Contactos Digitales” y ahí podemos agregar los siguientes elementos de forma similar a los contactos de nuestros teléfonos:

  1. Contactos digitales personales
  2. Repetidoras preferidas
  3. TG / Grupos de contacto

Estos datos los podemos agregar de forma manual o importando listados de las ID’s directamente de los sistemas de la red, ya que existen varios miles de ID’s disponibles pero que pueden ser bajadas completas o filtradas por países o regiones directamente de la página http://radioid.net o mejor aún desde https://guia.sdrchile.cl/dmrids/export que está en idioma español y permite exportar archivos en formatos específicos para ciertos modelos de radios…

En mi caso, yo importe únicamente el directorio de radioaficionados Mexicanos, una lista de los TG’s de México* y manualmente agregue a varios colegas de US con quienes tengo contacto regular. (El hecho de no poner TODOS los ID’s disponibles NO IMPIDE hacer QSO’s con cualquier estación o TG del mundo, solo que es posible que no aparezcan en nuestras pantallas ni su Callsign ni su nombre, solo su ID).

*La lista de TG’s por país puede ser consultada en las páginas de cada Master server nacional o directamente de radioid.net y en el caso de los TG’s de México también puede ser consultada en la página del Club de Radio Experimentadores de Ciudad Juarez (CRECJ) http://crecj.org/

Las ID’s personales y ciertos servicios como DISCONNECT y PARROT (muy útiles por cierto) deberán ser agregadas como del tipo “Private Call” y los repetidores y TG’s como “Group Call” como se muestra a continuación:

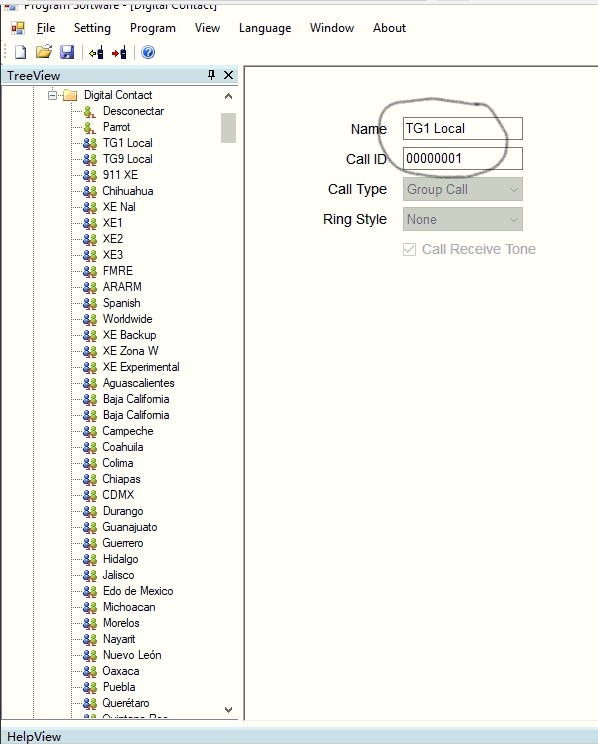

Existen ciertos ID’s que pueden/deben ser usados para operar un repetidor DMR en modo “Local” sin activar la interconexión de la repetidora para hacer contactos entre los usuarios locales del área de cobertura del repetidor, generalmente se usa la ID=1 o ID=9 para tal fin como se muestra a continuación:

Cuando ya tengamos nuestra lista de contactos digitales y TG’s a los que normalmente nos conectaremos ahora si podemos registrar los canales digitales de las repetidoras o hotspots personales a través de los cuales accederemos a la red y para eso entramos nuevamente al menú de “Channels” donde seleccionamos el modo DIGITAL, las frecuencias de operación, el COLOR (CC que viene siendo el equivalente a los tonos CTSS del modo analógico), el SLOT que usaremos en ese canal (recuerden que en DMR se pueden operar hasta 2 QSO simultáneamente en el repetidor, cada uno en su SLOT correspondiente 1 o 2), la lista de recepción de los TG’s que estaremos monitoreando en RX para ese canal (más adelante vemos como se hacen estas listas), y el contacto por default para ese canal cuando apretamos el PTT el cual puede ser un ID de radioaficionado o un ID de un TG en específico (Para el repetidor de Ciudad Juárez, el TG por default es el asignado al estado de Chihuahua 33408 en el SLOT 2).

Nota importante: En los radios DMR usados para el servicio amateur, el parámetro de “Privacy” DEBEestar apagado, ya que las comunicaciones encriptados no están permitidas en las bandas de radioaficionados y como la mayoría de los equipos vienen del ambiente comercial es una opción que debemos evitar.

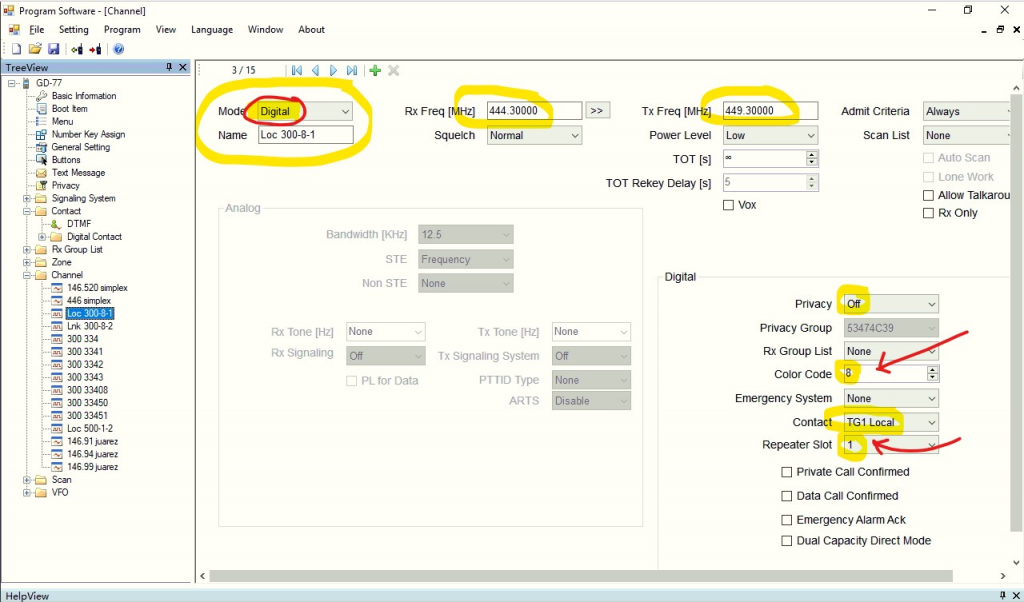

Ejemplo de un canal en la repetidora 444.300+ CC 8 Slot 1 para contactos Locales…

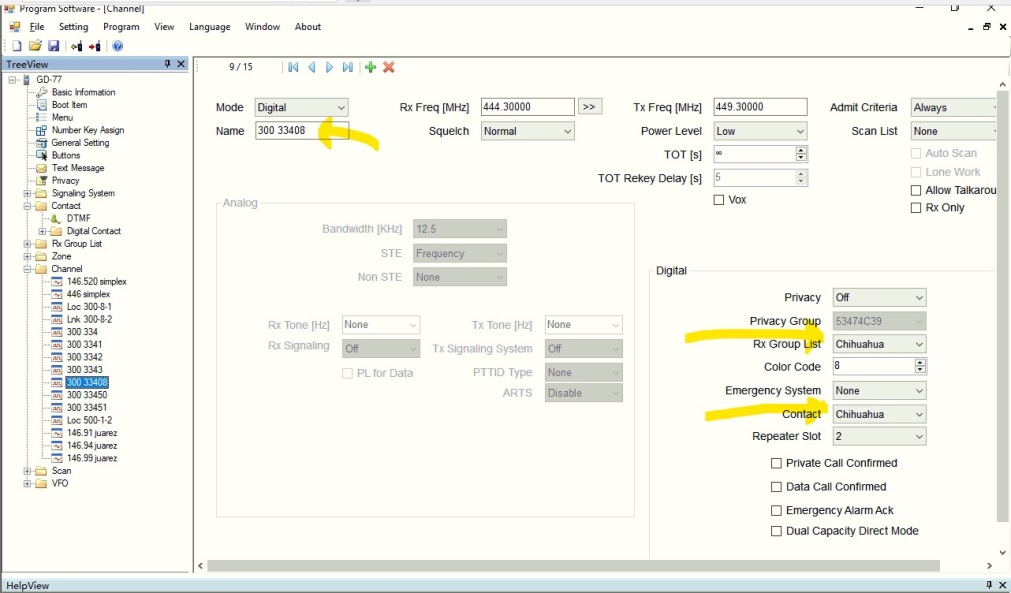

Otro ejemplo de un canal en la misma repetidora 444.300+ CC 8 Slot 2 para contacto con el TG default de Chihuahua 33408 (podemos “brincar” a cualquier TG en cualquier momento, pero yo programe este TG por default para facilitar el uso de mi radio solo oprimiendo el PTT).


Cuando queremos monitorear las conversaciones de varios TG’s en un solo canal de radio digital tenemos 2 opciones: Si nuestro radio permite el modo de RX promiscuo solo hay que habilitarlo para ese canal, en caso contrario hay que crear una lista de nuestros TG’s favoritos (RX GROUP LIST) para poder escuchar las conversaciones de ellos en el mismo canal programado como si fuera un scan de TG’s dentro de un mismo canal, ya que de lo contrario tendríamos que brincar a cada uno de los TG’s manualmente para monitorear el tráfico en particular.

En el ejemplo de la siguiente pantalla yo programe un RX Group List con varios TG’s de mi interés y poder ‘escanear’ los grupos sin brincar de canal, y además programe de forma individual un canal con cada uno de mis TG’s favoritos para poder acceder a ellos de forma directa e independiente con las flechas del teclado y evitar “brincos” accidentales de TG sobre todo cuando hay muchas conversaciones simultaneas.

Ejemplo de mi lista de monitoreo “TG’s Mexico”:

Ejemplo de uno de mis canales con acceso directo al TG XE Nacional 334

Si siempre vamos a operar nuestro radio en la misma zona geográfica podemos terminar aquí, pero si viajamos por diferentes áreas de cobertura donde existen repetidores DMR y analógicos podemos agrupar los canales en ZONAS, por ejemplo yo hice una zona con los canales de TG’s directos y otra zona para acceder rápidamente a todos los repetidores del área de Ciudad Juárez (análogos y digitales)

Varios radioaficionados prefieren hacer una zona solo para canales analógicos y otra para canales digitales pero eso es cuestión de gustos o facilidad de operación cuando se tienen muchos repetidores disponibles en nuestras listas.

Y para terminar este guía de programación, podemos crear listas de escaneo de canales según nuestras preferencias, yo solo tengo una pero se pueden hacer una para cada ciudad que se visite o para una carretera con cobertura de repetidoras, o para ciertos tipos de usuarios, etc…..

Espero que este documento les sirva de apoyo y para cualquier comentario al TG 33408 Chihuahua de la repetidora 444.300+ CC 8 en Ciudad Juárez, Chih. México.

73 de XE1UD

Mario

Amante de la radio.
