LA SIEMPRE INTERESANTE TELEVISIÓN DE BARRIDO LENTO

Breve descripción de las técnicas modernas SSTV
(Slow Scan Tele Vision).

Según copia del libro de mano de la ARRL de 1990, El Barrido lento de TV, Slow Scan Television (SSTV) comenzó en 1958 como resultado del esfuerzo de un equipo de operadores aficionados dirigido por Copthorne MacDonld, VE1BFL.

El objetivo de su esfuerzo era transmitir imágenes de televisión a través de un circuito de radio HF. El resultado fue un sistema que permitía la transmisión de un solo cuadro de televisión de 120 líneas dentro del rango de frecuencia de voz de 3 kHz típicamente asociado con las operaciones telefónicas HF.

SSTV era, de hecho, un proceso engorroso y técnicamente complicado que utilizaba tubos de rayos catódicos de larga persistencia y dispositivos electrónicos relacionados para decodificar y mostrar una imagen de traza cruda en blanco y negro.

La primera vez que presencié una demostración de Slow Scan Television fue en 1978. El objetivo de la demostración era mostrar cómo se puede lograr la transmisión de imágenes en color transmitiendo una serie de escaneos a través de filtros de color y recuperando fotográficamente la imagen a través de múltiples películas. exposiciones. Funcionó y quedé muy impresionado, sin embargo, llegué a la conclusión de que esto era para el Fotógrafo de SSTV, muy, muy dedicado.

Software

Mucho ha cambiado desde aquellos días y la mayor parte de la transmisión y recepción de SSTV ahora se genera y decodifica mediante un software de computadora que da como resultado un intercambio de imágenes en color altamente aceptable. El objetivo de SSTV sigue siendo el mismo; es decir, transmitir y/o recibir un solo cuadro de televisión por un canal de voz constante con la banda y el modo en uso. Un canal típico de banda lateral única de HF permitiría aproximadamente 2,5 kHz de ancho de banda y, por lo tanto, la imagen SSTV requerirá aproximadamente un minuto de construcción línea por línea.

Hay varios modos de transmisión de SSTV, pero los dos que disfrutan de mayor favor entre los operadores son Scottie-1 y Martin-1.

Scottie-1 es el modo popular en Australia , Japón y el Estados Unidos mientras que Martin-1 ha sido más favorecido por los operadores europeos.

Hay una variedad de paquetes de software SSTV disponibles, la mayoría de los cuales son muy buenos. Mi aplicación preferida es MMSSTV, en parte porque es gratis, pero sobre todo porque es un paquete muy impresionante con muchas funciones y, sobre todo, es fácil de usar.

MMSSTV funcionará bastante cómodamente en una computadora de museo como tipo Pentium de 133 MHz y hasta con Windows 95.

MMSSTV Versión 1.11 es producido por Makoto Mori JE3HHT se puede descargar desde MM Hamsoft en http://mmhamsoft.amateur-radio.ca/

Una búsqueda en Internet descubrirá una gran cantidad de información y programas relacionados con SSTV. Muchos radioaficionados defenderán apasionadamente MSCAN SSTV V2.2 u otro de los muchos otros programas que existen, ¡pero MMSSTV es mi favorito!

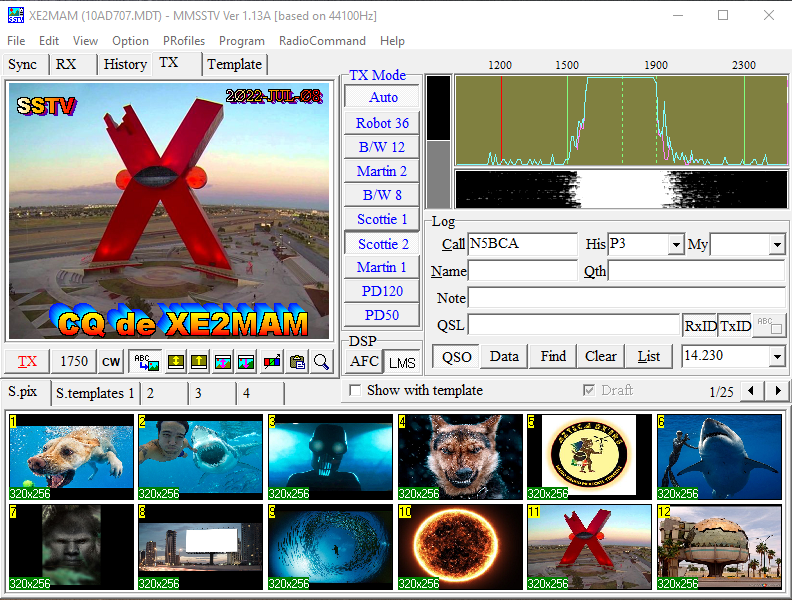

Ejemplo de una pantalla de MMSSTV con imagen cargada y lista para transmitir.

Interfaz

La interfaz entre el equipo de radio y la computadora es muy sencilla. La salida y la entrada de audio de la radio se pueden conectar directamente a la entrada y salida correspondientes de la tarjeta de sonido de la computadora. Si bien muchos operadores han tenido éxito con el método de conexión dura, he optado por usar transformadores de aislamiento para garantizar que la RF perdida no pueda llegar a áreas no deseadas a través de bucles de tierra.

Introducir la señal en el conector del micrófono del transceptor requerirá una atenuación sustancial de la señal generada por SSTV para evitar que se sobrecargue el transmisor. Esto se puede lograr alimentando la señal a través de una red de resistencia simple y ajustando con precisión la ganancia del micrófono del transceptor mientras se monitorea el nivel de potencia de RF.

Una búsqueda en Internet encontrará una gran variedad de circuitos para lograr la interfaz entre la tarjeta de sonido de la computadora y el transceptor. También hay una serie de interfaces comerciales disponibles para la tarea.

El problema crítico de la interfaz a tener en cuenta cuando se transmite es el exceso de control del transmisor, lo que dará lugar a una gran cantidad de interferencias en los canales adyacentes y posiblemente a daños en el transmisor.

Ciclo de trabajo

La señal generada por SSTV es un tono de frecuencia modulada que hace que el transmisor trabaje duro. Por lo tanto, se recomienda que la potencia de transmisión se reduzca a alrededor de veinte watts para el transceptor promedio de 100 W HF SSB o aproximadamente a la clasificación AM del transceptor. El ciclo de trabajo no debería ser un problema para los transceptores VHF/UHF FM típicos.

Frecuencias SSTV

SSTV es particularmente susceptible al ruido, por lo que supongo que las imágenes en la banda de 40 y 80 metros se degradarían bastante a menos que la banda fuera particularmente silenciosa o las señales fueran muy fuertes. SSTV se puede disfrutar en 2 metros de FM donde incluso las intensidades de señal moderadas producen una imagen de calidad dura como el cristal.

Una característica de MMSSTV es que puede almacenar automáticamente hasta 32 imágenes recibidas. He encontrado interesante dejar MMSSTV y la radio funcionando durante la noche en 14.230 MHz y a la mañana siguiente verificar qué partes del mundo estaban abiertas durante ese período.

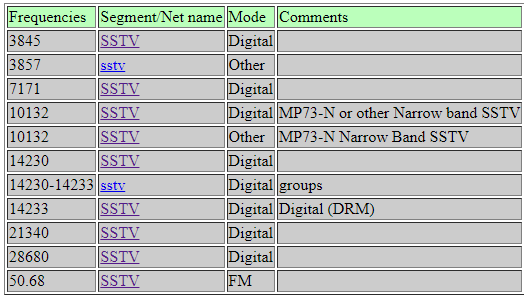

Plan de Bandas para SSTV

El futuro

La SSTV ha pasado de ser una actividad experimental marginal, técnicamente exigente, a ser un modo de bajo costo y técnicamente accesible para todos los operadores aficionados.

Es interesante notar que esto ha sucedido en gran parte en los últimos diez años y el desarrollo de la Televisión de Alta Definición de Barrido Lento (HDSSTV) y la Televisión Digital de Barrido Lento, que tiene más que ver con la transferencia de archivos, está comenzando a convertirse en la corriente principal dejando el futuro de la transmisión de imágenes a través de los circuitos de radio HF, brillante y en evolución.

¡Estoy lejos de ser un SSTVer dedicado, simplemente incursiono levemente en esto, pero si usted tiene alguna pregunta sobre SSTV por favor no dude en llamar!

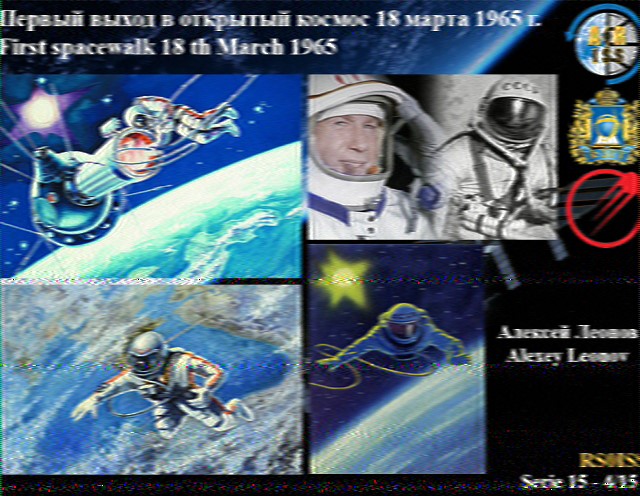

Ejemplos de Recepciones de SSTV en el modo PD120 hechas desde Cd. Juarez, Chihuahua, Mexico enviadas desde la Estación Espacial Internacional.

Una señal débil de la Estación Espacial Internacional en 145.800MHz
Una señal sólida del a Estación Espacial Internacional en 145.800MHz

Para obtener más información sobre la interfaz de la tarjeta de sonido, por favor haga click aquí: http://www.qsl.net/wm2u/interfaz.html

Adaptación y traducción por Mario Arriola
