Mayormente conocida como SSTV (o Television por Barrido Lento) por los radioaficionados, es una técnica de transmisión de imágenes estáticas a color o en blanco y negro por medio de cualquier radio disponible, en donde las imágenes se transmiten “codificando” las señales sobre un carrier de voz (sonido).
Normalmente se utiliza modulación en banda lateral (SSB) en HF, pero se puede utilizar cualquier otro método de modulación como FM (generalmente en bandas de VHF/UHF).
El SSTV como concepto fue creado a fines de la década de 1950 y en los 60’s comenzó a ser usado debido a la aparición de equipos de TV de rayos catódicos, pero en los 80’s y 90’s su uso se incrementó debido a la aparición de las primeras computadoras personales que facilitaron enormemente la tarea de “codificar” y “descodificar” las imágenes para convertirlas en cadenas de sonidos, aptos para ser transmitidos por cualquier tipo de radio de aficionados sin importar su nivel de experiencia técnica.
Para practicar SSTV, se necesita un radio de aficionado, una interfaz de audio, y software para la computadora o teléfono inteligente.
Cada línea de la imagen se transmite como un tono de audio, donde la frecuencia del tono cambia (se modula) para representar los diferentes brillos y colores de la imagen.
Un programa de computadora (MMSTV, YONIQ, Robot36, etc.) que puede ser instalado en cualquier PC, teléfono, o dispositivo Raspberry Pi, ESP32, etc. Se encargara de convertir las imágenes en señales de audio que serán transmitidos por el radio y viceversa cuando se reciben imágenes.

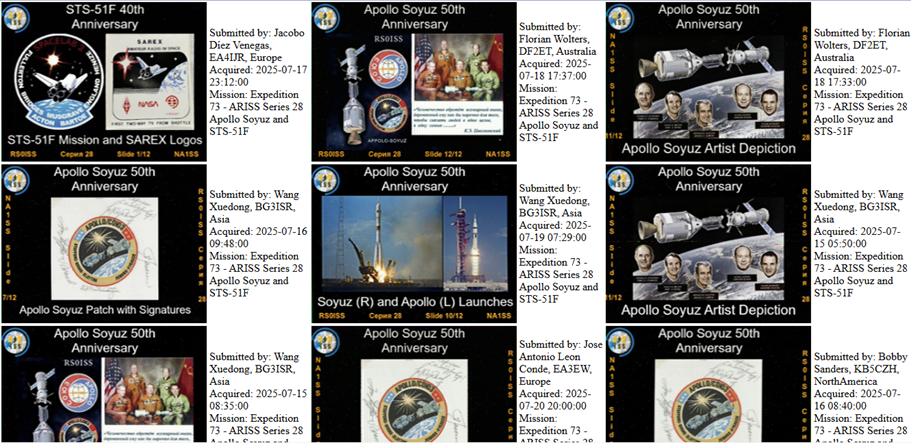

Incluso la Estación Espacial Internacional (ISS) utiliza esta técnica como parte de sus actividades educativas y conmemorativas para transmitir imágenes desde el espacio.
… Y ahora con la disponibilidad de nuevos equipos de radio basados en software (mejor conocidos como SDR o Software Defined Radios), las cosas se ponen más interesantes… pues con estos radios y el uso de Internet, se pueden instalar fácilmente estaciones “monitoras remotas” de transmision de imágenes alrededor de todo el planeta para verificar la calidad de nuestras imágenes transmitidas POR RADIO y como nos están recibiendo los radioaficionados de cualquier parte del mundo.
A este tipo de estaciones de monitoreo se les conoce como SSTV-CAM’s (o cámaras de SSTV “en vivo”) y en este artículo veremos cómo puedes instalar la tuya…
Básicamente estas estaciones tienen uno (o varios) radio-receptores que están monitoreando continuamente las diferentes frecuencias establecidas de SSTV:
Banda Frecuencia Notas:
80 metros 3.640 MHz SSTV LSB
40 metros 7.171 MHz SSTV LSB
30 metros 10.132 MHz SSTV USB
20 metros 14.230 MHz SSTV USB Internacional
14.233 MHz SSTV DIGITAL USB Internacional
14.240 MHz SSTV Europa USB
15 metros 21.340 MHz SSTV USB Internacional
10 metros 28.680 MHz SSTV USB Internacional
6 metros 50.950 MHz SSTV USB Internacional
2 metros 145.625 MHz SSTV USB y FM
144.450 MHz SSTV USB
145.800 MHz SSTV FM desde la ISS durante eventos**
70 cm 433.775 MHz SSTV USB y FM
*Las frecuencias con mayor actividad están marcadas en NEGRITAS
**Para verificar las fechas de los eventos de la Estación Espacial Internacional (ISS) revisa la página de AMSAT https://www.amsat-ea.org/
Si quieres una antena de recepción satelital SIMPLE visita nuestra página https://crecj.org/antenas-simples-para-satelite/

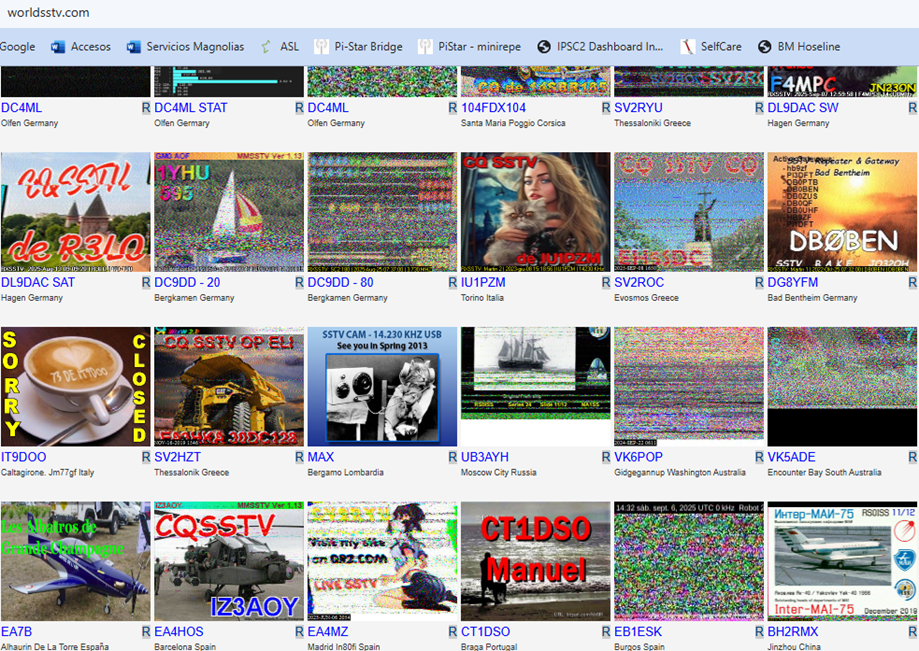

Estas estaciones cuando reciben una nueva imagen SSTV la almacenan en su memoria y la transmiten por Internet (usando el protocolo FTP) a una página WEB donde puede ser consultada por quien sea.
Para enviar la imagen a tu página generalmente se usa una excelente herramienta (FTP widget) desarrollada por John KE5RS para el sistema operativo Windows (puedes usar cualquier otra herramienta FTP si lo deseas), pero la ventaja de esta aplicación es que fue creada específicamente para radioaficionados y realiza la tarea de “renombrar” automáticamente las imágenes SSTV y las envía directamente al servidor FTP que contiene tu página WEB, ya sea la ULTIMA imagen detectada o una serie de las ULTIMAS imágenes recibidas, y las imágenes serán remplazadas en tu pagina según tu configuración. Solo requieres un receptor de radio conectado a tu computadora con software SSTV por medio de una tarjeta de sonido y la aplicación de transferencia FTP se encargara de hacer el resto, por lo que incluso tu estación monitora sera completamente automática y desatendida.
Todo dependerá del diseño de tu página WEB y de la configuración específica para la transferencia de archivos de imágenes que tú desees.
La aplicación de KE5RS (FTP widget) puede ser obtenida gratuitamente en la siguiente dirección: https://www.ke5rs.com/john/software/
¿Cómo crear tu SSTV-CAM?
- Necesitaras un receptor de radio con una buena antena sintonizada en la banda y frecuencia de tu elección de la lista mencionada anteriormente.
- Computadora con acceso a Internet
- Una aplicación SSTV correctamente configurada para decodificar las imágenes recibidas por tu radio
- Un website con capacidad de transferencias FTP (varios sugieren www.qsl.net debido a que es gratuito y para radioaficionados, pero puedes utilizar cualquier otro servidor ‘host’ de tu elección)
- Instalar el FTP Widget de KE5RS para enviar automáticamente las imágenes SSTV recibidas a tu página web

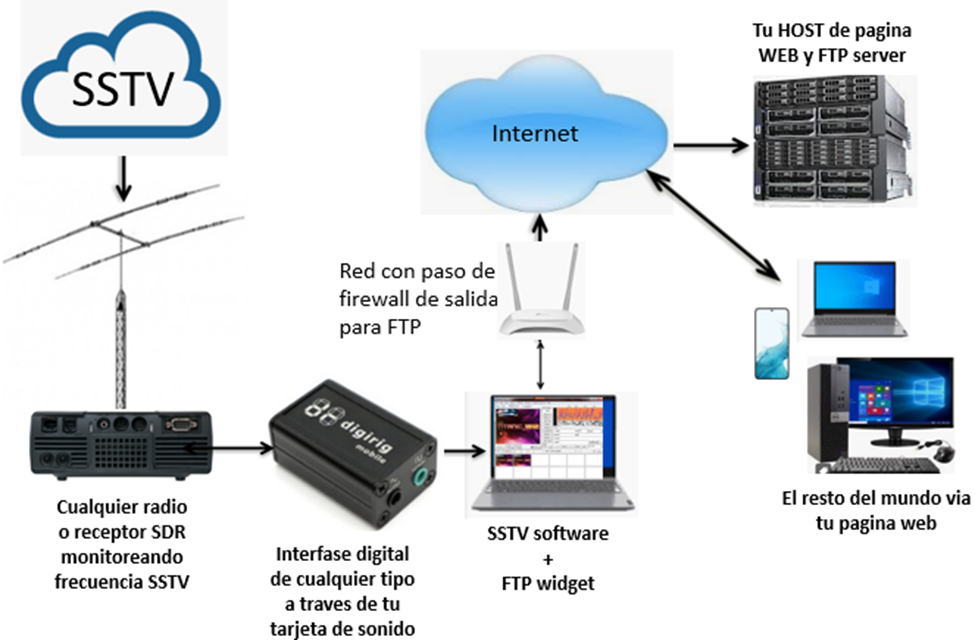

Las posibilidades y combinaciones dependen del equipo que uses (PC, Raspberry, Teléfono celular, sistema operativo, etc.). Pero el proceso basico es exactamente el mismo sin importar la plataforma o programa de SSTV que uses para recibir imágenes del radio y se basa en el siguiente esquema:
Solo hay que considerar estos puntos adicionales:
- Si las imágenes no aparecen en tu página, revisa que la dirección LOCAL del FTP widget apunte hacia los archivos LOCALES de tus imágenes recibidas por SSTV y que la URL del host FTP de tu página sea la correcta
- Verifica que tu host de FTP permita la transmisión de archivos FTP en modo “hot” (en vivo) ya que algunos servidores bloquean este tipo de transferencias
- Si el acceso no es el problema, verifica que el FTP widget se ejecute con “derechos de administrador” porque el problema pudiera ser por el acceso a tus imágenes locales
- Revisa que el FTP widget tenga permisos para comunicarse a través del firewall de tu computadora y tambien del ruteador de Internet
- Asegúrate que el servidor de la página web sea “seguro” y con certificados SSL ya que en caso contrario a tus visitantes pueden aparecerles advertencias como “Sitio No seguro o peligroso” o incluso bloquearles el acceso a tus imágenes
Espero que esta información sea útil y como siempre, nos vemos o escuchamos pronto en cualquier banda y en cualquier modo.
73 de Miguel Darío XE2UD
