Acerca de RTL-SDR
El RTL-SDR es un adaptador USB muy económico (aproximadamente $30) que puede usarse como escáner de radio para recibir señales de radio en vivo en su área (sin necesidad de internet). Dependiendo del modelo, puede recibir frecuencias desde 500 kHz hasta 1,75 GHz. La mayor parte del software para el RTL-SDR también es desarrollado por la comunidad y se proporciona de forma gratuita. Tenga en cuenta que los RTL-SDR no pueden transmitir.
Los orígenes de RTL-SDR se remontan a la producción en masa de adaptadores sintonizadores de TV DVB-T basados en el chipset RTL2832U. Gracias a los esfuerzos conjuntos de Antti Palosaari, Eric Fry y Osmocom (en particular, Steve Markgraf), se descubrió que se podía acceder directamente a los datos I/Q sin procesar del chipset RTL2832U, lo que permitió convertir el sintonizador de TV DVB-T en una radio definida por software de banda ancha mediante un controlador de software personalizado desarrollado por Steve Markgraf. Si alguna vez te ha gustado el proyecto RTL-SDR, considera donar a Osmocom a través de Open Collective, ya que fueron ellos quienes desarrollaron los controladores y dieron vida a RTL-SDR.
Desde su descubrimiento, el RTL-SDR se ha popularizado enormemente y ha democratizado el acceso al espectro radioeléctrico. Ahora, cualquier persona, incluso aficionados con presupuesto limitado, puede acceder al espectro radioeléctrico. Cabe destacar que este tipo de capacidad SDR habría costado cientos o incluso miles de dólares hace tan solo unos años. El RTL-SDR también se conoce como RTL2832U, DVB-T SDR, adaptador DVB-T, adaptador RTL o «radio definida por software económica».
Actualmente existen muchas otras radios definidas por software mejores que la RTL-SDR, pero todas tienen un precio más elevado. Actualmente, consideramos que las SDR Airspy (169 USD) y SDRPlay (99 USD) son las mejores SDR de bajo costo solo para RX. También existe la HackRF (300 USD), que puede transmitir y recibir.
¿Qué es la radio definida por software?
Los componentes de radio, como moduladores, demoduladores y sintonizadores, se implementan tradicionalmente en hardware analógico. La llegada de la informática moderna y los convertidores analógico-digitales permite que la mayoría de estos componentes, tradicionalmente basados en hardware, se implementen en software. De ahí el término «radio definida por software» SDR. Esto facilita el procesamiento de señales y, por consiguiente, permite producir radios de escáner de banda ancha a bajo coste.
¿Cuáles son algunas aplicaciones del escáner de radio RTL-SDR?
El RTL-SDR puede utilizarse como escáner de radio de banda ancha. Sus aplicaciones incluyen:
- Úselo como escáner de radio policial.
- Escuchando comunicaciones de EMS/Ambulancias/Bomberos.
- Escuchando conversaciones de control de tráfico aéreo.
- Seguimiento de posiciones de aeronaves como un radar con decodificación ADSB .
- Decodificación de mensajes cortos ACARS de aeronaves .
- Escaneo de conversaciones de radio troncalizadas .
- Descodificación de transmisiones de voz digitales no cifradas , como P25/DMR/D-STAR.
- Seguimiento de posiciones de embarcaciones marítimas como un radar con decodificación AIS .
- Descodificación del tráfico del buscapersonas POCSAG/FLEX .
- Buscando teléfonos inalámbricos y monitores para bebés.
- Seguimiento y recepción de datos de globos meteorológicos lanzados por agencias meteorológicas .
- Seguimiento de su propio globo de gran altitud lanzado por usted mismo para la recuperación de la carga útil.
- Recepción de sensores de temperatura inalámbricos y sensores de medidores de potencia inalámbricos.
- Escuchando radioaficionado VHF.
- Descodificación de paquetes APRS de radioaficionados .
- Mirando televisión transmitida analógicamente .
- Detectando señales GSM.
- Utilice rtl-sdr en su dispositivo Android como un escáner de radio portátil.
- Recibir señales GPS y decodificarlas.

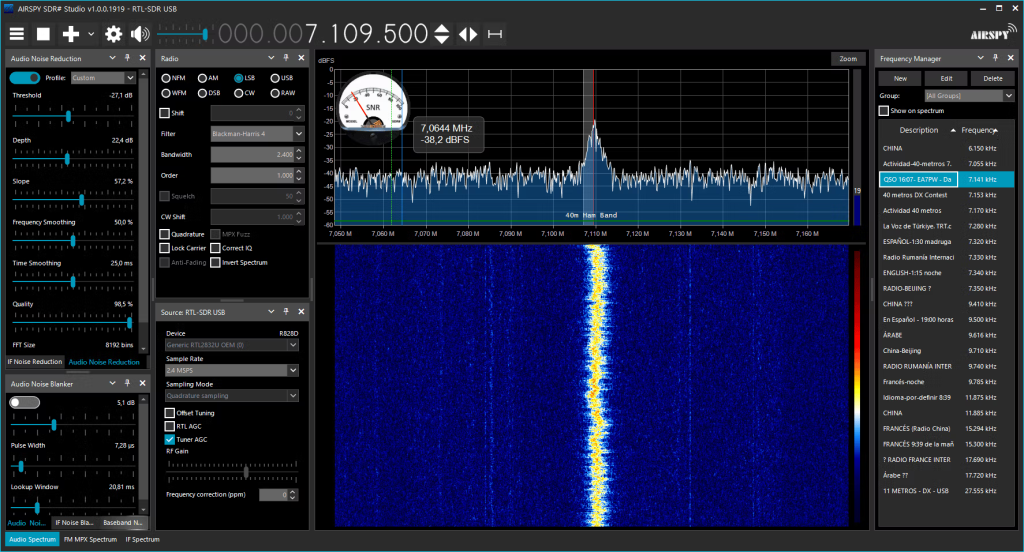

- Usando rtl-sdr como analizador de espectro .
- Recibiendo imágenes del satélite meteorológico NOAA .
- Escuchando los satélites y la ISS .
- Radioastronomía y mediciones de líneas de hidrógeno galáctico .
- Monitoreo de la dispersión de meteoritos .
- Escuchar radio FM y decodificar información RDS .
- Escuchando la transmisión de radio DAB .
- Escuchar y decodificar HD-Radio (NRSC5).
- Utilice rtl-sdr como un adaptador para su radio de hardware tradicional.
- Decodificación de señales de terminales de datos móviles de taxis .
- Utilice RTL-SDR como una fuente de entropía de alta calidad para la generación de números aleatorios .
- Utilice RTL-SDR como indicador de figura de ruido .
- Ingeniería inversa de protocolos desconocidos .
- Triangulación de la fuente de una señal .
- Búsqueda de fuentes de ruido de RF .
- Caracterización de filtros RF y medición de la ROE de la antena .
- Descodificación de los satélites geoestacionarios Inmarsat STD-C EGC.
- Escuchando la ISS (Estación Espacial Internacional).
- Recepción de imágenes de satélites meteorológicos geoestacionarios .
Además, con un convertidor ascendente o un adaptador RTL-SDR V3/V4 para recibir señales HF, las aplicaciones se amplían a:
- Escuchando a radioaficionados en SSB con modulación LSB/USB.
- Decodificación de comunicaciones digitales de radioaficionados como CW/PSK/RTTY/ SSTV .
- Recibiendo fax meteorológico HF.
- Recepción de radio digital mundial de radio de onda corta (DRM).
- Escuchando radio internacional de onda corta.
- Buscando señales de RADAR como el radar sobre el horizonte (OTH) y señales HAARP.
Tenga en cuenta que es posible que no todas las aplicaciones mencionadas sean legales en su país. Por favor, sea responsable.
¿Cuál es el rango de frecuencia RTL-SDR?
Esto depende de la variante de sintonizador utilizada en el dispositivo y de la implementación específica. Algunos dispositivos, como los de nuestro blog RTL-SDR V3 y V4, también incorporan mejoras de hardware que permiten la recepción por debajo de 24 MHz.
| Sintonizador | Rango de frecuencia |
| Elonics E4000 | 52 – 2200 MHz con un intervalo de 1100 MHz a 1250 MHz (varía) |
| Rafael Micro R820T/2/R860 | 24 – 1766 MHz (se puede mejorar a ~13 – 1864 MHz con controladores experimentales ) |
| Rafael Micro R828D | Modelo RTL-SDR Blog V4: 24 – 1766 MHz. Otros modelos pueden tener un límite de alrededor de 1 GHz. |
| Fitipower FC0013 | 22 – 1100 MHz |
| Fitipower FC0012 | 22 – 948,6 MHz |
| FCI FC2580 | 146 – 308 MHz y 438 – 924 MHz (espacio intermedio) |
Fuente de la tabla: Osmocom
Como puede ver en la tabla, los dongles Elonics E4000 y Rafael Micro R820T/2/R860 y R828D tienen el mayor rango de frecuencia.
¿Cuál es la frecuencia de muestreo de RTL-SDR?
La frecuencia de muestreo máxima es de 3,2 MS/s (megamuestras por segundo). Sin embargo, el RTL-SDR es inestable a esta frecuencia y puede perder muestras. La frecuencia de muestreo máxima sin pérdida de muestras es de 2,56 MS/s; sin embargo, algunos usuarios han tenido éxito con velocidades de 2,8 MS/s y 3,2 MS/s que funcionan correctamente en algunos puertos USB 3.0.
Las muestras descartadas están bien si solo está visualizando el espectro, pero causarán problemas si desea demodular/decodificar señales.
¿Cuál es la resolución ADC del RTL-SDR?
La resolución nativa es de 8 bits, pero el número efectivo de bits (ENOB) se estima en ~7. La decimación por software puede aumentar este valor.
¿Cuál es la impedancia de entrada RTL-SDR?
Dado que estos dongles están diseñados para TV, la mayoría de ellos tendrán una impedancia de entrada de aproximadamente 75 ohmios, aunque es poco probable que sea exactamente 75 ohmios en todo el rango de frecuencia.
Recuerde que la pérdida por desajuste al utilizar cableado de 50 ohmios en una entrada de 75 ohmios será mínima, de menos de 0,177 dB.
La impedancia de 75 ohmios del R820T se puede comprobar en la hoja de datos que se puede descargar aquí .
Sin embargo, los dongles más nuevos que vienen con conectores SMA serán de 50 ohmios.
¿Cuáles son los requisitos mínimos de una PC?
Generalmente, se requiere al menos un procesador de doble núcleo para la mayoría de los programas de radio definidos por software basados en GUI. Las herramientas de línea de comandos y los decodificadores ADS-B pueden funcionar con hardware menos potente. Las PC de placa única, como la Raspberry Pi 3, y los dispositivos móviles Android también pueden ejecutar varias aplicaciones.
¿Qué dongle debería comprar?

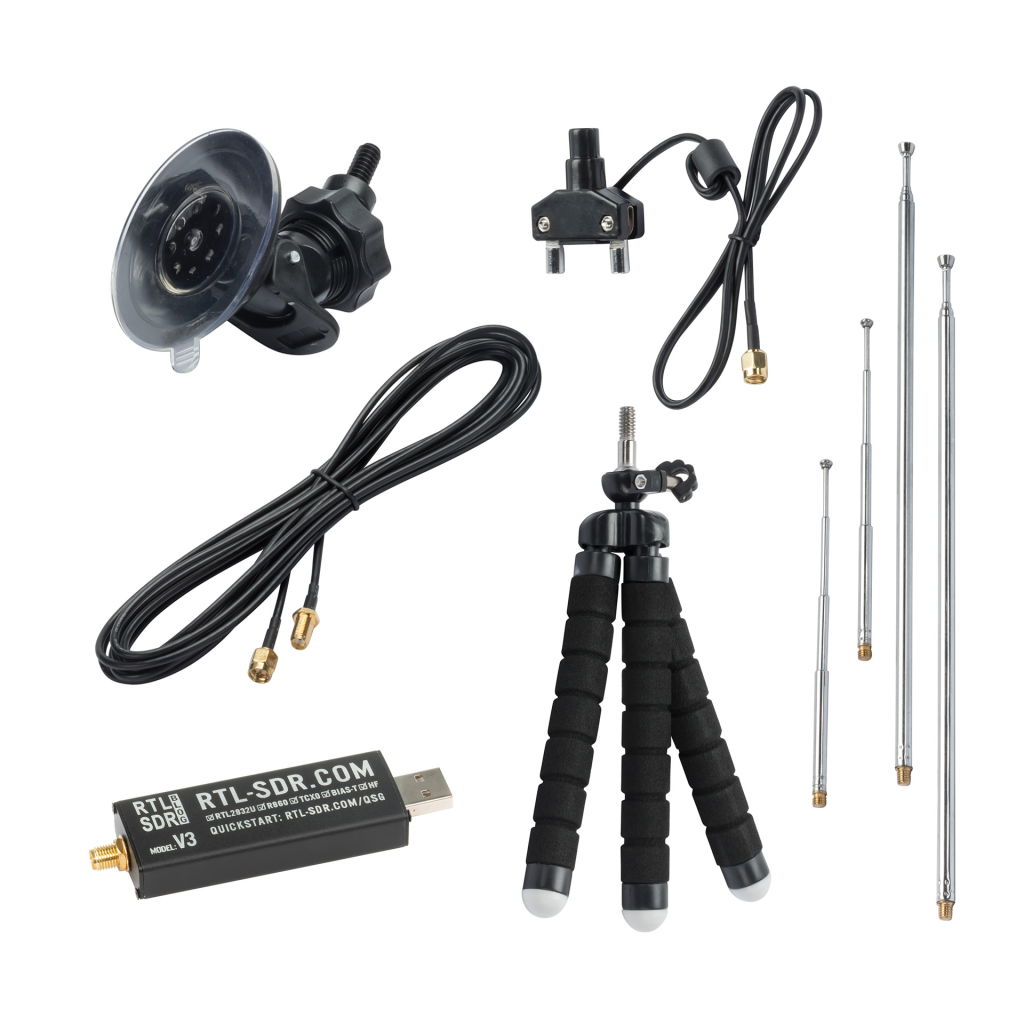

Recomendamos adquirir nuestros adaptadores RTL-SDR Blog V3 o RTL-SDR Blog V4, basados en R860 y R8282D, respectivamente. Su precio es de aproximadamente $30 USD.
El Elonics E4000 solía ser el más común, pero Elonics cerró y cesó la producción de chips, lo que ha hecho que el E4000 sea más raro y mucho más caro hoy en día. Cabe destacar que parece existir la idea errónea de que el E4000 es mejor que el R820T2/R860 porque cuesta más. Esto no es cierto; el aumento de precio se debe únicamente a su rareza.
Generalmente, se considera que el R820T2 ofrece mejor rendimiento y sensibilidad para la mayoría de las frecuencias interesantes en comparación con el E4000. Para ADS-B, el R820T2/R860/R828D es mucho más sensible a 1090 MHz. Ahora también existen los adaptadores R820T2, que ofrecen mayor sensibilidad que el R820T. Por estas razones, actualmente se recomienda el R820T2/R860 o el R828D , a menos que necesite las frecuencias más altas que ofrece el E4000 y esté dispuesto a pagar un precio superior.
Tenga cuidado al comprar un adaptador, ya que algunos vendedores suelen presentar sus dispositivos (consciente o inconscientemente) como si tuvieran sintonizadores compatibles, cuando en realidad podrían enviar un dispositivo con un sintonizador incompatible. También tenga cuidado al comprar adaptadores E4000 en sitios de subastas, ya que muchos vendedores dudosos anuncian incorrectamente los adaptadores R820T2 como el raro E4000.
Consulta nuestra página de la tienda RTL-SDR para obtener más información sobre dónde conseguir adaptadores de fuentes confiables. Actualmente vendemos nuestros propios adaptadores «RTL-SDR Blog V3» y «RTL-SDR Blog V4», que incorporan varias mejoras clave para el público SDR y los recomendamos a quienes deseen usar su adaptador principalmente para SDR.
¿Cuál es la diferencia entre el R820T/2 y el R860?
No hay diferencia. El R860 es solo un cambio de nombre para fines contables de Rafael Micro, ya que presumiblemente desean rastrear mejor a qué clientes se destinan sus chips.
Ya tengo un sintonizador de TV USB, ¿es compatible?
Si su sintonizador de TV incluye un chip RTL2832U, probablemente sea compatible. Si no lo incluye, no es compatible. Puede encontrar una lista (algo desactualizada) de sintonizadores compatibles e incompatibles en esta página wiki de Reddit .
Los RTL-SDR solían costar 10 dólares, ¿por qué ahora cuestan el doble o el triple?
Los adaptadores de TV de $10 eran muy básicos y presentaban muchos problemas al usarse para SDR. Aun así, nuestros adaptadores SDR mejorados solían costar solo $20, así que ¿por qué ahora cuestan $30 y algunas marcas son incluso más caras?
A lo largo de los años, la inflación ha provocado un aumento gradual del precio de los componentes y la mano de obra en China. Sin embargo, a partir de 2021, la pandemia y la consiguiente crisis de la cadena de suministro han provocado aumentos muy significativos en los costos de componentes y envío.
También vimos la incorporación de nuevos aranceles de importación chinos, lo que supone un coste significativo para los clientes estadounidenses. El impuesto sobre las ventas por Internet para los países de la UE se ha vuelto obligatorio de pagar por adelantado, y los costes de cumplimiento de la UE han aumentado considerablemente debido a estos requisitos.
Además, diversos costos generales, como las tarifas de venta en el mercado y los costos de seguro, también han aumentado drásticamente.
¿Quién es el propietario de RTL-SDR?
Ninguna persona ni empresa posee la totalidad de RTL-SDR ni de todo el software y hardware que lo soporta. Sin embargo, fueron los esfuerzos conjuntos de Antti Palosaari, Eric Fry y Osmocom (en particular, Steve Markgraf) quienes descubrieron que ciertos adaptadores de TV podían utilizarse para SDR. Osmocom, en particular, desarrolló el primer controlador RTL-SDR, que se publicó como código abierto.
Desde entonces, RTL-SDR se ha convertido en un fenómeno comunitario. Algunas empresas, como nosotros en el blog de RTL-SDR, nos hemos encargado de producir nuestra propia versión de adaptadores RTL-SDR con un rendimiento superior al del adaptador de TV estándar. Pero nada de esto es posible sin el desarrollo comunitario más amplio que respalda todo el software libre.
Las personas detrás de RTL-SDR:
Descubridores pioneros originales: Antti Palosaari, Eric Fry y Osmocom. En particular, Steve Markgraf de Osmocom, quien desarrolló el primer controlador.
Vendedores de hardware: Fábricas chinas que producen y venden adaptadores de TV genéricos. Vendedores de RTL-SDR mejorados para su uso en SDR, como el blog RTL-SDR.
Desarrolladores de software/hardware de la comunidad: Cualquiera que haya creado software para RTL-SDR o haya descubierto y documentado una modificación de hardware para RTL-SDR.
Blogueros de la comunidad: Blog RTL-SDR y otros blogueros/creadores de contenido que escriben y divulgan aplicaciones RTL-SDR.
Comunidad en general: Cualquiera que utilice RTL-SDR.
¿Qué es el blog RTL-SDR?
RTL-SDR.com (Blog de RTL-SDR) nació como un hobby donde podíamos subir nuestros tutoriales de RTL-SDR y recopilar todo el contenido relacionado en un único blog. Desde su creación, hemos seguido expandiéndonos y hemos escrito numerosos tutoriales, una guía y creado la wiki de identificación de señales .
Hace unos años, decidimos crear nuestro propio hardware de adaptador RTL-SDR, que incorpora mejoras significativas que benefician a los usuarios de SDR. Desde entonces, hemos seguido mejorando nuestro hardware RTL-SDR y ahora estamos en las versiones V3 y V4 de los adaptadores .
Comparaciones con otras radios definidas por software comerciales de banda ancha comunes
DEG | Sintonización baja (MHz) | Sintonización máxima (MHz) | Ancho de banda RX (MHz) | Resolución del ADC (bits) | ¿Transmitir?(Sí/No) | Precio ($USD) |
| RTL-SDR (R820T/R860/R828D) | 24 | 1766 | 3.2 / 2.56 Estable | 8 | No | ~30 |
| Funcube Pro+ | 0,15 410 | 260 2050 | 0.192 | 16 | No | ~200 |
| Espía aéreo | 24 | 1800 | 10 | 12 | No | 199 |
| SDRPlay | 0.1 | 2000 | 8 | 12 | No | 149 |
| HackRF | 30 | 6000 | 20 | 8 | Sí | 299 |
| BladeRF | 300 | 3800 | 40 | 12 | Sí | 400 y 650 |
| USRP 1 | corriente continua | 6000 | 64 | 12 | Sí | 700 |
Para quienes solo desean recibir una amplia gama de señales, recomendamos Airspy o SDRPlay como alternativa al RTL-SDR. Si le interesan principalmente las señales de banda estrecha, podría valer la pena considerar el Funcube Dongle Pro+.
Para obtener una lista grande de más radios definidas por software, consulte nuestro resumen aquí https://www.rtl-sdr.com/roundup-software-defined-radios/ .
Esquemas RTL-SDR
No hay un esquema oficial disponible, pero GGToshi ha creado su propio esquema de ingeniería inversa, disponible en http://ggtoshi.at.webry.info/201406/article_6.html . También se encuentran algunos esquemas de ejemplo de aplicación en la hoja de datos del R820T (véase más abajo).
Hojas de datos
La hoja de datos del RTL2832U estaba sujeta a un acuerdo de confidencialidad, pero se filtró aquí . La hoja de datos del sintonizador R820T está disponible y se puede descargar aquí .
La hoja de datos de Descripción del Registro se puede descargar aquí .
Enlaces útiles
http://sdr.osmocom.org/trac/wiki/rtl-sdr – Sitio web oficial de Osmocom sobre RTL-SDR
http://www.reddit.com/r/RTLSDR – Foro Reddit RTL-SDR
www.rtlsdr.org – Wiki de la comunidad RTL-SDR (no se actualiza desde hace tiempo)
http://www.dxzone.com/ – Una buena base de datos relacionada con el radioaficionado, útil para la investigación
http://www.dangerousprototypes.com – Un blog sobre proyectos de hardware de código abierto que a menudo tiene publicaciones relacionadas con SDR.
http://www.hackaday.com – Un blog sobre hardware DIY que también suele tener publicaciones relacionadas con SDR.
http://radioforeveryone.com/ – Anteriormente conocido como «SDR4Mariners». Otro blog sobre RTL-SDR y proyectos de radio.
http://labyrinth13.com/ – Balizas extrañas. Usuario de radio que graba y graba videos sobre diversas señales interesantes que encuentra. Suele usar un RTL-SDR.
https://www.elecrow.com/ – Kit completo para Raspberry Pi. Probablemente útil como kit de transporte RTL-SDR.
Esperamos sinceramente que esta valiosa y divertida información te sea de utilidad para el buen desarrollo dentro de la Radio experimentación ! 73
Del original en https://www.rtl-sdr.com/about-rtl-sdr/
