Hemos observado, con mucho entusiasmo, que jovenes interesados en la radio estan accediendo al mundo de la radioafición por medio de nuevos portales como este ejemplo; los receptores SDR ( Radios Definidos por Software, por sus siglas en inglés ) y por medio del uso de pequeños modulos que son mini computadoras llamados Raspberry Pi ( RBP, Un Raspberry Pi es una computadora de placa única del tamaño de una tarjeta de crédito. Es un dispositivo de bajo costo que puede ser utilizado para una variedad de propósitos, desde proyectos educativos, radioafición y de robótica hasta sistemas multimedia y estaciones meteorológicas ) estan incursionando en varios mundos al mismo tiempo: programación de estas minicomputadoras las RBP, la operación SWL ( Es Operacion de Radio escucha de Onda Corta, Short Wave Listening ) por medio de la interconexion de los RTL-SDR y con ello, el entendimientoy recepción de varios modos de operacion, AM. FM, SSB, voz digital y tambien modos digitales como SSTV, JS8, FT8, etc.
A continuación presentamos, sin pretender que esto sea un articulo de venta, sino de radio experimentación, el siguiente equipo, sus características, funciones, opciones, variantes, etc.
Raspberry Pi 5 RTL-SDR V4 (Paquete)
El RTL-SDR V4 mejorado le permite recibir señales de radio entre 500 kHz y 1,75 GHz de estaciones que utilizan diferentes bandas, incluidas transmisiones MW/SW/LW, radioaficionados, servicios públicos, control de tráfico aéreo, PMR, SRD, ISM, CB, satélites meteorológicos y radioastronomía.
El libro Raspberry Pi 5 para radioaficionados ofrece una amplia cobertura sobre la implementación del kit RTL-SDR mediante el uso de una Raspberry Pi 5.

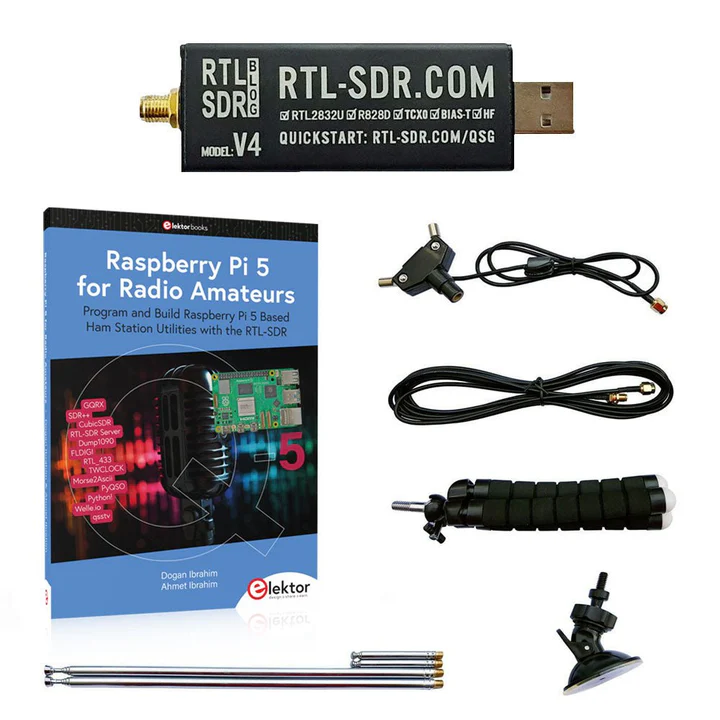

Este paquete contiene:
- RTL-SDR V4 (incluye kit de antena dipolo) (precio normal:75.57 Dlls o 65 €)
- Raspberry Pi 5 para radioaficionados (precio normal: 46.50 Dlls o 40 €)
RTL-SDR V4 (radio definida por software) con kit de antena dipolo
RTL-SDR es un dispositivo asequible que se puede utilizar como escáner de radio basado en computadora para recibir señales de radio en vivo entre 500 kHz y 1,75 GHz en su área.
El RTL-SDR V4 ofrece varias mejoras sobre las marcas genéricas, incluido el uso del chip sintonizador R828D, filtro de entrada triplex, filtro de muesca, tolerancias de componentes mejoradas, un oscilador compensado de temperatura de 1 PPM (TCXO), conector SMA F, carcasa de aluminio con refrigeración pasiva, circuito en T de polarización, fuente de alimentación mejorada y un convertidor ascendente de HF incorporado.
El RTL-SDR V4 incluye un kit de antena dipolo portátil. Es ideal para principiantes, ya que permite la recepción terrestre y satelital, es fácil de montar en exteriores y está diseñado para uso portátil y temporal en exteriores.
Características
- Recepción de HF mejorada: La V4 ahora utiliza un convertidor ascendente integrado en lugar de un circuito de muestreo directo. Esto significa que ya no se produce el plegamiento de Nyquist de señales alrededor de 14,4 MHz, una sensibilidad mejorada y una ganancia ajustable en HF. Al igual que la V3, el rango de sintonización inferior se mantiene en 500 kHz y una recepción muy fuerte puede requerir atenuación/filtrado de la entrada.
- Filtrado mejorado: El V4 utiliza el chip sintonizador R828D, con tres entradas. La entrada SMA se ha triplicado en tres bandas: HF, VHF y UHF. Esto proporciona cierto aislamiento entre las tres bandas, lo que significa que la interferencia fuera de banda de estaciones de alta potencia tiene menos probabilidad de causar desensibilización o formación de imágenes.
- Filtrado mejorado x2: Además de la triplexación, también se puede usar el pin de drenaje abierto del R828D, lo que permite añadir filtros de muesca simples para bandas de interferencia comunes, como AM, FM y DAB. Estos solo atenúan unos pocos dB, pero pueden ser útiles.
- Ruido de fase mejorado en señales fuertes: gracias a un diseño de fuente de alimentación mejorado, el ruido de fase del ruido de la fuente de alimentación se ha reducido significativamente.
- Menos calor: Otra ventaja de la fuente de alimentación mejorada es el bajo consumo de energía y la menor generación de calor en comparación con el V3.
Incluido
- 1x dongle RTL-SDR V4 (R828D RTL2832U 1PPM TCXO SMA)
- 2 antenas telescópicas de 23 cm a 1 m
- 2 antenas telescópicas de 5 cm a 13 cm
- 1x Base de antena dipolo con RG174 de 60 cm
- 1 cable de extensión RG174 de 3 m
- 1x soporte de trípode flexible
- 1x soporte de ventosa
Descargas
- Ficha de datos
- Guía del usuario
- Guía de inicio rápido
- Guía del usuario de SDR#
- Guía de antena dipolo
Libro: Raspberry Pi 5 para radioaficionados
Los dispositivos RTL-SDR (V3 y V4) han ganado popularidad entre los radioaficionados gracias a su bajo coste y sus numerosas funciones. Un sistema básico puede consistir en un dispositivo RTL-SDR USB (dongle) con una antena adecuada, una Raspberry Pi 5, un adaptador USB de entrada/salida de audio externo y software instalado en la Raspberry Pi 5. Con una configuración tan sencilla, es posible recibir señales desde aproximadamente 24 MHz hasta más de 1,7 GHz.
Este libro está dirigido a radioaficionados y estudiantes de ingeniería electrónica, así como a cualquier persona interesada en aprender a usar la Raspberry Pi 5 para crear proyectos electrónicos. Es adecuado tanto para principiantes como para lectores experimentados. Se requieren conocimientos básicos de Python para comprender y, eventualmente, modificar los proyectos presentados. Cada proyecto incluye un diagrama de bloques, un diagrama de circuito y una lista completa de programas en Python, junto con una descripción detallada.
Se analizan en detalle los siguientes programas RTL-SDR populares, con la ayuda de guías de instalación paso a paso para su uso práctico en una Raspberry Pi 5:
- SimpleFM
- GQRX
- DEG++
- DEG cúbico
- Servidor RTL-SDR
- Volcado1090
- FLDIGI
- Rápido
- RTL_433
- Aldo
- xcwcp
- Predicción G
- RELOJ TW
- CQRLOG
- klog
- Morse2Ascii
- PyQSO
- Welle.io
- Reloj de jamón
- CHIRRIDO
- xastir
- qsstv
- flrig
- XyGrib
- FreeDV
- Qtel (EchoLink)
- XDX (grupo DX)
- WSJT-X
La aplicación del lenguaje de programación Python en la última plataforma Raspberry Pi 5 impide que los programas del libro funcionen en versiones anteriores de computadoras Raspberry Pi.
A continuación te presentamos esta liga de un video que nos explica bien el proyecto:
https://e.issuu.com/embed.html?d=raspberry-pi-5-for-radio-amateurs-extract&hideIssuuLogo=true&u=eimworld
Programe y cree utilidades, herramientas e instrumentos para estaciones de radioaficionados basadas en Raspberry Pi El RTL-SDR V4 mejorado le permite recibir… Leer más
$104.57 Dolares (89.95 Euros)
Espero esta información te sea de utilidad para que experimentes con esta tecnología y al mismo tiempo accedas al maravilloso mundo de la Radio experimentación !
73 !
Mario Arriola
XE2MAM
