La antena direccional Moxon fue introducida por L. Moxon (G6XN) en su libro » HF Antennas for all Locations » (RSGB- Publications, Gran Bretaña 1993). Esta direccional es un Yagi de 2 elementos con radiador y reflector y tamaño reducido a aproximadamente el 75% de un direccional normal. La Yagi de 2 elementos, con reflector, tiene normalmente un boom de 0.2 de longitud de onda ( lambda ) y una impedancia de 50 Ohms . La Moxon, incluso con un boom de 0.18 de lambda todavía nos da los 50 ohms. Ésta es una buena impedancia para direccionales de alambre. Los extremos de los dos elementos están doblados, hacia atrás los del radiador y hacia adelante los del reflector loque hace que actúen como una carga capacitiva. Eso es mucho mejor que la carga inductiva con bobinas. Así que tenemos mayor ancho de banda y menores pérdidas. A través del tamaño reducido obtenemos una ganancia de 0.5-0.7 dB menos que con una direccional de tamaño completo, lo que es muy poco. La construcción de la direccional se ve en la imagen.
Este tipo de Yagi de 2 elementos tiene una increíble relación F / B en la frecuencia de diseño de > = 30 dB. Eso es más alto que con cualquier otra direccional de 2 elementos. La ganancia es mayor al principio de la banda y menor al final. El ancho de banda para una ROE < 1.5 es lo suficientemente grande para el rango de 28.0-28.7 y 21.0-21.45 MHz si la direccional está construida con tubos de aluminio. Las direccionales de alambre de la Moxon tienen un ancho de banda menor. La frecuencia de diseño debe ser para una frecuencia de 1/3 desde el comienzo de la banda, porque la ROE aumenta más por debajo de la frecuencia de diseño. Por ejemplo, busque la ROE de una Moxon de tubos para la banda de 15 m:

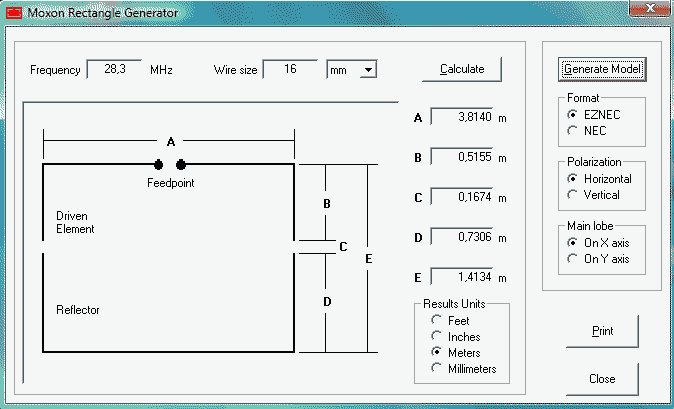

Diseñar una Moxon es muy fácil con un pequeño programa útil del colega D. Maguire, AC6LA con el nombre «Moxgen». Este software gratuito se puede descargar en: www.qsl.net/ac6la/Moxgen y genera un archivo de salida para «EZNEC» para modificaciones (por ejemplo, reducción) y le muestra las dimensiones para construir una Moxon de alambre. Dejó una captura de pantalla de Moxgen.
Construyendo una Moxon de alambre para las bandas de onda corta

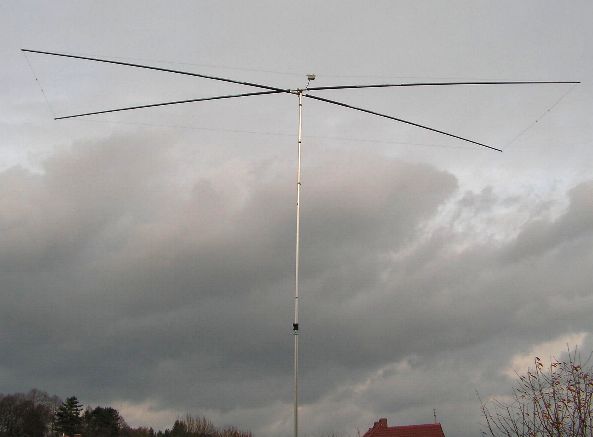

La Moxon de alambre para la banda de 17Mt. Construcción ligera con cañas de pescar. ¡No utilice las partes delgadas de los extremos de las varillas!
Cómo construir una estructura de soporte para una Moxon de alambre de onda corta. Utilice una araña central de tubo de aluminio y esparcidores de cañas de pescar. Para conocer las longitudes de las diferentes piezas, consulte la tabla siguiente.

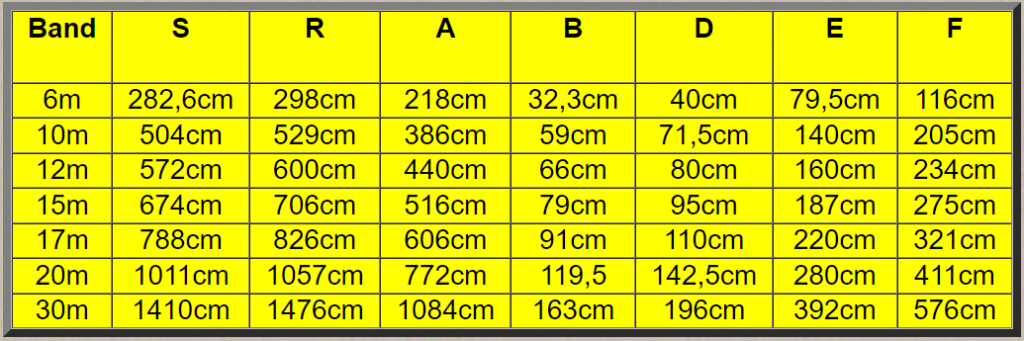

¡Las longitudes de la Moxon de alambre, solo para alambre de 1 mm sin aislamiento!
S es la longitud completa del cable del radiador, R para el reflector, F para el esparcidor.

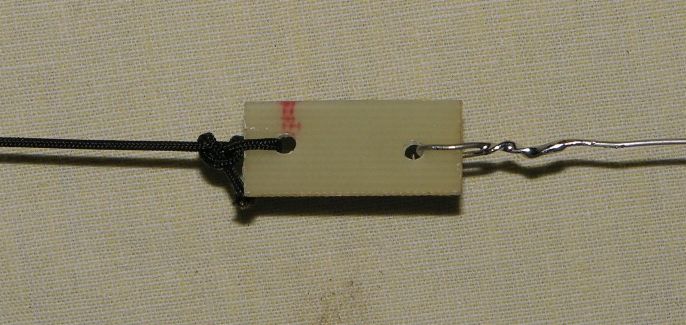

El aislante para los extremos del cable. ¡No doble los círculos, actúan como condensadores finales y provocan un cambio de frecuencia!
Muy ineresante sobre todo para mi estacion que no dispongo de mucho lugar,quiero hacerme una para la banda de 20 Mts.
Donde puedo enconrar esa aplicacion para calcular las medidad. Muchas gracias.
Saludos Jorge ! Googlea «Moxon Generator» y encontrarás varias paginas con generadores de antena Moxon de alambre o de aluminio, etc.
73
Buenos días, me he construido una moxon para 27 mhz de PVC y cable 1,5. Mi pregunta es cómo va la orientacion correcta de esta antena , para donde va el elemento de alimentación? Muchas gracias compañeros.

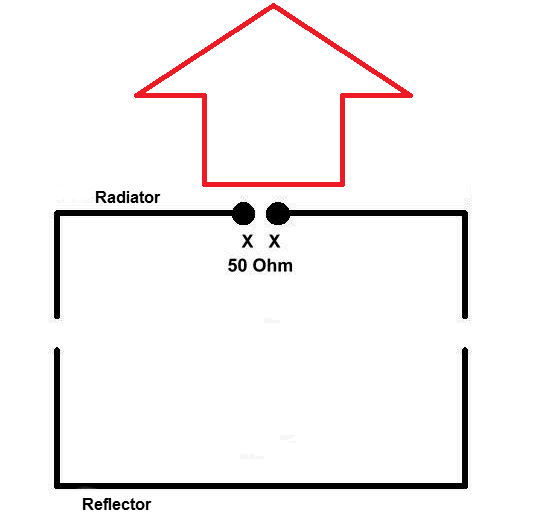

Como ya sabes, por haberla construido, la antena Moxon está formada por dos elementos, el Reflector y el elemento exitado o «drive». El elemento mas largo es el reflector, el que va hacia atras, la parte posterior de la antena. Y el elemento que va adelante es el Drive o el elemento exitado, este elemento es la parte delantera de la antena, el mas corto. Los lados, derecho e izquierdo, son los lados mas cortitos.
